ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (передний) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Click here

  2. СНИМИТЕ КРЫШКУ ЛЕВОЙ ВНУТРЕННЕЙ СКОБЫ ОПОРЫ ПАНЕЛИ ПРИБОРОВ № 1

    Click here

  3. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Click here

  4. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

    Click here

  5. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Click here

  6. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    Click here

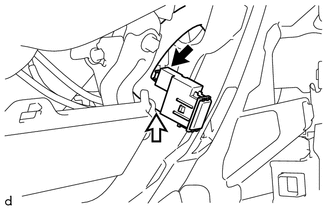

  7. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

    A01WWKF
    Обозначения на рисунке
    B0018FC Разъем
    B00199O Шланг аспиратора

    1. Отсоедините разъем.

    2. Отсоедините шланг аспиратора и снимите термистор кондиционера (датчик температуры в салоне).
