ТОПЛИВНАЯ ФОРСУНКА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

   Tech Tips

   Выполните "Послеремонтную проверку" после замены топливной форсунки в сборе (см. стр. Click here).



   1.

      Обозначения на рисунке

      *1	Кольцевое уплотнение

      Нанесите небольшой слой шпиндельного масла или бензина на новые кольцевые уплотнения и установите их на каждую топливную форсунку.

   2.

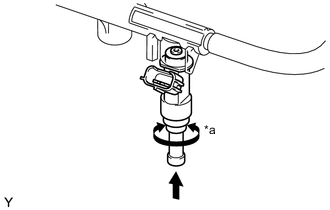

      Обозначения на рисунке

      *a	Поверните
      	Нажмите

      Нанесите тонкий слой шпиндельного масла или бензина на место контакта топливной рампы с каждым кольцевым уплотнением.

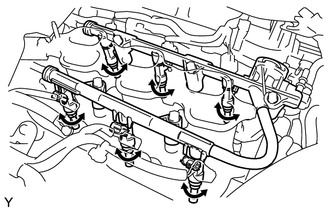

   3. Для установки форсунок в топливную рампу вдавливайте их с вращением.

   4. Направьте разъемы всех топливных форсунок наружу.

      Note




      • Будьте осторожны, не допускайте перекручивания уплотнительных колец.

      • После установки топливной форсунки убедитесь в том, что она вращается плавно. В противном случае переустановите ее, используя новое кольцевое уплотнение.

2. УСТАНОВИТЕ ТОПЛИВНУЮ РАМПУ В СБОРЕ




   1. Установите 6 новых виброизоляторов форсунок на впускной коллектор.

   2. Поместите топливную рампу с 6 установленными топливными форсунками на впускной коллектор.

      Note

      Соблюдайте осторожность, чтобы не уронить топливные форсунки при установке топливной рампы в сборе.

   3.

      Временно установите 5 болтов, использующихся для крепления топливной рампы к впускному коллектору.

      Note

      После установки топливных форсунок убедитесь в том, что они вращаются плавно. В противном случае переустановите их, используя новые кольцевые уплотнения.

   4. Затяните 5 болтов, использующихся для крепления топливной рампы к впускному коллектору.

      Torque:

      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

   5. Подсоедините 6 разъемов топливных форсунок.

3. ПОДСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ



   1.

      Обозначения на рисунке

      *1	Хомут топливопровода № 2
      *2	Фиксатор
      *3	Разъем топливопровода
      *4	Кольцевое уплотнение
      *5	Топливопровод
      	Нажмите

      Вставьте разъем топливопровода в трубку до щелчка.

      Note




      • Перед подсоединением разъема к топливопроводу убедитесь, что на соединительной части топливопровода нет повреждений и посторонних материалов.

      • Соединив разъем и топливопровод, проверьте надежность их соединения, попытавшись растянуть в разные стороны.

   2. Установите зажим топливопровода № 2.

4. УСТАНОВИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА В СБОРЕ

   (см. стр. Click here).

5. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

6. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОПЛИВА

   Click here
