БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (для моделей со стандартной кабиной) СНЯТИЕ

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушек безопасности.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    A01DW2EE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту вокруг опорной накладки передней двери.

    2. С помощью съемника молдингов открепите 4 фиксатора и 8 захватов, и снимите опорную накладку передней двери.

  4. СНИМИТЕ ОБШИВКУ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  5. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ НАРУЖНУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ

    A01E0UL

    1. Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

    2. A01DV7M

      Открепите захват, 3 фиксатора и 2 направляющих, и снимите нижнюю наружную облицовочную панель.

  6. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

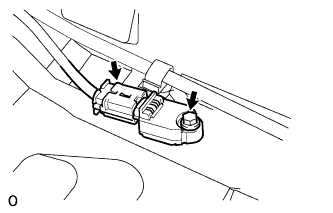

    1. A01DWD4

      Отсоедините разъем.

    2. Выверните болт и снимите левый боковой датчик системы SRS в сборе.
