СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U0100

Код DTC Наименование DTC
U0100 Нарушение связи с ECM / PCM

ОПИСАНИЕ

№ DTC Условие обнаружения DTC Неисправный участок
U0100 Нарушение связи с ECM продолжается.

  • Главная шина или разъем ЕСМ

  • Цепь питания ECM

  • ECM

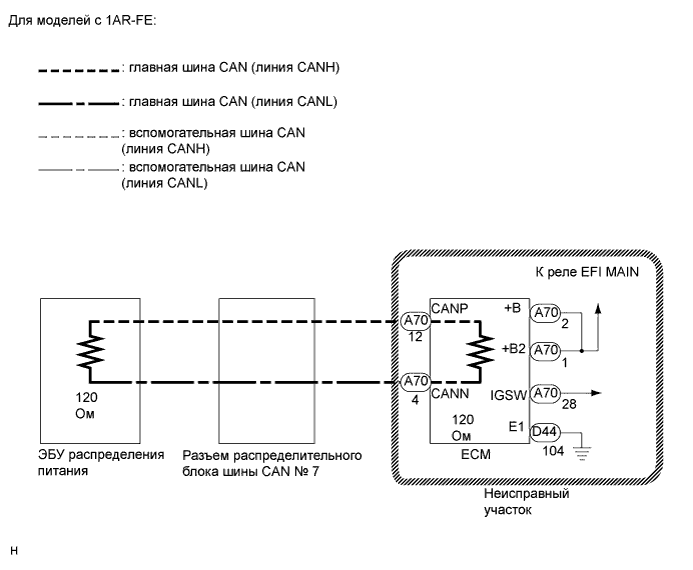

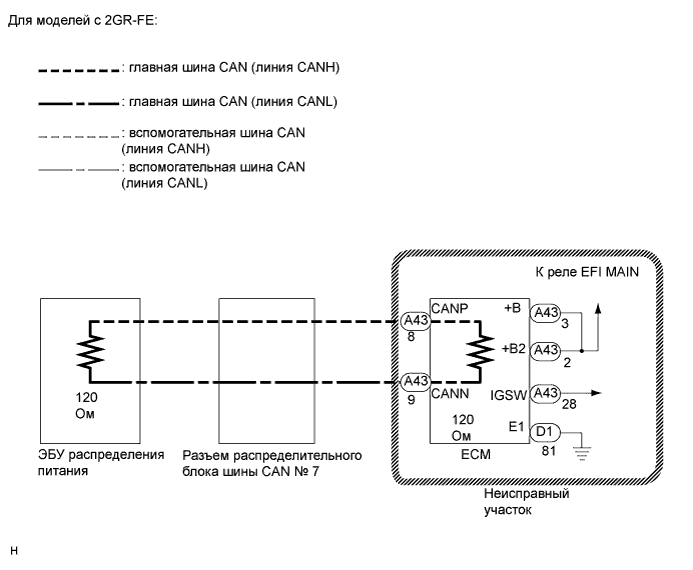

СХЕМА СОЕДИНЕНИЙ

A019MZ5E09
A019MZ5E11

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Выключите зажигание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Снова проверьте диагностические коды неисправности DTC.

      Tech Tips

      Если ЭБУ распределения питания выводит диагностический код неисправности DTC U1002 шины распределения питания CAN (см. дисплей портативного диагностического прибора/Power Management2), устраните неисправность U1002 и проверьте, нет ли неисправности в цепи главной шины распределения питания.

      Результат
      Результат Следующий шаг
      ЭБУ распределения питания не выводит код U1002 (см. дисплей портативного диагностического прибора/Power Management2) А
      ЭБУ распределения питания выводит код U1002 (см. дисплей портативного диагностического прибора/Power Management2) B

    B

    ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC Click here

    А

  2. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ГЛАВНАЯ ШИНА ECM/ШИНА РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)


    1. Выключите зажигание.

    2. A019OJ1E50
      Обозначения на рисунке
      *A Для моделей с 2GR-FE
      *B Для моделей с 1AR-FE
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)

      Отсоедините разъем ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (для моделей с 2GR-FE)
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      A43-8 (CANP) - A43-9 (CANN) Зажигание выключено 108 - 132 Ом
      Номинальное сопротивление (для моделей с 1AR-FE)
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      A70-12 (CANP) - A70-4 (CANN) Зажигание выключено 108 - 132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ГЛАВНАЯ ШИНА ЕСМ)

    OK

  3. ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM


    1. Проверьте цепь питания ECM (для моделей с 2GR-FE: см.стр. Click here 1AR-FE: см. стр. Click here).

      Результат
      Результат Следующий шаг
      OK (для моделей с 2GR-FE) А
      OK (для моделей с 1AR-FE) B
      NG C

    B

    ЗАМЕНИТЕ ECM Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

    А

    ЗАМЕНИТЕ ECM Click here
