СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Проверьте шину CAN на короткое замыкание на GND (для моделей с левосторонним рулевым управлением)

ОПИСАНИЕ

Между главной шиной CAN и GND может быть короткое замыкание, если между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 нет сопротивления.

Признак Неисправный участок
Между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 нет сопротивления.

  • Короткое замыкание на GND в главной шине CAN

  • Короткое замыкание на GND во вспомогательной шине CAN

  • ECM

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания)

  • Щиток приборов

  • ЭБУ рулевого управления с усилителем

  • Центральный датчик системы SRS в сборе

  • ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

  • Датчик угла поворота рулевого колеса

  • Датчик рысканья

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • ЭБУ распределения питания

  • Приемник мультимедийного модуля в сборе*1

  • Радиоприемник в сборе*2

  • Разъем распределительного блока шины CAN № 1

  • Разъем распределительного блока шины CAN № 2

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A019LM4E01
A019LN2E03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Выключите зажигание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)


    1. Выключите зажигание.

    2. A019M7SE62
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *2 К разъему распределительного блока шины CAN № 2

      Отсоедините разъем распределительного блока шины CAN № 1.

    3. A019K7ZE02
      Обозначения на рисунке
      *3 DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F17-6 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F17-14 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 – РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1) Click here

    OK

  2. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)

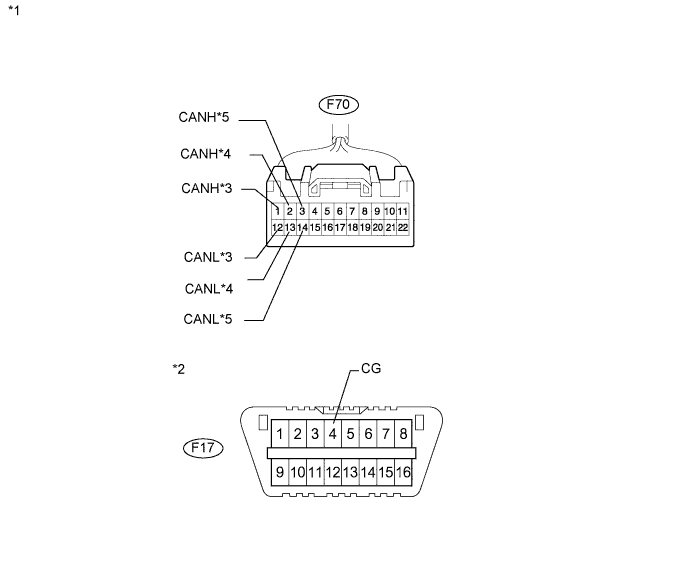

    A019L1GE53

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Куда подсоединить
      F70-1 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более ЭБУ рулевого управления с усилителем
      F70-12 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-2 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более Датчик угла поворота рулевого колеса
      F70-13 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-3 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более DLC3
      F70-14 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      Обозначения на рисунке
      *1 Вид спереди разъема со стороны жгута проводов (к разъему распределительного блока шины CAN № 1)
      *2 DLC3
      *3 К ЭБУ рулевого управления с усилителем
      *4 К датчику угла поворота рулевого колеса
      *5 К DLC3
      Результат
      Результат Перейти к
      OK А
      NG (вспомогательная шина ЭБУ рулевого управления с усилителем) B
      NG (вспомогательная шина датчика угла поворота рулевого колеса) C
      NG (вспомогательная шина DLC3) D

    B

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ) Click here

    C

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА) Click here

    D

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - DLC3)

    А

  3. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)

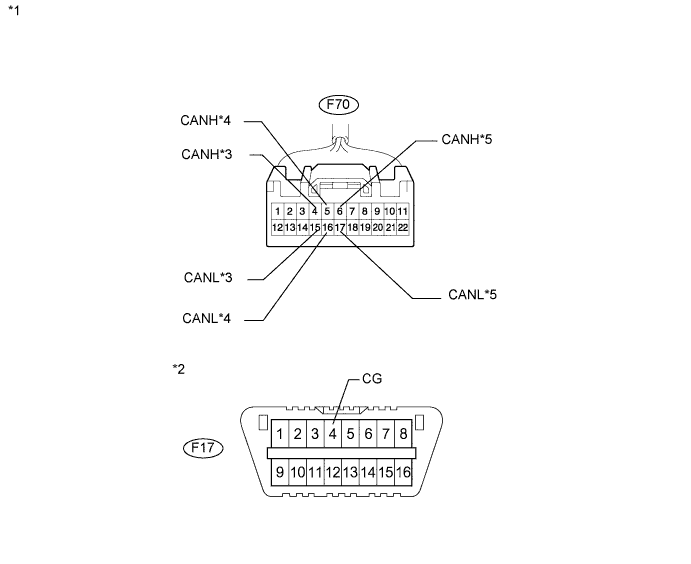

    A019L1GE54

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Куда подсоединить
      F70-4 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более Щиток приборов
      F70-15 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-5 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более Главный ЭБУ кузова
      F70-16 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-6 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более ECM
      F70-17 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      Обозначения на рисунке
      *1 Вид спереди разъема со стороны жгута проводов (к разъему распределительного блока шины CAN № 1)
      *2 DLC3
      *3 К щитку приборов
      *4 К главному ЭБУ кузова
      *5 К ECM
      Результат
      Результат Перейти к
      OK А
      NG (вспомогательная шина щитка приборов) B
      NG (вспомогательная шина CAN со стороны главного ЭБУ кузова) C
      NG (главная шина ECM) D

    B

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЩИТОК ПРИБОРОВ) Click here

    C

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ГЛАВНЫЙ ЭБУ КУЗОВА) Click here

    D

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЕСМ) Click here

    А

  4. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)

    A019L1GE55

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Куда подсоединить
      F70-9 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более ЭБУ распределения питания
      F70-20 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-10 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более Центральный блок управления системы SRS
      F70-21 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-11 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более Датчик рысканья
      F70-22 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      Обозначения на рисунке
      *1 Вид спереди разъема со стороны жгута проводов (к разъему распределительного блока шины CAN № 1)
      *2 DLC3
      *3 к ЭБУ распределения питания
      *4 К центральному блоку управления системы SRS
      *5 К датчику рысканья
      Результат
      Результат Перейти к
      OK А
      NG (вспомогательная шина ЭБУ распределения питания) B
      NG (вспомогательная шина центрального блока управления системы SRS) C
      NG (вспомогательная шина датчика рысканья) D

    B

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ) Click here

    C

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS) Click here

    D

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ДАТЧИК РЫСКАНЬЯ) Click here

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1

  5. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 – РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)


    1. A019M7SE74
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)
      *2 К разъему распределительного блока шины CAN № 1

      Отсоедините разъем распределительного блока шины CAN № 2.

    2. A019K7ZE02
      Обозначения на рисунке
      *3 DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F17-6 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F17-14 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)

    OK

  6. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)

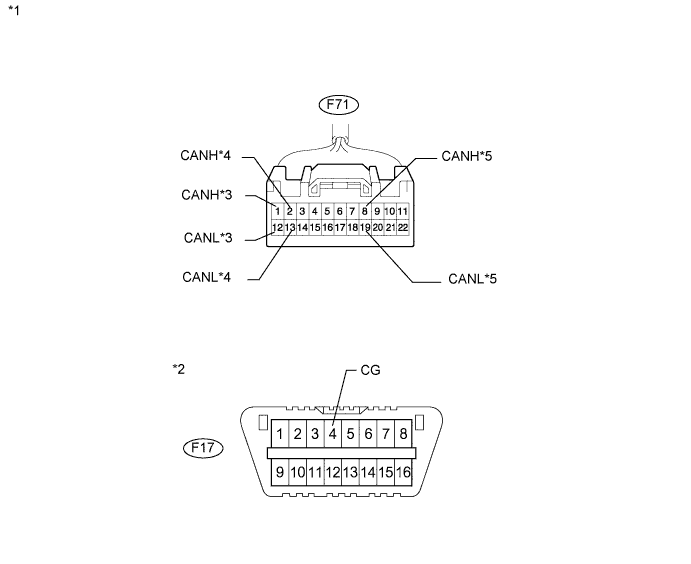

    A019L1GE56

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Куда подсоединить
      F71-1 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более ЭБУ системы противоскольжения
      F71-12 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F71-2 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более ЭБУ сертификации
      F71-13 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F71-8 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более

      • Приемник мультимедийного модуля в сборе

      • Радиоприемник в сборе
      F71-19 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      Обозначения на рисунке
      *1 Вид спереди разъема со стороны жгута проводов (к разъему распределительного блока шины CAN № 2)
      *2 DLC3
      *3 К ЭБУ системы противоскольжения
      *4 К ЭБУ сертификации
      *5

      • на приемник мультимедийного модуля в сборе

      • к блоку радиоприемника
      Результат
      Результат Перейти к
      OK А
      NG (вспомогательная шина ЭБУ системы противоскольжения) B
      NG (главная шина ЭБУ сертификации) C

      • NG (вспомогательная шина приемника мультимедийного модуля в сборе)

      • NG (вспомогательная шина блока радиоприемника)

      		 D

    B

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) Click here

    C

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - ЭБУ СЕРТИФИКАЦИИ) Click here

    D

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - МУЛЬТИМЕДИЙНЫЙ МОДУЛЬ ИЛИ РАДИОПРИЕМНИК В СБОРЕ) Click here

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2

  7. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)


    1. A019OZNE09
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ рулевого управления с усилителем)

      Отсоедините разъем ЭБУ рулевого управления с усилителем.

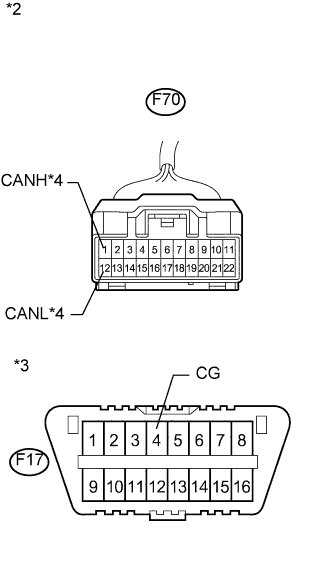

    2. A019O1ZE67
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К ЭБУ рулевого управления с усилителем

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-1 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-12 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ РАЗЪЕМ ИЛИ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 – ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

    OK

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

  8. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)


    1. A019MNQE27
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к датчику угла поворота рулевого колеса)

      Отсоедините разъем датчика угла поворота рулевого колеса.

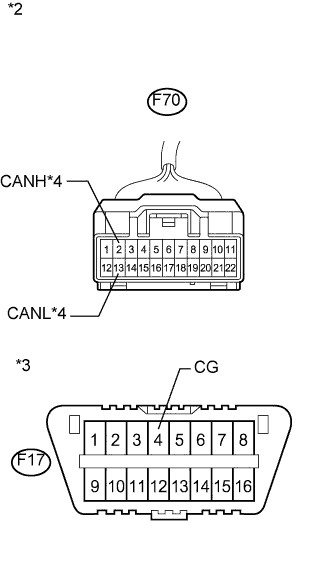

    2. A019O1ZE68
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К датчику угла поворота рулевого колеса

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-2 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-13 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ РАЗЪЕМ ИЛИ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 – ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

    OK

    ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

  9. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЩИТОК ПРИБОРОВ)


    1. A019NZDE03
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к щитку приборов)

      Отсоедините разъем щитка приборов.

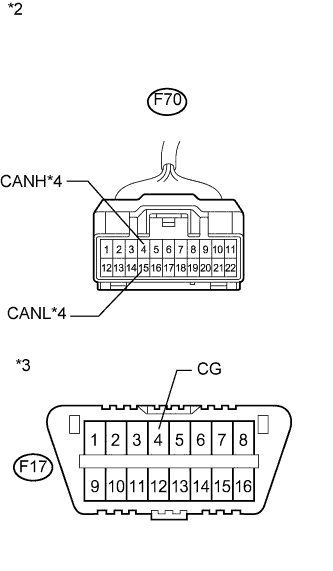

    2. A019O1ZE69
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К щитку приборов

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-4 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-15 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ПРОВОД ИЛИ РАЗЪЕМ ГЛАВНОЙ ШИНЫ CAN (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 – ЩИТОК ПРИБОРОВ)

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  10. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ГЛАВНЫЙ ЭБУ КУЗОВА)


    1. A019O5VE01
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова)

      Отсоедините разъем главного ЭБУ кузова.

    2. A019O1ZE70
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К главному ЭБУ кузова

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-5 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-16 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ГЛАВНЫЙ ЭБУ КУЗОВА)

    OK

    ЗАМЕНИТЕ БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ГЛАВНЫЙ ЭБУ КУЗОВА)

  11. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЕСМ)


    1. A019OJ1E52
      Обозначения на рисунке
      *A Для моделей с 2GR-FE
      *B Для моделей с 1AR-FE
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)

      Отсоедините разъем ЭБУ.

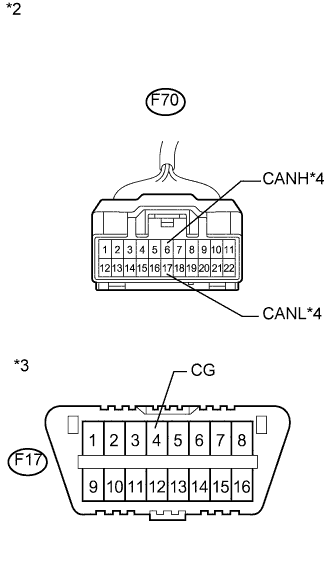

    2. A019O1ZE71
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К ECM

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-6 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-17 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      Результат
      Результат Перейти к
      OK (для моделей с 2GR-FE) А
      OK (для моделей с 1AR-FE) B
      NG C

    B

    ЗАМЕНИТЕ ECM Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ECM)

    А

    ЗАМЕНИТЕ ECM Click here

  12. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)


    1. A019M6TE26
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ распределения питания)

      Отсоедините разъем ЭБУ распределения питания.

    2. A019O1ZE72
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К ЭБУ распределения питания

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-9 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-20 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

    OK

    ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

  13. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)


    1. A019O0VE11
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к центральному блоку управления системы SRS)

      Отсоедините разъем центрального блока управления системы SRS.

    2. A019O1ZE73
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К центральному блоку управления системы SRS

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-10 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-21 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 – ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

    OK

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  14. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ДАТЧИК РЫСКАНЬЯ)


    1. A019KM6E11
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к датчику рысканья)

      Отсоедините разъем датчика рысканья.

    2. A019O1ZE74
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *3 DLC3
      *4 К датчику рысканья

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F70-11 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F70-22 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - ДАТЧИК РЫСКАНЬЯ)

    OK

    ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ В СБОРЕ

  15. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)


    1. A019MT5E01
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения)

      Отсоедините разъем ЭБУ системы противоскольжения.

    2. A019O1ZE75
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)
      *3 DLC3
      *4 К ЭБУ системы противоскольжения

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F71-1 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F71-12 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

  16. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - ЭБУ СЕРТИФИКАЦИИ)


    1. A019N51E06
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сертификации)

      Отсоедините разъем ЭБУ сертификации.

    2. A019O1ZE76
      Обозначения на рисунке
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)
      *3 DLC3
      *4 К ЭБУ сертификации

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F71-2 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F71-13 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - ЭБУ СЕРТИФИКАЦИИ)

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ (ЭБУ СЕРТИФИКАЦИИ)

  17. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - МУЛЬТИМЕДИЙНЫЙ МОДУЛЬ ИЛИ РАДИОПРИЕМНИК В СБОРЕ)


    1. Для моделей с системой навигации


      1. A019MXHE14
        Обозначения на рисунке
        *1

        Вид спереди разъема со стороны жгута проводов:

        (на приемник мультимедийного модуля в сборе)

        Отсоедините разъем от приемника мультимедийного модуля в сборе.

    2. автомобили с аудиовизуальной системой (и с многофункциональным дисплеем)


      1. A019PE7E03
        Обозначения на рисунке
        *2

        Вид спереди разъема со стороны жгута проводов:

        (к радиоприемнику в сборе)

        Отсоедините разъем радиоприемника.

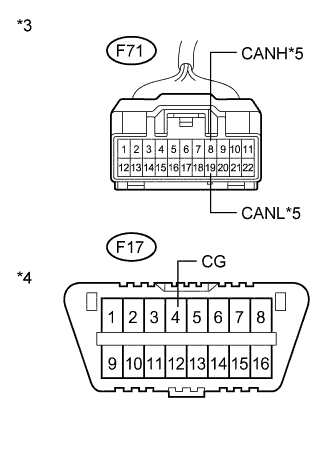

    3. A019N3IE03
      Обозначения на рисунке
      *3

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)
      *4 DLC3
      *5

      • на приемник мультимедийного модуля в сборе

      • к блоку радиоприемника

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F71-8 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более
      F71-19 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более
      Результат
      Результат Перейти к
      OK (для моделей с системой навигации) А
      OK (автомобили с аудиовизуальной системой (и с многофункциональным дисплеем)) B
      NG C

    B

    ЗАМЕНИТЕ БЛОК РАДИОПРИЕМНИКА (АВТОМОБИЛИ С АУДИОВИЗУАЛЬНОЙ СИСТЕМОЙ (И С МНОГОФУНКЦИОНАЛЬНЫМ ДИСПЛЕЕМ))

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - БЛОК МУЛЬТИМЕДИЙНОЙ СИСТЕМЫ ИЛИ РАДИОПРИЕМНИК)

    А

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОЙ СИСТЕМЫ В СБОРЕ (АВТОМОБИЛИ С СИСТЕМОЙ НАВИГАЦИИ)
