СИСТЕМА НАВИГАЦИИ, Diagnostic DTC:B1323

Код DTC Наименование DTC
B1323 Нарушение связи с сенсорным устройством

ОПИСАНИЕ

Эти коды DTC регистрируются, когда невозможно получить данные от сенсорного пульта дистанционного управления (панели дистанционного управления).

Код DTC Условие обнаружения DTC Неисправный участок
B1323 Приемник мультимедийного модуля не получает данные от сенсорного пульта дистанционного управления.

  • Источник питания или внутренняя неисправность сенсорного пульта дистанционного управления (панели дистанционного управления)

  • Главная шина CAN или разъем сенсорного пульта дистанционного управления (панели дистанционного управления)

  • Главная шина CAN или разъем приемника мультимедийного модуля

  • Сенсорный пульт дистанционного управления (панель дистанционного управления)

  • Приемник мультимедийного модуля в сборе

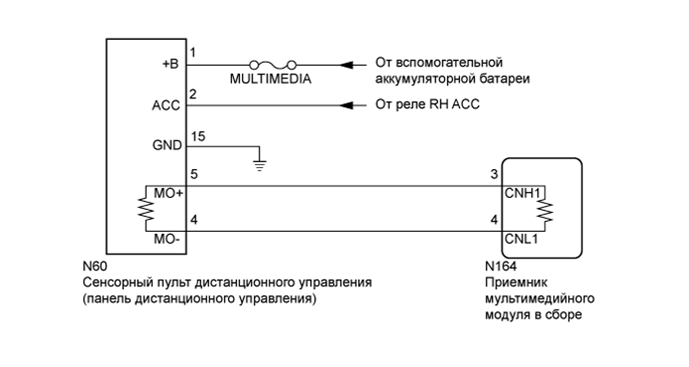

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01FTNQE10

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Перед измерением сопротивления шины CAN, выключите питание и оставьте автомобиль в покое на 1 минуту или более, не приводя в едйствие ключ, другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips


  • Управление выключателем питания, а также любыми выключателями и дверными защелками, связанными с передачей данных ЭБУ и датчиков по шине CAN, приводит к изменениям показаний сопротивления.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)


    1. A01FQ2KE04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к сенсорному пульту дистанционного управления (панели дистанционного управления))

      Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. Отсоедините разъем сенсорного пульта дистанционного управления (панели дистанционного управления).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      N60-4 (MO-) - N60-5 (MO+) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 108-132 Ом

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ - СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ) Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    1. A01FQ2KE06
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к сенсорному пульту дистанционного управления (панели дистанционного управления))

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Отсоедините разъем сенсорного пульта дистанционного управления (панели дистанционного управления).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      N60-1 (+B) - масса Всегда 11 - 14 В
      N60-2 (ACC) - масса Питание включено (ACC) 11 - 14 В

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      N60-15 (GND) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПАНЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ) Click here

  3. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ - СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)

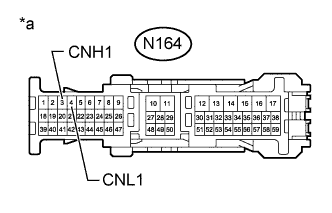

    1. A01FUCIE78
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (на приемник мультимедийного модуля в сборе)

      Отсоедините разъем приемника мультимедийного модуля в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      N164-3 (CNH1) - N164-4 (CNL1) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 108-132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)

    OK

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here
