ТОПЛИВНАЯ СИСТЕМА ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ


  1. ПРОВЕРЬТЕ РАБОТУ ТОПЛИВНОГО НАСОСА И УБЕДИТЕСЬ В ОТСУТСТВИИ УТЕЧЕК ТОПЛИВА


    1. Подключите GTS к DLC3.


      1. Включите питание (IG).

        Note

        Не запускайте двигатель.

      2. Включите GTS.

      3. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump/Speed.

    2. Проверьте работу топливного насоса.


      1. Проверьте давление топлива в трубке подвода топлива топливной магистрали. Убедитесь, что слышно, как топливо поступает в топливный бак.

        Если звук не слышен, проверьте интегрированное реле, топливный насос, ЕСМ и разъем жгута проводов.

    3. Проверьте, нет ли утечек топлива.


      1. Убедитесь в отсутствии утечек топлива из системы после проведения технического обслуживания.

        При обнаружении утечки топлива при необходимости отремонтируйте или замените детали.

  2. ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ


    1. Сбросьте давление в топливной системе (см. стр. Click here).

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      Note


      • После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

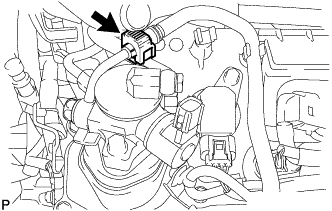

    3. A01FU6N

      Отсоедините топливопровод в сборе (со стороны непосредственного впрыска) (см. стр. Click here).

    4. A01FT7I

      Отсоедините топливопровод в сборе (со стороны впрыска во впускной канал) (см. стр. Click here).

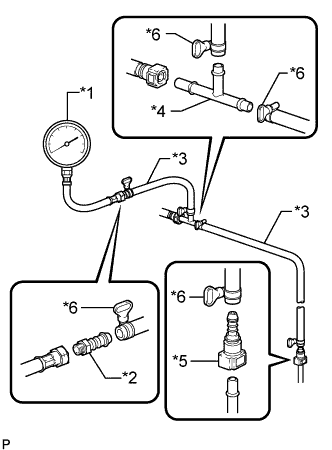

    5. A01FUHDE01
      Обозначения на рисунке
      *1 SST (измерительный прибор)
      *2 SST (соединительная муфта)
      *3 SST (шланг)
      *4 SST (тройник)
      *5 SST (соединитель топливопровода)
      *6 SST (хомут шланга)

      Установите SST (датчик давления), как показано на рисунке.

      SST
      09268-45100   ( 09268-41250, 09268-41260, 09268-41270, 95336-08070 )
      09268-31014   ( 09268-41500, 09268-41700 )

    6. Тщательно удалите остатки бензина.

    7. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    8. Включите топливный насос.


      1. Подключите GTS к DLC3.

      2. Включите питание (IG).

        Note

        Не запускайте двигатель.

      3. Включите GTS.

      4. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump/Speed.

    9. Измерьте давление в топливной системе.

      Номинальное давление в топливной системе
      196–588 кПа (2,0–6,0 кгс/см2, 28–85 фунтов на кв. дюйм)

      Если давление топлива превышает заданное, замените топливный насос (встроенный в топливный бак).

      Если давление ниже заданного, проверьте топливные шланги, соединения и топливный насос (встроенный в топливный бак).

    10. Переведите двигатель в режим проверки (см. стр. Click here).

    11. Запустите двигатель.

    12. Измерьте давление в топливной системе на холостом ходу.

      Номинальное давление в топливной системе
      196–588 кПа (2,0–6,0 кгс/см2, 28–85 фунтов на кв. дюйм)

      Если значение давления не соответствует указанному, проверьте топливный насос и форсунки.

    13. Выключите двигатель.

    14. Убедитесь, что указанное значение давления в топливной системе сохраняется в течение 5 минут после остановки двигателя.

      Номинальное давление в топливной системе
      147 кПа (1,5 кгс/см2, 21 фунта на кв. дюйм) или более

      Если значение давления не соответствует указанному, проверьте топливный насос или форсунки

    15. После проверки давления в топливной системе отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и осторожно, избегая разбрызгивания топлива, снимите SST и разъем топливопровода.

    16. Подсоедините топливопровод в сборе (см. стр. Click here).

    17. Убедитесь в отсутствии утечек топлива (шаг 1).

  3. ПРОВЕРЬТЕ ТОПЛИВНЫЙ НАСОС (высокого давления)


    1. Подключите GTS к DLC3.


      1. Включите питание (IG).

      2. Включите GTS.

    2. Переведите двигатель в режим проверки (см. стр. Click here).

    3. Запустите и прогрейте двигатель.

    4. Запустите двигатель на холостом ходу.

    5. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Fuel Press.

    6. Проверьте давление в топливной системе нагнетательного трубопровода.

      Номинальное давление в топливной системе
      1800 - 2800 кПа (18,4 - 28,6 кгс/см2, 261 - 406 фунтов на кв. дюйм)

      Если давление не соответствует требованиям, проверьте топливный насос, топливный насос высокого давления, датчик давления в топливной системе и электропроводку.

    7. Выключите двигатель.
