СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН, Diagnostic DTC:C1AB1

Код DTC Наименование DTC
C1AB1 Короткое замыкание на +B в цепи индикатора наружного зеркала (подчиненное устройство)

ОПИСАНИЕ

Этот код DTC регистрируется, когда левый датчик системы контроля слепых зон обнаруживает короткое замыкание на +B в цепи индикатора левого наружного зеркала заднего вида.

Код DTC Условие обнаружения DTC Неисправный участок
C1AB1

При выполнении обоих следующих условий:


  • Главный выключатель системы контроля слепых зон (интегрированная панель управления в сборе) ON (ВКЛ).

  • Датчик системы контроля слепых зон не подает напряжение на индикатор, однако на индикатор в течение определенного времени поступает напряжение, превышающее определенный уровень.

  • Жгут или разъем

  • Привод левого наружного зеркала в сборе

  • Левое наружное зеркало

  • ЭБУ левой передней двери сети мультиплексной связи

  • Левый датчик системы контроля слепых зон

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01FDW7E02

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

При проверке кодов DTC убедитесь, что главный выключатель системы контроля слепых зон (интегрированная панель управления) включен.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B) Click here

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B)

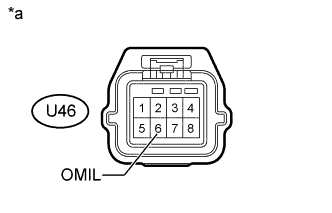

    1. A01FGDCE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому датчику системы контроля слепых зон)

      Отсоедините разъем от левого датчика системы контроля слепых зон.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      U46-6 (OMIL) - масса Зажигание включено (IG) Менее 1 В

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B) Click here

    OK

    ЗАМЕНИТЕ ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B)


    1. A01FGDCE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому датчику системы контроля слепых зон)

      Отсоедините разъем Q19 от ЭБУ левой передней двери сети мультиплексной связи.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      U46-6 (OMIL) - масса Зажигание включено (IG) Менее 1 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ЗАМЕНИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО


    1. Замените левое наружное зеркало (см. стр. Click here).


    ДАЛЕЕ

  5. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ПРИВОД ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ Click here

    OK

    КОНЕЦ (ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО НЕИСПРАВНО)

  6. ЗАМЕНИТЕ ПРИВОД ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ


    1. Замените привод левого наружного зеркала в сборе (см. стр. Click here).


    ДАЛЕЕ

  7. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ Click here

    OK

    КОНЕЦ (ПРИВОД ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ НЕИСПРАВЕН)

  8. ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ


    1. Замените ЭБУ левой двери сети мультиплексной связи (см. стр. Click here).


    ДАЛЕЕ

  9. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН Click here

    OK

    КОНЕЦ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ НЕИСПРАВЕН)
