СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН, Diagnostic DTC:C1AB0

Код DTC Наименование DTC
C1AB0 Короткое замыкание на +B в цепи индикатора наружного зеркала (ведущее устройство)

ОПИСАНИЕ

Этот код DTC регистрируется, когда правый датчик системы контроля слепых зон обнаруживает короткое замыкание на +B в цепи индикатора правого наружного зеркала заднего вида.

Код DTC Условие обнаружения DTC Неисправный участок
C1AB0

При выполнении обоих следующих условий:


  • Главный выключатель системы контроля слепых зон (интегрированная панель управления в сборе) ON (ВКЛ).

  • Датчик системы контроля слепых зон не подает напряжение на индикатор, однако на индикатор в течение определенного времени поступает напряжение, превышающее определенный уровень.

  • Жгут или разъем

  • Привод правого наружного зеркала в сборе

  • Правое наружное зеркало

  • ЭБУ правой передней двери сети мультиплексной связи

  • Правый датчик системы контроля слепых зон

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01FDW7E03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

При проверке кодов DTC убедитесь, что главный выключатель системы контроля слепых зон (интегрированная панель управления) включен.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B) Click here

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B)

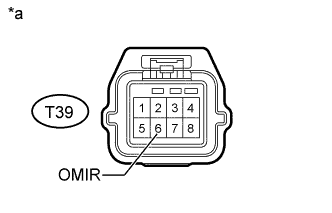

    1. A01FGDCE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к правому датчику системы контроля слепых зон)

      Отсоедините разъем от правого датчика системы контроля слепых зон.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение замка зажигания Заданные условия
      T39-6 (OMIR) - масса Зажигание включено (IG) Менее 1 В

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B) Click here

    OK

    ЗАМЕНИТЕ ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА +B)


    1. A01FGDCE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к правому датчику системы контроля слепых зон)

      Отсоедините разъем Q4 от ЭБУ правой передней двери сети мультиплексной связи.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      T39-6 (OMIR) - масса Зажигание включено (IG) Менее 1 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ЗАМЕНИТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО


    1. Замените правое наружное зеркало (см. стр. Click here).


    ДАЛЕЕ

  5. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ПРИВОД ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ Click here

    OK

    КОНЕЦ (ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО НЕИСПРАВНО)

  6. ЗАМЕНИТЕ ПРИВОД ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ


    1. Замените привод правого наружного зеркала в сборе (см. стр. Click here).


    ДАЛЕЕ

  7. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ Click here

    OK

    КОНЕЦ (ПРИВОД ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ НЕИСПРАВЕН)

  8. ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ


    1. Замените ЭБУ правой передней двери сети мультиплексной связи (см. стр. Click here).


    ДАЛЕЕ

  9. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН Click here

    OK

    КОНЕЦ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)
