ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note:


   • После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр.Click here).

   • После подсоединения провода необходимо инициализировать некоторые системы (см. стр.Click here).

2. Click here

   СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ КРОНШТЕЙНА РАДИАТОРА

   Click here

3. Click here

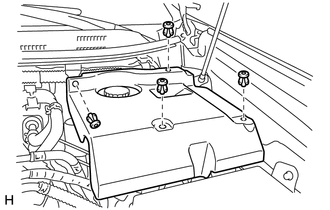

   СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА



   1.

      Отсоедините 4 фиксатора и снимите боковую крышку моторного отсека.

4. Click here

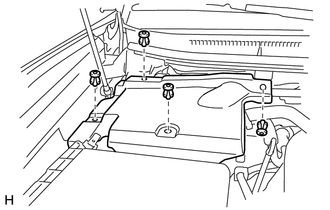

   СНИМИТЕ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА



   1.

      Отсоедините 4 фиксатора и снимите боковую крышку моторного отсека.

5. Click here

   СНИМИТЕ ЗАЩИТУ БОКОВОЙ ПАНЕЛИ ЛЕВОГО ПЕРЕДНЕГО КРЫЛА



   1.

      Освободите 3 фиксатора и направляющую и снимите защиту боковой панели переднего крыла.

6. Click here

   СНИМИТЕ ЗАЩИТУ БОКОВОЙ ПАНЕЛИ ПРАВОГО ПЕРЕДНЕГО КРЫЛА

   Tip:

   Порядок выполнения работ одинаков для правой и левой стороны.

7. Click here

   СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ



   1.

      Освободите 5 захватов и снимите уплотнение между левым передним крылом и кожухом.

8. Click here

   СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ

   Tip:

   Порядок выполнения работ одинаков для правой и левой стороны.

9. Click here

   СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ



   1.

      *1	Защитная клейкая лента

      С помощью отвертки расцепите 3 захвата и снимите крышку насадки рычага стеклоочистителя.

      Tip:


      • Конец отвертки перед использованием следует изолировать клейкой лентой.

      • Порядок выполнения работ для левой и правой стороны одинаков.

10. Click here

    СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ



    1.

       Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.

11. Click here

    СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ



    1.

       Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.

12. Click here

    СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ



    1.

       Освободите 7 захватов и 2 фиксатора и снимите верхнее уплотнение между капотом и кожухом.

13. Click here

    СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА № 2



    1.

       Освободите 2 захвата и 3 направляющих и снимите центральную вентиляционную решетку в верхней части кожуха № 2.

14. Click here

    СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ



    1.

       *1	Направляющая A
       *2	Направляющая B

       Снимите 2 фиксатора.

    2. Расцепите 6 захватов и направляющую (A).

    3. Освободите 10 направляющих (B) и вытяните вентиляционную решетку в верхней части кожуха в сборе.

15. Click here

    СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА



    1.

       Расцепите зажим и отсоедините разъем.

    2.

       Выверните 2 болта.

    3.

       *1	Уплотнительная шайба

       Отсоедините уплотнительную втулку и снимите электродвигатель стеклоочистителя ветрового стекла с тягой, как показано на рисунке.

       Note:

       При снятии электродвигателя стеклоочистителя ветрового стекла с тягой в сборе соблюдайте осторожность, чтобы не повредить ветровое стекло.

16. Click here

    СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ



    1.

       *1	Защитная клейкая лента

       С помощью отвертки отделите тягу стеклоочистителя ветрового стекла от оси кривошипа кривошипного рычага переднего стеклоочистителя, как показано на рисунке.

       Tip:

       Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2.

       Отсоедините разъем.

    3. С помощью торцевого ключа "TORX" T30 выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла.

17. Click here

    СНИМИТЕ ПРОВОД ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ



    1.

       Освободите захват и снимите провод электродвигателя стеклоочистителя.
