СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ, Diagnostic DTC:B1633/81, B1638/82

ОПИСАНИЕ

Цепь левого или правого бокового датчика системы SRS (для определения необходимости развертывания подушки безопасности левого или правого переднего сиденья и левой или правой подушки безопасности занавесочного типа) включает в себя центральный блок управления системы SRS, левый или правый боковой датчик системы SRS и левый или правый задний датчик системы SRS.

Левый или правый задний датчик системы SRS обнаруживает удар автомобиля при столкновении и передает сигналы в центральный блок управления системы SRS, который определяет необходимость активации подушек безопасности.

Код DTC B1633 или B1638 регистрируется при обнаружении неисправности в цепи левого или правого заднего датчика системы SRS (для определения необходимости активации левой или правой подушки безопасности занавесочного типа).

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ПРОВЕРЬТЕ DTC




   1. Выключите зажигание.

      Tip:

      При возникновении сбоя связи коды DTC одновременно сохраняются для левого и правого датчиков. Неисправный участок можно определить, выключив зажигание, а затем включив (IG) его снова.

   2. Включите зажигание (IG) и подождите не менее 60 с.

   3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here



      1. Body Electrical > SRS Airbag > Trouble Codes
      2.

      3.


      Результат
      Результат Перейти к Коды DTC B1633 и B1638 не выводятся. А Выводится DTC B1638 B Выводится DTC B1633 C

      Tip:

      В этот момент могут выводиться другие коды, кроме B1633 и B1638, которые не связаны с данной проверкой.



   • CClick here
   • BClick here
   • А

     ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесьClick here

2. Click here

   ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ




   1. Выключите зажигание.

   2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

   3. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и правому заднему датчику системы SRS.

      OK
      Разъемы подсоединены должным образом.

      Результат
      Результат OK NG



   • OKClick here
   • NG

     ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

3. Click here

   ПРОВЕРЬТЕ РАЗЪЕМЫ



   1.

      *1	Правый задний датчик системы SRS
      *2	Центральный блок управления системы SRS

      Отсоедините разъемы от центрального блока управления системы SRS и правого заднего датчика системы SRS.

   2. Убедитесь в том, что разъемы со стороны центрального блока управления системы SRS и правого заднего датчика системы SRS не повреждены.

      OK
      Разъемы не деформированы и не повреждены.

      Результат
      Результат OK NG



   • OKClick here
   • NG

     ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

4. Click here

   ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS)



   1.

      *1	Правый задний датчик системы SRS	*2	Центральный блок управления системы SRS
      *3	Напольный провод	*4	Разъем C
      *5	Разъем B	*6	Технологический провод
      *a	Вид сзади разъема со стороны жгута проводов (к правому заднему датчику системы SRS)	*b	Вид сзади разъема со стороны жгута проводов (к центральному датчику системы SRS)

      Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 с.

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия Q4-4 (BBR+) - масса Зажигание включено (IG) Менее 1 В Q4-3 (BBR-) - масса Зажигание включено (IG) Менее 1 В

   3. Выключите зажигание.

   4. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

   5. С помощью технологического провода соедините контакты 17 (BBR+) и 18 (BBR-) разъема В.

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

   6. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Q4-4 (BBR+) - Q4-3 (BBR-) Всегда Менее 1 Ом

   7. Отсоедините технологический провод от разъема В.

   8. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Q4-4 (BBR+) - Q4-3 (BBR-) Всегда 1 МОм или более Q4-4 (BBR+) - масса Всегда 1 МОм или более Q4-3 (BBR-) - масса Всегда 1 МОм или более

      Результат
      Результат OK NG



   • OKClick here
   • NG

     ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

5. Click here

   ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS



   1.

      *1	Левый задний датчик системы SRS
      *2	Центральный блок управления системы SRS

      Подсоедините разъем к центральному блоку управления системы SRS.

   2. Поменяйте местами левый и правый задние датчики SRS и подсоедините к ним разъемы.

   3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

   4. Включите зажигание (IG) и подождите не менее 60 с.

   5. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here



      1. Body Electrical > SRS Airbag > Clear DTCs
      2.

      3.


   6. Выключите зажигание.

   7. Включите зажигание (IG) и подождите не менее 90 с.

   8. Проверьте наличие кодов DTC.

      Нажмите здесьClick here



      1. Body Electrical > SRS Airbag > Trouble Codes
      2.

      3.


      Результат
      Результат Перейти к Коды DTC B1633 и B1638 не выводятся. А Выводится DTC B1638 B Выводится DTC B1633 C

      Tip:

      В этот момент могут выводиться другие коды, кроме B1633 и B1638, которые не связаны с данной проверкой.

   9. Выключите зажигание.

   10. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

   11. Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.



   • А

     ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесьClick here

   • B

     ЗАМЕНИТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS Нажмите здесьClick here

   • CClick here
6. Click here

   ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS



   1.

      *1	Левый боковой датчик системы SRS
      *2	Правый задний датчик системы SRS

      Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.

   2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 с.

   3. Включите зажигание (IG) и подождите не менее 60 с.

   4. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here



      1. Body Electrical > SRS Airbag > Clear DTCs
      2.

      3.


   5. Выключите зажигание.

   6. Включите зажигание (IG) и подождите не менее 90 с.

   7. Проверьте наличие кодов DTC.

      Нажмите здесьClick here



      1. Body Electrical > SRS Airbag > Trouble Codes
      2.

      3.


      Результат
      Результат Следующий шаг Коды DTC B1633 и B1638 не выводятся. А Выводится DTC B1638 B Выводится DTC B1633 C

      Tip:

      В этот момент могут выводиться другие коды, кроме B1633 и B1638, которые не связаны с данной проверкой.

   8. Выключите зажигание.

   9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

   10. Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.



   • А

     ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесьClick here

   • B

     ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS Нажмите здесьClick here

   • C

     ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS Нажмите здесьClick here

7. Click here

   ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ




   1. Выключите зажигание.

   2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

   3. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и левому заднему датчику системы SRS.

      OK
      Разъемы подсоединены должным образом.

      Результат
      Результат OK NG



   • OKClick here
   • NG

     ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

8. Click here

   ПРОВЕРЬТЕ РАЗЪЕМЫ

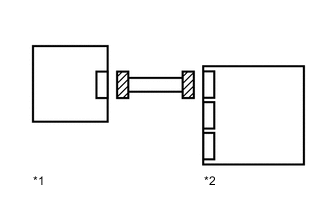

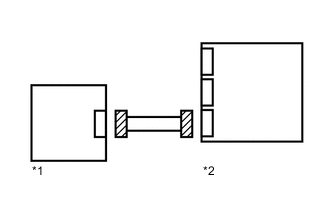

   1.

      *1	Левый задний датчик системы SRS
      *2	Центральный блок управления системы SRS

      Отсоедините разъемы от центрального блока управления системы SRS и левого заднего датчика системы SRS.

   2. Убедитесь, что разъемы со стороны центрального блока управления системы SRS и левого заднего датчика системы SRS не повреждены.

      OK
      Разъемы не деформированы и не повреждены.

      Результат
      Результат OK NG



   • OKClick here
   • NG

     ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

9. Click here

   ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS)

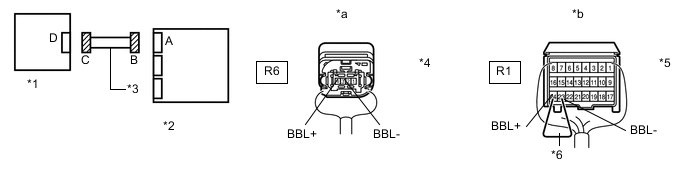

   1.

      *1	Левый задний датчик системы SRS	*2	Центральный блок управления системы SRS
      *3	Напольный провод № 2	*4	Разъем C
      *5	Разъем B	*6	Технологический провод
      *a	Вид сзади разъема со стороны жгута проводов (к левому заднему датчику системы SRS)	*b	Вид сзади разъема со стороны жгута проводов (к центральному датчику системы SRS)

      Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия R6-4 (BBL+) - масса Зажигание включено (IG) Менее 1 В R6-3 (BBL-) - масса Зажигание включено (IG) Менее 1 В

   3. Выключите зажигание.

   4. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

   5. С помощью технологического провода соедините контакты 24 (BBL+) и 23 (BBL-) разъема В.

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

   6. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия R6-4 (BBL+) - R6-3 (BBL-) Всегда Менее 1 Ом

   7. Отсоедините технологический провод от разъема В.

   8. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия R6-4 (BBL+) - R6-3 (BBL-) Всегда 1 МОм или более R6-4 (BBL+) - масса Всегда 1 МОм или более R6-3 (BBL-) - масса Всегда 1 МОм или более

      Результат
      Результат OK NG



   • OKClick here
   • NG

     ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

10. Click here

    ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

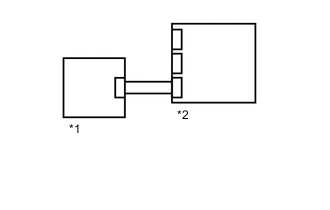

    1.

       *1	Правый задний датчик системы SRS
       *2	Центральный блок управления системы SRS

       Подсоедините разъем к центральному блоку управления системы SRS.

    2. Поменяйте местами левый и правый задние датчики SRS и подсоедините к ним разъемы.

    3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    4. Включите зажигание (IG) и подождите не менее 60 с.

    5. Удалите коды DTC, сохраненные в памяти.

       Нажмите здесьClick here



       1. Body Electrical > SRS Airbag > Clear DTCs
       2.

       3.


    6. Выключите зажигание.

    7. Включите зажигание (IG) и подождите не менее 90 с.

    8. Проверьте наличие кодов DTC.

       Нажмите здесьClick here



       1. Body Electrical > SRS Airbag > Trouble Codes
       2.

       3.


       Результат
       Результат Перейти к Коды DTC B1633 и B1638 не выводятся. А Выводится DTC B1638 B Выводится DTC B1633 C

       Tip:

       В этот момент могут выводиться другие коды, кроме B1633 и B1638, которые не связаны с данной проверкой.

    9. Выключите зажигание.

    10. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    11. Установите на место правый и левый задние датчики системы SRS и подсоедините к ним разъемы.



    • А

      ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесьClick here

    • B

      ЗАМЕНИТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS Нажмите здесьClick here

    • CClick here
11. Click here

    ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS



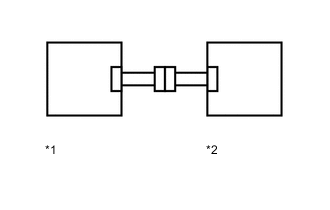

    1.

       *1	Правый боковой датчик системы SRS
       *2	Левый задний датчик системы SRS

       Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 с.

    3. Включите зажигание (IG) и подождите не менее 60 с.

    4. Удалите коды DTC, сохраненные в памяти.

       Нажмите здесьClick here



       1. Body Electrical > SRS Airbag > Clear DTCs
       2.

       3.


    5. Выключите зажигание.

    6. Включите зажигание (IG) и подождите не менее 90 с.

    7. Проверьте наличие кодов DTC.

       Нажмите здесьClick here



       1. Body Electrical > SRS Airbag > Trouble Codes
       2.

       3.


       Результат
       Результат Перейдите к Коды DTC B1633 и B1638 не выводятся. А Выводится DTC B1633 B Выводится DTC B1638 C

       Tip:

       В этот момент могут выводиться другие коды, кроме B1633 и B1638, которые не связаны с данной проверкой.

    8. Выключите зажигание.

    9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    10. Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.



    • А

      ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесьClick here

    • B

      ЗАМЕНИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS Нажмите здесьClick here

    • C

      ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS Нажмите здесьClick here
