СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Обрыв с одной из сторон вспомогательной шины CAN

ОПИСАНИЕ

Если 2 или более ЭБУ и/или датчиков не выводятся в окне "CAN Bus Check" (проверка шины CAN) портативного диагностического прибора, возможно, в одной из сторон вспомогательной шины CAN имеется обрыв (в одной из сторон CANH (вспомогательная шина)/CANL (вспомогательная шина) ЭБУ и/или датчика имеется обрыв).

Признак Неисправный участок
В окне "Bus Check" (проверка шин связи) портативного диагностического прибора не отображается 2 или более ЭБУ и/или датчиков.

  • Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы курсовой устойчивости)*1

  • Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ АБС)*2

  • Электропривод стояночного тормоза с кронштейном в сборе (ЭБУ стояночного тормоза с электроприводом)

  • Главный ЭБУ кузова (распределительный блок панели приборов)

  • Датчик рысканья*1

  • Витой кабель в сборе (датчик угла поворота рулевого колеса)*1

  • ЭБУ рулевого управления с усилителем

  • Блок управления системой кондиционирования в сборе

  • ЭБУ сертификации*3

  • Центральный блок управления системы SRS

  • ЭБУ распределения питания*3

СХЕМА СОЕДИНЕНИЙ

A00DQP4E01
A00DR1CE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

  • В первую очередь выполните следующую проверку блоков ЭБУ (датчиков), которые не отображаются на экране портативного диагностического прибора. Если даже после выполнения предыдущей проверки неисправность невозможно установить, выполните следующую проверку всех остальных блоков ЭБУ (датчиков), подключенных к системе передачи данных CAN.

  • Не снимайте щиток приборов и ECM, поскольку они являются оконечными устройствами цепи. В противном случае обмен даннымии в системе CAN прекратится.

  • Порядок проверки обрыва в цепи щитка приборов, ECM и главной шины рассматривается в пункте "Проверьте шину CAN" раздела "Процедура поиска неисправностей". В процедуре указанной проверки рассматривается проверка обрыва цепи в одной из сторон вспомогательной шины CAN.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ)

    1. Отсоедините разъем A41*1 блока управления рабочими цилиндрами тормозов (ЭБУ АБС) или разъем A42*2 или A43*3 блока управления рабочими цилиндрами тормозов (ЭБУ системы курсовой устойчивости).

      • *1: для моделей без системы курсовой устойчивости

      • *2: для моделей с системой курсовой устойчивости (с автоматической и механической трансмиссией)

      • *3: для моделей с системой курсовой устойчивости (с бесступенчатой трансмиссией)

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "ABS/VSC/TRAC". А
      На экране портативного диагностического прибора, помимо "ABS/VSC/TRAC", не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ) Click here

    А

  2. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

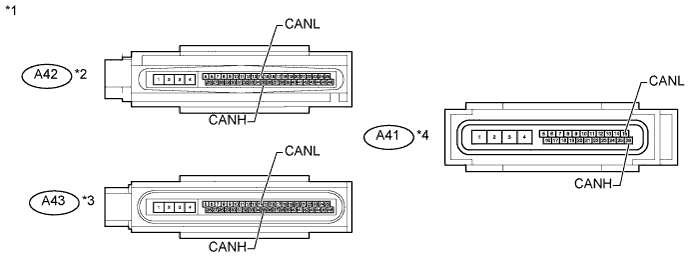

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DPSEE01
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к блоку управления рабочими цилиндрами тормозов в сборе)

      		 *3 для моделей с системой курсовой устойчивости (с бесступенчатой трансмиссией)
      *2 для моделей с системой курсовой устойчивости (с автоматической и механической трансмиссией) *4 для моделей без системы курсовой устойчивости
      Номинальное сопротивление
      для моделей с системой курсовой устойчивости (с автоматической и механической трансмиссией)
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      A42-35 (CANH) - A42-14 (CANL) Зажигание выключено 54-69 Ом
      для моделей с системой курсовой устойчивости (с бесступенчатой трансмиссией)
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      A43-35 (CANH) - A43-14 (CANL) Зажигание выключено 54-69 Ом
      для моделей без системы курсовой устойчивости
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      A41-26 (CANH) - 41-15 (CANL) Зажигание выключено 54–69 Ом
      Результат
      Результат Следующий шаг
      OK (для моделей с системой курсовой устойчивости) А
      OK (для моделей без системы курсовой устойчивости) B
      NG C
    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ АБС) Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ АБС И АНТИПРОБУКСОВОЧНОЙ СИСТЕМЫ)

    А

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ КУРСОВОЙ УСТОЙЧИВОСТИ) Click here

  3. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ)

    1. Отсоедините разъем I1 электропривода стояночного тормоза с кронштейном в сборе (ЭБУ стояночного тормоза с электроприводом).

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "Electric Parking Brake" (стояночный тормоз с электроприводом). А
      На экране портативного диагностического прибора, помимо "Electric Parking Brake" (стояночный тормоз с электроприводом), не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ГЛАВНЫЙ ЭБУ КУЗОВА) Click here

    А

  4. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

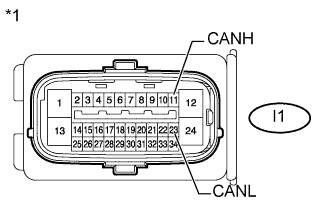

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DRM4E01
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      I1-11 (CANH) - I1-23 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к электроприводу стояночного тормоза с кронштейном в сборе)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ)

    OK

    ЗАМЕНИТЕ ЭЛЕКТРОПРИВОД СТОЯНОЧНОГО ТОРМОЗА С КРОНШТЕЙНОМ В СБОРЕ (ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ) Click here

  5. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ГЛАВНЫЙ ЭБУ КУЗОВА)

    1. Отсоедините разъем D81 главного ЭБУ кузова (распределительного блока панели приборов).

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "Main Body" (главный ЭБУ кузова). А
      На экране портативного диагностического прибора, помимо "Main Body" (главный ЭБУ кузова), не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ДАТЧИК РЫСКАНЬЯ) Click here

    А

  6. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ГЛАВНОГО ЭБУ КУЗОВА)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DSOGE01
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D81-15 (CANH) - D81-16 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к главному ЭБУ кузова)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА)

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

  7. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ДАТЧИК РЫСКАНЬЯ)

    Note

    Для автомобилей без системы курсовой устойчивости перейдите к разделу "Проверьте, нет ли обрыва в одной из сторон вспомогательной шины (ЭБУ рулевого управления с усилителем)".

    1. Отсоедините разъем D69 датчика рысканья.

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "Yaw Rate / Deceleration Sensor" (датчик рысканья / датчик замедления). А
      На экране портативного диагностического прибора, помимо "Yaw Rate / Deceleration Sensor" (датчик рысканья / датчик замедления), не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВИТОЙ КАБЕЛЬ) Click here

    А

  8. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА РЫСКАНЬЯ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DPIOE12
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D69-2 (CANH) - D69-3 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к датчику рысканья)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ДАТЧИК РЫСКАНЬЯ)

    OK

    ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ Click here

  9. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВИТОЙ КАБЕЛЬ)

    1. Отсоедините разъем D71 витого кабеля в сборе (датчика угла поворота рулевого колеса).

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "Steering Angle Sensor" (датчик угла поворота рулевого колеса). А
      На экране портативного диагностического прибора, помимо "Steering Angle Sensor" (датчик угла поворота рулевого колеса), не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ) Click here

    А

  10. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ВИТОГО КАБЕЛЯ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DUXME01
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D71-4 (CANH) - D71-3 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к витому кабелю в сборе)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ВИТОЙ КАБЕЛЬ)

    OK

    ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ (ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА) Click here

  11. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

    1. Отсоедините разъем D50 ЭБУ рулевого управления с усилителем.

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "EPS". А
      На экране портативного диагностического прибора, помимо "EPS", не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ) Click here

    А

  12. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DTAFE01
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D50-1 (CANH) - D50-7 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ рулевого управления с усилителем в сборе)
      Результат
      Результат Следующий шаг
      OK (для моделей с левосторонним рулевым управлением) А
      OK (для моделей с правосторонним рулевым управлением) B
      NG C
    B

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

    А

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ Click here

  13. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)

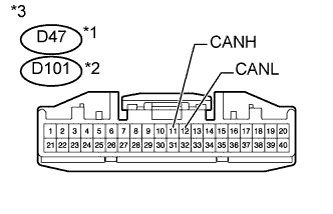

    1. Отсоедините разъем D47*1 или D101*2 блока управления системой кондиционирования.

      • *1: для автоматического кондиционера

      • *2: для моделей с системой кондиционирования с ручным управлением и без системы кондиционирования

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "Air Conditioner" (система кондиционирования). А
      На экране портативного диагностического прибора, помимо "Air Conditioner" (система кондиционирования), не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ СЕРТИФИКАЦИИ) Click here

    А

  14. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DTGWE01
      Номинальное сопротивление
      для автоматического кондиционера
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D47-11 (CANH) - D47-12 (CANL) Зажигание выключено 54-69 Ом
      для моделей с системой кондиционирования с ручным управлением и без системы кондиционирования
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D101-11 (CANH) - D101-12 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1 для автоматического кондиционера
      *2 для моделей с системой кондиционирования с ручным управлением и без системы кондиционирования
      *3

      Вид спереди разъема со стороны жгута проводов:

      (к блоку управления системой кондиционирования)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ Click here

  15. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ СЕРТИФИКАЦИИ)

    Note

    Для автомобилей без системы посадки и запуска перейдите к разделу "Проверьте, нет ли обрыва в одной из сторон вспомогательной шины CAN (центральный блок управления системы SRS)".

    1. Отсоедините разъем D54 ЭБУ сертификации.

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "Entry & Start / Wireless Tuner" (система посадки и запуска / приемник системы дистанционного управления). А
      На экране портативного диагностического прибора, помимо "Entry and Start / Wireless Tuner" (система посадки и запуска / приемник системы дистанционного управления), не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ) Click here

    А

  16. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СЕРТИФИКАЦИИ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DTOEE01
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D54-9 (CANH) - D54-10 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ сертификации)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ)

    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

  17. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

    1. Отсоедините разъем D109 ЭБУ распределения питания.

    2. Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе (см. стр. Click here).

      Результат
      Результат Следующий шаг
      На экране портативного диагностического прибора не отображается "Power Management1". А
      На экране портативного диагностического прибора, помимо "Power Management1", не отображаются некоторые ЭБУ и датчики. B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS) Click here

    А

  18. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DU8TE52
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D109-14 (CA1H) - D109-13 (CA1L) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ распределения питания)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

    OK

    ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ Click here

  19. ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS)

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Отсоедините разъем D10 центрального блока управления системы SRS.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A00DUZ4E01
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D10-13 (CANH) - D10-22 (CANL) Зажигание выключено 54 - 69 Ом
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к центральному блоку управления системы SRS)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

    OK

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS Click here
