ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА (для моделей с правосторонним рулевым управлением) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

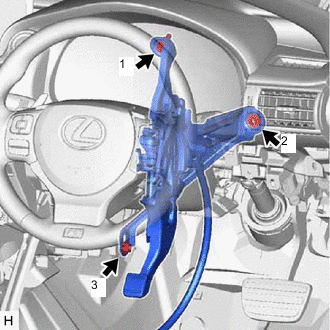

    1. A01VN53N01

      Установите педаль стояночного тормоза в сборе на кузов и закрепите болтом и 2 гайками.

      Torque:
      12,7 Н*м  { 130 кгс*см, 9 фунт-сила-футов }

      Note

      Затяните болт и 2 гайки в порядке, показанном на рисунке.

    2. Отсоедините разъем выключателя стояночного тормоза.

    3. Установите трос привода стояночного тормоза № 1 в сборе и закрепите его 2 болтами.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }
    4. Установите трос привода стояночного тормоза № 1 в сборе на кузов и закрепите его 2 гайками.

      Torque:
      6,0 Н*м  { 61 кгс*см, 53 фунт-сила-дюйма }
  2. УСТАНОВИТЕ УРАВНИТЕЛЬ ТРОСА СТОЯНОЧНОГО ТОРМОЗА


    1. A01VO1UN01

      Установите уравнитель троса стояночного тормоза, как показано на рисунке.

    2. A01VOGQC01
      *a Канавка

      Подвиньте резиновый чехол на место, как показано на рисунке.

      Note

      Надежно закрепите выступ на резиновом чехле в канавке троса привода стояночного тормоза № 1 в сборе.

    3. Подсоедините тросы привода стояночного тормоза № 2 и № 3 в сборе к уравнителю троса привода стояночного тормоза.

    4. Установите тросы привода стояночного тормоза № 2 и № 3 в сборе, закрепив их 2 гайками.

      Torque:
      6,0 Н*м  { 61 кгс*см, 53 фунт-сила-дюйма }
  3. УСТАНОВИТЕ ВОЗВРАТНУЮ АМОРТИЗИРУЮЩУЮ ПРУЖИНУ СТОЯНОЧНОГО ТОРМОЗА


    1. С помощью круглогубцев установите стяжную пружину стояночного тормоза с амортизирующей пружиной.

  4. ПРОВЕРЬТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

    Нажмите здесь Click here

  5. ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

    Нажмите здесь Click here

  6. УСТАНОВИТЕ ЗАДНЮЮ ВЕРХНЮЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА В СБОРЕ


    1. A01VNYL

      Установите заднюю верхнюю панель переднего пола в сборе и закрепите зажимом.

    2. A01VO1I

      Вверните 4 болта.

      Torque:
      17,5 Н*м  { 178 кгс*см, 13 фунт-сила-футов }
    3. Введите в зацепление 2 направляющие, чтобы подсоединить передний напольный коврик в сборе.

    4. A01VO7B

      Введите в зацепление 6 зажимов.

  7. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ SRS

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  8. УСТАНОВИТЕ ИЗОЛЯТОР ПАНЕЛИ ПРИБОРОВ № 2


    1. Установите изолятор переднего щитка № 2 и введите в зацепление 2 фиксатора.

  9. УСТАНОВИТЕ ЗАДНИЙ ВОЗДУХОВОД № 3

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  10. УСТАНОВИТЕ ПРАВЫЙ ШУМОИЗОЛЯТОР ПЕРЕДНЕГО ПОЛА

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  11. УСТАНОВИТЕ ЗАДНИЙ ВОЗДУХОВОД № 4

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  12. УСТАНОВИТЕ ПЕДАЛЬ АКСЕЛЕРАТОРА В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  13. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ АКСЕЛЕРАТОРА

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  14. УСТАНОВИТЕ ВОЗДУХОВОД № 2 В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  15. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  16. УСТАНОВИТЕ КРОНШТЕЙН ДАТЧИКА РЫСКАНЬЯ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  17. УСТАНОВИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  18. УСТАНОВИТЕ КАРДАННЫЙ ВАЛ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ

    Нажмите здесь Click here

  19. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ

    Нажмите здесь Click here
