ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ УСТАНОВКА

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Click here).


  1. УСТАНОВИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

    A015CMD

    1. Совместите установочное отверстие регулятора с захватом, а затем закрепите регулятор 2 болтами.

      Tech Tips

      Сначала вверните нижний болт, а затем – верхний.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  2. УСТАНОВИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

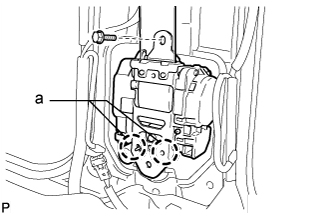

    A015D0TE01

    Note

    При установке устройства натяжения следите за тем, чтобы захваты автомобиля (отмеченные символом "a" на рисунке) вступали в контакт только с установочными поверхностями устройства натяжения.


    1. Совместите захваты с установочными отверстиями устройства натяжения переднего ремня безопасности.

    2. Установите замок ремня безопасности и закрепите его болтом.

      Torque:
      8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }

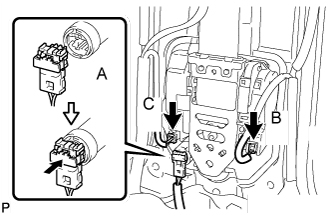

    3. A0157SKE01

      Подсоедините разъем преднатяжителям А, как показано на рисунке.

    4. Подсоедините разъем устройства снижения натяжения B.

    5. Для моделей с предаварийной системой безопасности:

      Подсоедините разъем предаварийной системы безопасности C.

    6. A015E24

      Закрепите плечевое крепление на регуляторе плечевого крепления ремня безопасности гайкой.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  3. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    A0159AD

    1. Проденьте крепление ремня безопасности через облицовочную накладку средней стойки кузова.

    2. Установите облицовочную накладку средней стойки кузова и закрепите 2 фиксатора и 2 направляющие.

    3. Вверните болт.

  4. УСТАНОВИТЕ ЗАДНИЙ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ

    A015DJ8

    Tech Tips

    Порядок установки заднего верхнего поручня с другой стороны аналогичен.


    1. Введите в зацепление 2 захвата, чтобы закрепить задний верхний поручень.

    2. Вверните 2 болта.

    3. A0155B7

      Введите в зацепление 4 захвата, чтобы закрепить 2 заглушки верхнего поручня.

  5. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

    A0155QQ

    Tech Tips


    • Для сиденья с ручным приводом:

      Для установки нижней облицовки средней стойки кузова переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с электроприводом:

      Для установки облицовочной накладки средней стойки кузова подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и посредством переключателя электропривода сиденья переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с ручным приводом:

      После перемещения переднего сиденья отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


    1. Установите нижнюю облицовку средней стойки кузова и введите в зацепление 2 захвата и 7 фиксаторов.

    2. A0158WN

      Установите крепление ремня безопасности и закрепите его болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  6. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tech Tips


    • Для сиденья с ручным приводом:

      Для установки нижней облицовочной накладки средней стойки кузова переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с электроприводом:

      Для установки нижней облицовочной накладки средней стойки кузова подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и посредством переключателя электропривода сиденья переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с электроприводом:

      После перемещения переднего сиденья отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


    1. A0155QQ

      Установите нижнюю облицовку средней стойки кузова и введите в зацепление 2 захвата и 7 фиксаторов.

    2. A0158WN

      Установите крепление ремня безопасности и закрепите его болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  7. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

    A0157IK

    1. Введите в зацепление 7 захватов и 4 фиксатора и установите опорную накладку.

  8. УСТАНОВИТЕ ЗАДНЮЮ НАКЛАДКУ ПОРОГА

    A0159DZ

    Tech Tips

    Порядок установки накладки порога с другой стороны аналогичен.


    1. Введите в зацепление 2 захвата, чтобы закрепить накладку порога.

  9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

    A0157IK

    1. Введите в зацепление 7 захватов и 4 фиксатора и установите опорную накладку.

  10. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  11. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    (см. стр. Click here).
