ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ (для моделей с правосторонним рулевым управлением) СНЯТИЕ

Click here
Click here
  1. Click here

    ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note:

    • После выключения зажигания системе навигации требуется приблизительно 90 с, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 90 с перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

    • После подсоединения провода необходимо инициализировать некоторые системы (см. стр.Click here).

  2. Click here

    СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без выключателя системы SRS)


    1. Наклейте защитную клейкую ленту, как показано на рисунке.

      Table 1. Обозначения на рисунке
      *1 Защитная клейкая лента

    2. С помощью съемника молдингов отцепите 6 захватов и снимите боковую панель приборов.

  3. Click here

    СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с выключателем системы SRS)


    1. Наклейте защитную клейкую ленту, как показано на рисунке.

      Table 2. Обозначения на рисунке
      *1 Защитная клейкая лента

    2. С помощью съемника молдингов отцепите 6 захватов.

    3. Отсоедините разъем и снимите боковую панель приборов.

  4. Click here

    СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1


    1. Наклейте защитную клейкую ленту, как показано на рисунке.

      Table 3. Обозначения на рисунке
      *1 Защитная клейкая лента

    2. С помощью съемника молдингов освободите 3 захвата и снимите облицовку панели приборов № 1.

  5. Click here

    СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2


    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. A0159Y8E01

      С помощью съемника молдингов освободите 2 захвата и снимите облицовку комбинации приборов № 2.

      Table 4. Обозначения на рисунке
      *A для моделей с системой посадки и запуска *B для моделей без системы посадки и запуска
      *1 Защитная клейкая лента - -
  6. Click here

    СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей без люка)


    1. Освободите 7 захватов и 4 фиксатора, и снимите опорную наладку.

  7. Click here

    СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с люком)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

  8. Click here

    СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с подкузовной панелью пола)


    1. Выверните 2 винта.

    2. Освободите 3 захвата.

    3. Отсоедините разъемы и снимите нижнюю крышку панели приборов № 1.

  9. Click here

    СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА


    1. Отверните колпачковую гайку.

    2. Освободите 2 фиксатора и снимите боковую облицовочную накладку кожуха.

  10. Click here

    СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1


    1. С помощью отвертки освободите 2 захвата и откройте крышку отверстия.

      Tip:

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      Table 5. Обозначения на рисунке
      *1 Защитная клейкая лента

    2. Для моделей с подушкой безопасности для защиты коленей водителя:


      1. Отверните 2 болта.

      2. A015CUJ

        Освободите 16 захватов.

    3. Для моделей без подушки безопасности для защиты коленей водителя:


      1. Отверните 2 болта.

      2. A015A9A

        Освободите 9 захватов.

    4. A0158MF

      для моделей с автоматическим кондиционером:


      1. Отцепите 2 захвата и снимите датчик температуры в салоне.

    5. A0156SA

      Отцепите 2 захвата и отсоедините 2 троса управления.

    6. Отсоедините разъемы и снимите нижнюю отделочную накладку панели приборов № 1.

  11. Click here

    СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1


    1. Освободите 4 захвата.

    2. Отсоедините разъемы и снимите крышку отверстия переключателя № 1.

  12. Click here

    СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя)


    1. A015A6DE01

      Выверните 5 болтов и снимите подушку безопасности для защиты коленей водителя.

    2. Отсоедините разъем.

      Note:

      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  13. Click here

    СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей без подушки безопасности для защиты коленей водителя)


    1. Отцепите 2 захвата и отсоедините разъем DLC3.

    2. Выверните 5 болтов и снимите нижнюю панель приборов.

  14. Click here

    СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С РАСПРЕДЕЛИТЕЛЬНЫМ БЛОКОМ


    1. С задней стороны:


      1. Отсоедините 2 разъема.

      2. Выверните болт и отверните 2 гайки.

    2. С передней стороны:


      1. Отсоедините 3 разъема.

    3. Снимите ЭБУ рулевого управления с распределительным блоком.

  15. Click here

    СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ

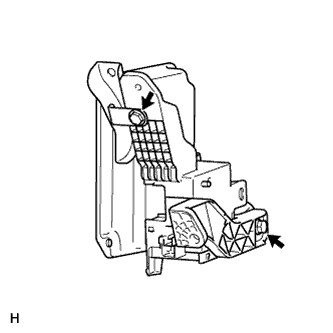

    1. A0158EV

      Выверните 2 болта и отсоедините ЭБУ рулевого управления от распределительного блока.
