СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 1VD-FTV), Diagnostic DTC:P0724

Код DTC Наименование DTC
P0724 Высокий уровень сигнала в цепи выключателя тормоза "B"

ОПИСАНИЕ

Данная цепь предотвращает заглохание двигателя при резком включении тормозов во время движения в состоянии блокировки.

Когда педаль тормоза нажата, выключатель передает в ECM сигнал. При этом ECM отключает муфту блокировки на время, пока продолжается торможение.

Код DTC Условие обнаружения DTC Неисправный участок
P0724 Выключатель стоп-сигналов остается включенным даже после того, как автомобиль выполнил 5 циклов "ОСТАНОВКА" (движение со скоростью менее 3 км/ч (2 мили в час)) – "ДВИЖЕНИЕ" (движение со скоростью более 30 км/ч (19 миль в час)) (логика диагностирования за 2 поездки).

  • Короткое замыкание в цепи сигнала выключателя стоп-сигналов

  • Выключатель стоп-сигналов

  • ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Этот DTC указывает на то, что выключатель стоп-сигналов остается включенным. Если выключатель стоп-сигналов остается включенным при движении в режиме GO-STOP (движение-остановка), ECM интерпретирует это как неисправность выключателя стоп-сигналов, включает MIL и сохраняет DTC. Чтобы была зарегистрирована неисправность, автомобиль должен пять раз в течение 2 ездовых циклов снизить скорость ниже 3 км/ч (2 миль в час) (состояние STOP) и увеличить скорость, по крайней мере, до 30 км/ч (19 миль в час) (состояние GO).

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

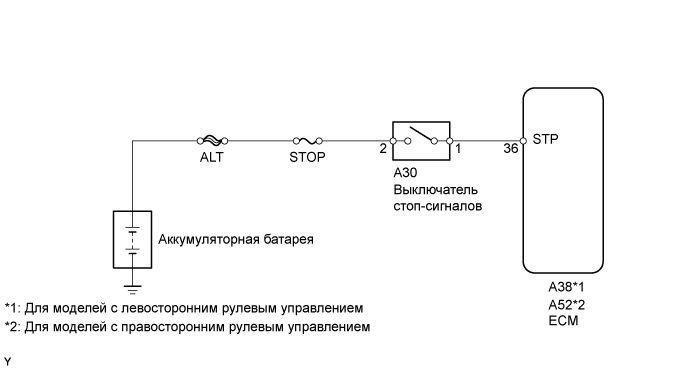

A015CNIE11

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ


  1. DATA LIST

    Tech Tips

    В режиме Data List на дисплей портативного диагностического прибора можно вывести данные о состоянии переключателей, датчиков, приводов и пр. без снятия деталей с автомобиля. Такая внешняя проверка может оказаться очень полезной, поскольку позволяет выявлять нерегулярно возникающие состояния и сигналы, не нарушая монтажа деталей и электропроводки. Считывание информации в режиме Data List на первом этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику.

    Note

    Значения, указанные в колонке "Нормальное состояние" приведенной ниже таблицы, являются справочными. Принимая решение об исправности той или иной детали, не ориентируйтесь исключительно на них.


    1. Прогрейте двигатель.

    2. Выключите зажигание.

    3. Подсоедините портативный диагностический прибор к DLC3.

    4. Установите замок зажигания в положение ON (ВКЛ).

    5. Включите портативный диагностический прибор.

    6. Войдите в следующие меню: Powertrain / ECT / Data List.

    7. Снимите показания параметров в режиме Data List, отображаемые на дисплее диагностического прибора.

      ECT
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Stop Light Switch

      Состояние выключателя стоп-сигналов /

      ON (ВКЛ) или OFF (ВЫКЛ)

      Педаль тормоза:


      • Нажата: ON (ВКЛ)

      • Отпущена: OFF (ВЫКЛ)

      		 -

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ


    1. A015AONE01

      Снимите выключатель стоп-сигналов (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      1 - 2 Штырь не нажат Менее 1 Ом
      3 - 4 Штырь нажат Менее 1 Ом
      1 - 2 Штырь нажат 10 кОм или более
      3 - 4 Штырь не нажат 10 кОм или более

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЕСМ)

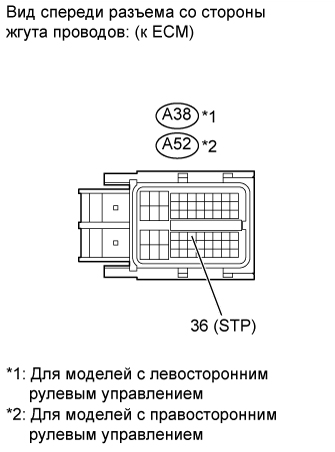

    1. A0158QYE10

      Отсоедините разъем ЭБУ.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Условие Номинальное сопротивление
      A38-36 (STP) - Масса кузова Педаль тормоза нажата 11-14 В
      A38-36 (STP) - Масса кузова Педаль тормоза отпущена Менее 1 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Условие Номинальное сопротивление
      A52-36 (STP) - Масса кузова Педаль тормоза нажата 11-14 В
      A52-36 (STP) - Масса кузова Педаль тормоза отпущена Менее 1 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ECM Click here
