ЗАДНЯЯ ДВЕРЬ РЕГУЛИРОВКА

A01IUB3E06

Tech Tips


  • Перед регулировкой положения двери на автомобилях, оснащенных боковыми подушками безопасности и подушками безопасности занавесочного типа, необходимо отсоединить аккумуляторную батарею. После регулировки убедитесь в исправности контрольной лампы аварийного состояния SRS, боковых подушек безопасности и подушек безопасности занавесочного типа.

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

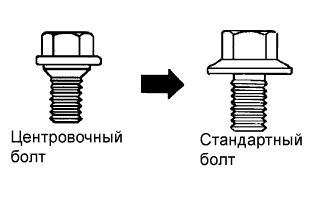

  • Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными (с шайбами).

  • Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Click here).


  1. ПРОВЕРЬТЕ ЗАДНЮЮ ДВЕРЬ

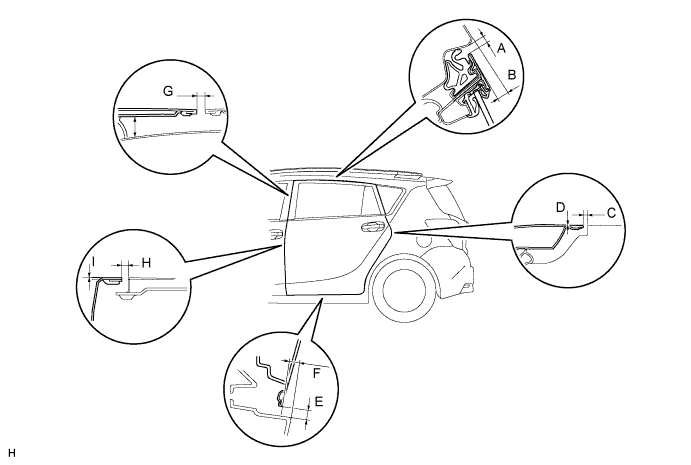

    A01IONEE01

    1. Убедитесь, что зазоры, измеренные на участках A-I, находятся в пределах номинального диапазона.

      Номинальное значение / Номинальный режим
      Область Заданные условия Область Заданные условия
      А 3,85 - 6,85 мм (0,152 - 0,270 дюйма) B 3,05 - 6,05 мм (0,120 - 0,238 дюйма)
      C 2,5 - 5,5 мм (0,0984 - 0,217 дюйма) D -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма)
      E (для справки) 3,85 - 7,85 мм (0,152 - 0,309 дюйма) F (для справки) 5,35 - 9,35 мм (0,211 - 0,368 дюйма)
      G 3,3 - 6,3 мм (0,123 - 0,248 дюйма) H 3,0 - 6,0 мм (0,118 - 0,236 дюйма)
      I -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма) - -

  2. ОТРЕГУЛИРУЙТЕ ЗАДНЮЮ ДВЕРЬ


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note


      • Для моделей с системой навигации (с жестким диском):

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее одной минуты перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

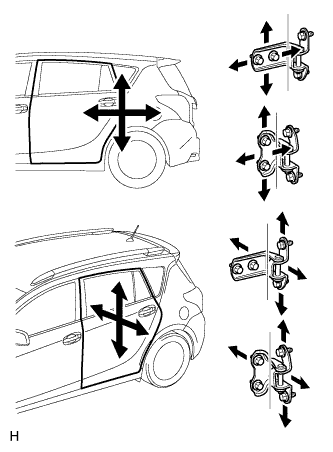

    2. A01IMXG

      Ослабьте болты крепления дверных петель на кузове и отрегулируйте положение двери.

    3. После регулировки затяните болты дверных петель на кузове.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

    4. Ослабьте болты крепления петли со стороны двери и отрегулируйте положение двери.

    5. После регулировки затяните болты петли со стороны двери.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

    6. С помощью торцевого ключа "TORX" T40 отрегулируйте положение защелки, слегка ослабив крепежные винты защелки и подбив ее молотком с пластмассовым покрытием.

    7. После регулировки затяните винты крепления защелки с помощью торцевого ключа "TORX" T40.

      Torque:
      23 Н*м  { 235 кгс*см, 17 фунт-сила-футов }

    8. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    9. Проверьте контрольную лампу аварийного состояния SRS (см. стр. Click here).
