РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с кабиной "Smart") СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки наружного ремня безопасности заднего сиденья в сборе.

Необходимые процедуры после снятия/установки/замены деталей
Заменяемая деталь или процедура Необходимые процедуры Воздействия/нерабочие функции в случае невыполнения Линк
Отсоедините провод от отрицательного вывода аккумуляторной батареи. Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 5 - 60 минут) Система запуска и останова

Click here

Сохраните в памяти нейтральное положение рулевого колеса Предаварийная система безопасности

Click here

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    CAUTION:

    Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

    Для типа A:

    Нажмите здесь Click here

    Для типа B:

    Нажмите здесь Click here

    B0027KR

    Для типа C:

    Нажмите здесь Click here

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесь Click here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:


    • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    • Развертывание подушки безопасности по какой-либо причине может привести к несчастному случаю.

    B002926

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  3. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесь Click here

  4. СНИМИТЕ ОБЛИЦОВКУ ЗАДНЕЙ ПАНЕЛИ

    Нажмите здесь Click here

  5. СНИМИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ (для моделей с напольным креплением)


    1. B00250V

      Выверните болт и отсоедините напольное крепление левого заднего ремня безопасности с катушкой и преднатяжителем в сборе № 1.

  6. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ НАРУЖНУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ

    Нажмите здесь Click here

  7. СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

    Нажмите здесь Click here

  8. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ № 1 В СБОРЕ


    1. B0026E7

      Выверните болт и отсоедините плечевое крепление ремня безопасности левого заднего сиденья № 1.

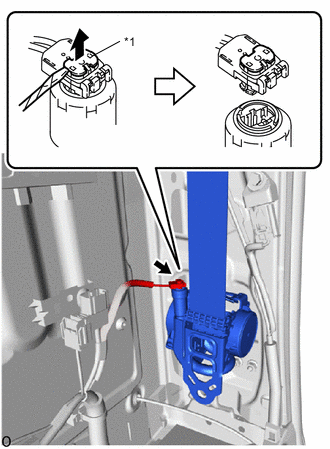

    2. B00258RC01
      *1 Кнопка блокировки
      B00252Y Защитная клейкая лента

      С помощью отвертки вытяните кнопку фиксации, как показано на рисунке, чтобы разблокировать замок, и отсоедините разъем преднатяжителя, как показано на рисунке.

    3. B0027DI

      Выверните болт.

    4. Освободите 2 направляющие и снимите левый задний ремень безопасности с катушкой и преднатяжителем № 1 в сборе.
