СИСТЕМА НАВИГАЦИИ Цепь микрофона между микрофоном и приемником системы навигации в сборе

ОПИСАНИЕ

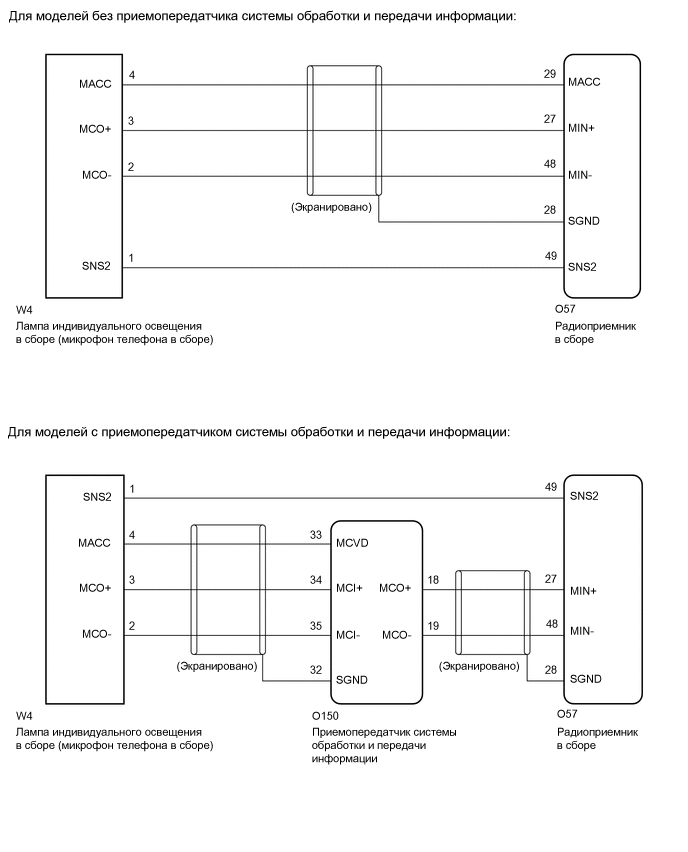

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01VT7DE26

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ МИКРОФОН (ПРОВЕРКА РАБОТЫ)


    1. A01VRZL

      Войдите в экран "Microphone Check" (проверка микрофона). См. операцию "Проверьте микрофон" в разделе "Проверка работы".

      Нажмите здесь Click here

    2. Говоря в микрофон, убедитесь в том, что индикатор входного уровня микрофона изменяется в соответствии с поступающим голосом.

    3. Нажмите на переключатель записи и запишите голосовую информацию.

      Tech Tips


      • Выберите переключатель записи, когда электродвигатель вентилятора системы кондиционирования выключен. Если выходной дефлектор системы кондиционирования направлен на микрофон, может записываться шум.

      • Голос может записываться в течение 5 с.

    4. Убедитесь в том, что индикатор записи остается включенным во время записи, и записанный голос воспроизводится нормально, без шумов и искажений.

      OK
      Все результаты проверки в норме.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

  2. ПРОВЕРЬТЕ МОДЕЛЬ


    1. Выберите модель для проверки.

      Результат
      Результат Перейти к
      Для моделей с приемопередатчиком системы обработки и передачи информации A
      Для моделей без приемопередатчика системы обработки и передачи информации B

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ)) Click here

    A

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ))


    1. Отсоедините разъем О57 радиоприемника в сборе.

    2. Отсоедините разъем W4 лампы индивидуального освещения в сборе (микрофона телефона в сборе).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O57-49 (SNS2) - W4-1 (SNS2) Всегда Менее 1 Ом
      O57-49 (SNS2) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ)


    1. Отсоедините разъем О57 радиоприемника в сборе.

    2. Отсоедините разъем O150 приемопередатчика системы обработки и передачи информации.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O57-27 (MIN+) - O150-18 (MCO+) Всегда Менее 1 Ом
      O57-48 (MIN-) - O150-19 (MCO-) Всегда Менее 1 Ом
      O57-27 (MIN+) - масса Всегда 10 кОм или более
      O57-48 (MIN-) - масса Всегда 10 кОм или более
      O57-28 (SGND) - масса Всегда 10 кОм или более
      Результат
      Перейдите к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ — ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ))


    1. Отсоедините разъем O150 приемопередатчика системы обработки и передачи информации.

    2. Отсоедините разъем W4 лампы индивидуального освещения в сборе (микрофона телефона в сборе).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      O150-33 (MCVD) - W4-4 (MACC) Всегда Менее 1 Ом
      O150-34 (MCI+) - W4-3 (MCO+) Всегда Менее 1 Ом
      O150-35 (MCI-) - W4-2 (MCO-) Всегда Менее 1 Ом
      O150-33 (MCVD) - масса Всегда 10 кОм или более
      O150-34 (MCI+) - масса Всегда 10 кОм или более
      O150-35 (MCI-) - масса Всегда 10 кОм или более
      O150-32 (SGND) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ


    1. Отсоедините разъем O150 приемопередатчика системы обработки и передачи информации.

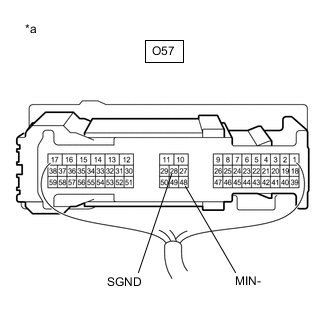

    2. A01VS8YC30
      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      Подсоедините разъем О57 радиоприемника в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O57-28 (SGND) - масса Всегда Менее 1 Ом
      O57-48 (MIN-) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Нажмите здесь Click here

    OK

  7. ПРОВЕРЬТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ


    1. Подсоедините разъем O150 приемопередатчика системы обработки и передачи информации.

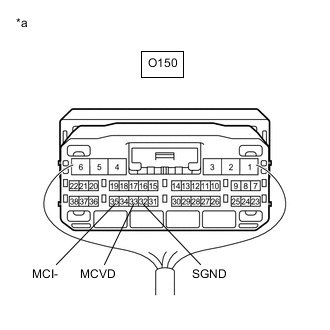

    2. A01VSJOC25
      *a

      Устройство с подсоединенным жгутом проводов

      (приемопередатчик системы обработки и передачи информации)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      O150-33 (MCVD) - масса Выключатель зажигания в положении ACC 4 - 6 В

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O150-35 (MCI-) - масса Всегда Менее 1 Ом
      O150-32 (SGND) - масса Всегда Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К ШАГУ 10 Click here

    NG

    ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ Нажмите здесь Click here

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ))


    1. Отсоедините разъем О57 радиоприемника в сборе.

    2. Отсоедините разъем W4 лампы индивидуального освещения в сборе (микрофона телефона в сборе).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O57-49 (SNS2) - W4-1 (SNS2) Всегда Менее 1 Ом
      O57-29 (MACC) - W4-4 (MACC) Всегда Менее 1 Ом
      O57-27 (MIN+) - W4-3 (MCO+) Всегда Менее 1 Ом
      O57-48 (MIN-) - W4-2 (MCO-) Всегда Менее 1 Ом
      O57-49 (SNS2) - масса Всегда 10 кОм или более
      O57-29 (MACC) - масса Всегда 10 кОм или более
      O57-27 (MIN+) - масса Всегда 10 кОм или более
      O57-48 (MIN-) - масса Всегда 10 кОм или более
      O57-28 (SGND) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  9. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ


    1. Подсоедините разъем О57 радиоприемника в сборе.

    2. Подсоедините разъем W4 лампы индивидуального освещения в сборе (микрофона телефона в сборе).

    3. A01VS8YC26
      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      O57-29 (MACC) - масса Выключатель зажигания в положении ACC 4 - 6 В

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O57-28 (SGND) - масса Всегда Менее 1 Ом
      O57-48 (MIN-) - масса Всегда Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Нажмите здесь Click here

    OK

  10. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ


    1. Снимите лампу индивидуального освещения в сборе (микрофона телефона в сборе).

      Нажмите здесь Click here

    2. A01VR4KC21
      *a

      Устройство с неподсоединенным жгутом проводов

      (Лампа индивидуального освещения в сборе (микрофон телефона в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 (SNS2) - 2 (MCO-) Всегда Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К ШАГУ 12 Click here

    OK

  11. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ)


    1. Подсоедините разъем О57 радиоприемника в сборе.

    2. Подсоедините разъем W4 лампы индивидуального освещения в сборе (микрофона телефона в сборе).

    3. Включите зажигание (ACC).

    4. A01VS2SC41
      *a

      Устройство с подсоединенным жгутом проводов

      (Лампа индивидуального освещения в сборе (микрофон телефона в сборе))

      Подключите осциллограф к контактам 3 (MCO+) и 2 (MCO-) разъема W4 лампы индивидуального освещения (микрофона телефона).

    5. Проверьте форму сигнала лампы индивидуального освещения (микрофона телефона) с помощью осциллографа.

      Результат
      Результат Следующий шаг
      Выводится сигнал, форма которого синхронизирована с голосовым сигналом, поступающим на лампу индивидуального освещения (телефон с микрофоном в сборе). А
      Не выводится сигнал, форма которого синхронизирована с голосовым сигналом, поступающим на лампу индивидуального освещения (телефон с микрофоном в сборе). B

    А

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    B

  12. ЗАМЕНИТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ


    1. Замените микрофон телефона в сборе новым или заведомо исправным.

      Нажмите здесь Click here

    2. Проверьте, проявляется ли такая же неисправность снова.

      Результат
      Результат Следующий шаг
      Неисправность не повторяется (восстанавливается нормальная работа). А
      Неисправность проявляется снова. B

    А

    КОНЕЦ

    B

    ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ Нажмите здесь Click here
