ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

   Нажмите здесь Click here

2. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ




   • Для моделей с левосторонним рулевым управлением:

     Нажмите здесь Click here

   • Для моделей с правосторонним рулевым управлением:

     Нажмите здесь Click here

3. СНИМИТЕ ЛОТОК АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с левосторонним рулевым управлением)




   1.

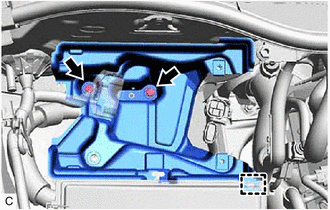

      Отсоедините зажим топливопровода от лотка аккумуляторной батареи.

   2. Выверните 2 болта и снимите лоток аккумуляторной батареи.

4. СНИМИТЕ ЛОТОК АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с правосторонним рулевым управлением)




   1.

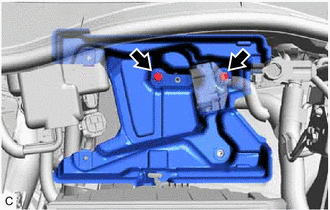

      Выверните 2 болта и снимите лоток аккумуляторной батареи.

5. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ




   1. Для ряда 1:




      1.

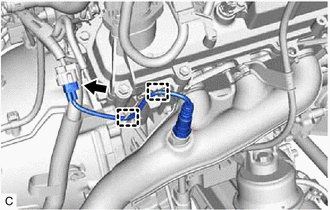

         Отсоедините разъем датчика состава топливовоздушной смеси.

      2. Расцепите 2 зажима жгута проводов.

      3.

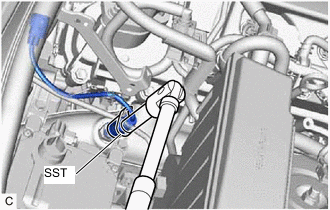

         С помощью SST снимите датчик состава топливовоздушной смеси с правого выпускного коллектора.

         SST

         09224-00010

         Note

         Если датчик состава топливовоздушной смеси падал или подвергался ударам, замените его.

   2. Для ряда 2:




      1.

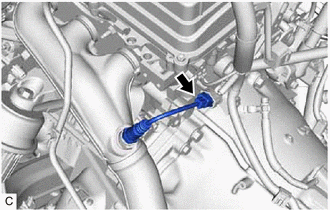

         Отсоедините разъем датчика состава топливовоздушной смеси.

      2.

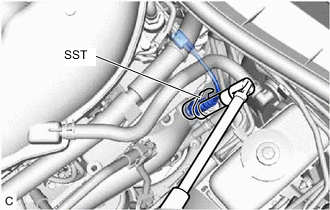

         С помощью SST снимите датчик состава топливовоздушной смеси с левого выпускного коллектора.

         SST

         09224-00010

         Note

         Если датчик состава топливовоздушной смеси падал или подвергался ударам, замените его.
