КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ

   Note

   При установке кабеля электродвигателя старайтесь не погнуть основание кабеля электродвигателя со стороны гибридной трансмиссии.




   1.

      Установите кабель электродвигателя на гибридную трансмиссию в сборе и временного закрепите его 2 болтами, используя изолированный инструмент.

      Note

      Не допускайте попадания посторонних веществ, воды и т. п. на контакты кабеля электродвигателя и в зону их установки.

      Tech Tips

      При установке кабеля электродвигателя поддерживайте его рукой, чтобы не погнуть основание кабеля электродвигателя.

   2. Используя изолированный инструмент, затяните 2 болта в порядке, показанном на рисунке.

      Torque:

      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

   3. Установите кабель электродвигателя на гибридную трансмиссию в сборе и закрепите его 3 болтами, используя изолированный инструмент.

      Torque:

      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

      Note

      Не допускайте попадания посторонних веществ, воды и т. п. на контакты кабеля электродвигателя и в зону их установки.

      Tech Tips

      При установке кабеля электродвигателя поддерживайте его рукой, чтобы не погнуть основание кабеля электродвигателя.

   4. Введите в зацепление 2 захвата и установите новую заглушку контактов на гибридную трансмиссию.

      Note




      • Убедитесь, что заглушка контакта надежно установлена.

      • Старайтесь не сжимать кольцевое уплотнение.

   5.

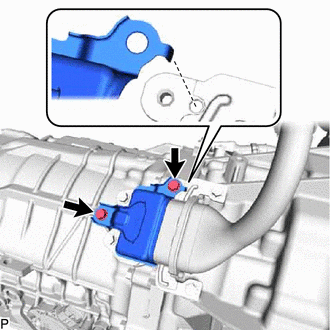

      Используя изолированный инструмент, установите крышку разъема на кабель электродвигателя и гибридную трансмиссию в сборе и закрепите ее 2 болтами.

      Torque:

      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

      Note

      Обязательно вставьте выступающую часть крышки разъема до упора в отверстие стопора, а затем затяните болты.

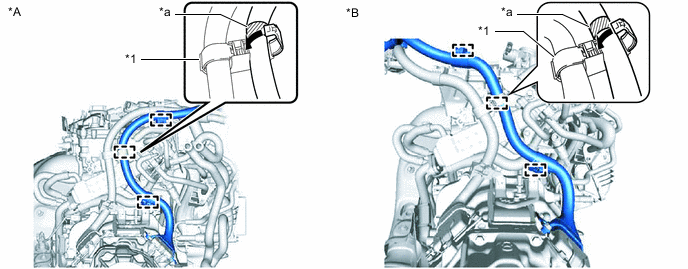

   6. Подсоедините 2 зажима к двигателю в сборе и гибридной трансмиссии в сборе.



      *A	Для моделей с левосторонним рулевым управлением	*B	Для моделей с правосторонним рулевым управлением
      *1	Зажим жгута проводов	-	-
      *a	Метка	-	-

   7. Введите в зацепление замок зажима жгута проводов со стороны кабеля электродвигателя, чтобы закрепить кабель электродвигателя, как показано на рисунке.

      Tech Tips

      Совместите зажим жгута проводов с меткой.

2. УСТАНОВИТЕ ДВИГАТЕЛЬ С ТРАНСМИССИЕЙ В СБОРЕ
