СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей с системой посадки и запуска), Diagnostic DTC:B279A

Код DTC Наименование DTC
B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы

ОПИСАНИЕ


№ DTC Неисправность Условие обнаружения DTC Неисправный участок Примечание
B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы В линии передачи данных (IMI - EFIO) между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера)*1 или ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2 постоянно действует высокий уровень (логика диагностирования за 1 поездку*3).

  • Жгут или разъем

  • Блок идентификационного кода (ЭБУ кода иммобилайзера)*1

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2

  • ECM

  • Телефонный приемопередатчик в сборе*4

Операция подтверждения вывода DTC:


  • Включите зажигание (IG) и подождите 10 с.

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается (первоначальное сгорание происходит, и коленчатый вал двигателя прокручивается, а затем сгорание прекращается) Двигатель не запускается
Связанные параметры в режимах Data List и Active Test
№ DTC Режимы Data List и Active Test
B279A -

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

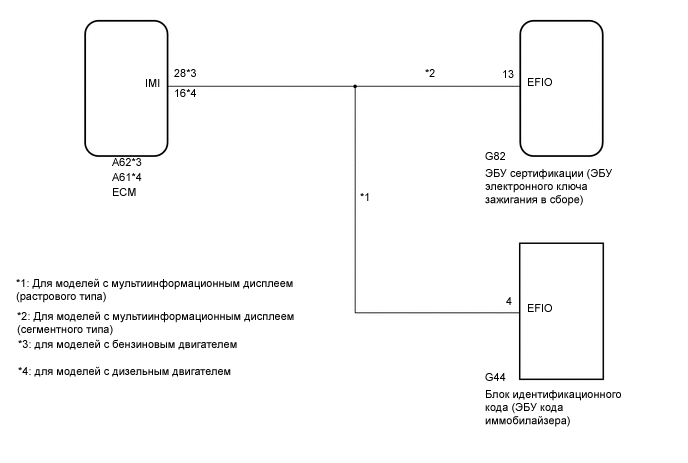

  1. 1. для моделей без системы блокировки

    A01V710E04

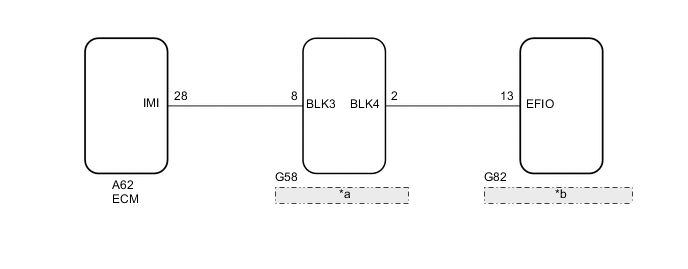

  2. 2. для моделей с системой блокировки

    A01VAFVE02
    *a Телефонный приемопередатчик в сборе
    *b ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*1, блока идентификационного кода (ЭБУ кода иммобилайзера)*2 или телефонного приемопередатчика в сборе*3 обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

  • При замене приемопередатчика телефона в сборе необходимо настроить контрактный режим.*3


  • *1: Для моделей с мультиинформационным дисплеем (сегментного типа)

  • *2: для моделей с мультиинформационным дисплеем (растрового типа)

  • *3: для моделей с системой блокировки

Tech Tips

Если код DTC B279A и код DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания) выводятся одновременно, в первую очередь выполните поиск неисправностей для кода DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Powertrain > Engine > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Powertrain > Engine > Trouble Codes
      Powertrain > Engine and ECT > Trouble Codes

      Tech Tips

      Если выводятся коды, отличные от DTC B279A, в первую очередь выполните поиск неисправностей для данных DTC.

      Результат
      Перейти к
      DTC B279A не выводится
      Помимо DTC B279A выводятся другие DTC

    Помимо DTC B279A выводятся другие DTC

    СМ. ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    DTC B279A не выводится

  3. ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ


    1. Выключите зажигание.

    2. Убедитесь, что разъемы должным образом подсоединены к ECM, блоку идентификационного кода (ЭБУ кода иммобилайзера)*1, ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2 и телефонному приемопередатчику в сборе*3.


      • *1: Для моделей с мультиинформационным дисплеем (растрового типа)

      • *2: Для моделей с мультиинформационным дисплеем (сегментного типа)

      • *3: для моделей с системой блокировки

      OK
      Разъемы подсоединены должным образом.
      Результат
      Перейти к
      OK (для моделей без системы блокировки)
      OK (для моделей с системой блокировки)
      NG

    OK (для моделей с системой блокировки)

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ) Click here

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

    OK (для моделей без системы блокировки)

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА [ЭБУ КОДА ИММОБИЛАЙЗЕРА] ИЛИ ЭБУ СЕРТИФИКАЦИИ [ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ] – ECM)


    • *1: Для моделей с мультиинформационным дисплеем (растрового типа)

    • *2: Для моделей с мультиинформационным дисплеем (сегментного типа)

    • *3: для моделей с бензиновым двигателем

    • *4: для моделей с дизельным двигателем


    1. Отсоедините разъем G44 блока идентификационного кода (ЭБУ кода иммобилайзера).*1

    2. Отсоедините разъем G82 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*2

    3. Отсоедините разъем A62*3 или A61*4 ECM.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      для моделей с бензиновым двигателем
      Подключение диагностического прибора Условие Заданные условия
      G44-4 (EFIO) - A62-28 (IMI)*1 Всегда Менее 1 Ом
      G82-13 (EFIO) - A62-28 (IMI)*2
      A62-28 (IMI) - масса Всегда 10 кОм или более
      G44-4 (EFIO) - масса*1 Всегда 10 кОм или более
      G82-13 (EFIO) - масса*2 Всегда 10 кОм или более
      для моделей с дизельным двигателем
      Подключение диагностического прибора Условие Заданные условия
      G44-4 (EFIO) - A61-16 (IMI)*1 Всегда Менее 1 Ом
      G82-13 (EFIO) - A61-16 (IMI)*2
      A61-16 (IMI) - масса Всегда 10 кОм или более
      G44-4 (EFIO) - масса*1 Всегда 10 кОм или более
      G82-13 (EFIO) - масса*2 Всегда 10 кОм или более

      • *1: Для моделей с мультиинформационным дисплеем (растрового типа)

      • *2: Для моделей с мультиинформационным дисплеем (сегментного типа)

    5. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      для моделей с бензиновым двигателем
      Подключение диагностического прибора Условие Заданные условия
      A62-28 (IMI) - масса Всегда Менее 1 В
      G44-4 (EFIO) - масса*1 Всегда Менее 1 В
      G82-13 (EFIO) - масса*2 Всегда Менее 1 В
      для моделей с дизельным двигателем
      Подключение диагностического прибора Условие Заданные условия
      A61-16 (IMI) - масса Всегда Менее 1 В
      G44-4 (EFIO) - масса*1 Всегда Менее 1 В
      G82-13 (EFIO) - масса*2 Всегда Менее 1 В

      • *1: Для моделей с мультиинформационным дисплеем (растрового типа)

      • *2: Для моделей с мультиинформационным дисплеем (сегментного типа)

      Результат
      Перейти к
      OK (для моделей с мультиинформационным дисплеем (растрового типа))
      OK (для моделей с мультиинформационным дисплеем (сегментного типа))
      NG

    OK (для моделей с мультиинформационным дисплеем (сегментного типа))

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK (для моделей с мультиинформационным дисплеем (растрового типа))

  5. ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)


    1. Замените блок идентификационного кода (ЭБУ кода иммобилайзера) новым.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  6. ЗАРЕГИСТРИРУЙТЕ ОПОЗНАВАТЕЛЬНЫЕ КОДЫ


    1. Зарегистрируйте коды опознования в блоках ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  7. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  8. УДАЛИТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Powertrain > Engine > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  9. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Powertrain > Engine > Trouble Codes
      Powertrain > Engine and ECT > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      Результат
      Следующий шаг
      DTC B279A не выводится
      DTC B279A выводится (для моделей с 2AR-FE)
      Выводится диагностический код неисправности DTC B279A (для моделей с 3ZR-FAE)
      DTC B279A выводится (для моделей с 3ZR-FE)
      Код DTC B279A выводится (для моделей с 1AD-FTV)
      DTC B279A выводится (для моделей с 2AD-FTV)
      Код DTC B279A выводится (для моделей с 2AD-FHV)

    DTC B279A не выводится

    КОНЕЦ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА [ЭБУ КОДА ИММОБИЛАЙЗЕРА] НЕИСПРАВЕН)

    DTC B279A выводится (для моделей с 2AR-FE)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    Выводится диагностический код неисправности DTC B279A (для моделей с 3ZR-FAE)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    DTC B279A выводится (для моделей с 3ZR-FE)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    Код DTC B279A выводится (для моделей с 1AD-FTV)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    DTC B279A выводится (для моделей с 2AD-FTV)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    Код DTC B279A выводится (для моделей с 2AD-FHV)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

  10. ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)


    1. Замените ЭБУ сертификации (ЭБУ электронного ключа зажигания) новым.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  11. ЗАРЕГИСТРИРУЙТЕ ОПОЗНАВАТЕЛЬНЫЕ КОДЫ


    1. Зарегистрируйте коды опознования в блоках ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  12. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  13. УДАЛИТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Powertrain > Engine > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  14. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Powertrain > Engine > Trouble Codes
      Powertrain > Engine and ECT > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      Результат
      Перейти к
      DTC B279A не выводится
      DTC B279A выводится (для моделей с 2AR-FE)
      Выводится диагностический код неисправности DTC B279A (для моделей с 3ZR-FAE)
      DTC B279A выводится (для моделей с 3ZR-FE)
      Код DTC B279A выводится (для моделей с 1AD-FTV)
      DTC B279A выводится (для моделей с 2AD-FTV)
      Код DTC B279A выводится (для моделей с 2AD-FHV)

    DTC B279A не выводится

    КОНЕЦ (ЭБУ СЕРТИФИКАЦИИ [ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ] НЕИСПРАВЕН)

    DTC B279A выводится (для моделей с 2AR-FE)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    Выводится диагностический код неисправности DTC B279A (для моделей с 3ZR-FAE)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    DTC B279A выводится (для моделей с 3ZR-FE)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    Код DTC B279A выводится (для моделей с 1AD-FTV)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    DTC B279A выводится (для моделей с 2AD-FTV)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    Код DTC B279A выводится (для моделей с 2AD-FHV)

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

  15. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ)


    1. Отсоедините разъем A62 ECM.

    2. Отсоедините разъем G58 приемопередатчика телефона в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A62-28 (IMI) - G58-8 (BLK3) Всегда Менее 1 Ом
      A62-28 (IMI) - масса Всегда 10 кОм или более
      G58-8 (BLK3) - масса Всегда 10 кОм или более

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A62-28 (IMI) - масса Всегда Менее 1 В
      G58-8 (BLK3) - масса Всегда Менее 1 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  16. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ)


    1. Отсоедините разъем G82 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Отсоедините разъем G58 приемопередатчика телефона в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G82-13 (EFIO) - G58-2 (BLK4) Всегда Менее 1 Ом
      G82-13 (EFIO) - масса Всегда 10 кОм или более
      G58-2 (BLK4) - масса Всегда 10 кОм или более

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      G82-13 (EFIO) - масса Всегда Менее 1 В
      G58-2 (BLK4) - масса Всегда Менее 1 В
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  17. ЗАМЕНИТЬ ПРИЕМОПЕРЕДАТЧИК ТЕЛЕФОНА В СБОРЕ


    1. Временно замените телефонный приемопередатчик в сборе новым или заведомо исправным.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  18. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  19. УДАЛИТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  20. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Powertrain > Engine and ECT > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      Результат
      Перейти к
      DTC B279A не выводится
      Выводится DTC B279A

    DTC B279A не выводится

    КОНЕЦ (ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ НЕИСПРАВЕН)

    Выводится DTC B279A

    ПЕРЕЙДИТЕ К ШАГУ 10 Click here
