РЕЛЕ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ РЕЛЕ ФАР




   1.

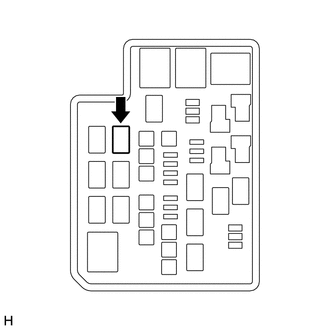

      Извлеките реле фар из левого блока реле моторного отсека.

   2.

      Проверьте сопротивление.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Контакты для подключения диагностического прибора Условие Заданные условия 3 - 5 Напряжение аккумуляторной батареи не подается на контакты 1 и 2 10 кОм или более Напряжение аккумуляторной батареи подается на контакты 1 и 2 Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените реле фар.

   3. Установите реле фар в левый блок реле моторного отсека.

2. ПРОВЕРЬТЕ РЕЛЕ ПЕРЕКЛЮЧАТЕЛЯ СВЕТА ФАР




   1.

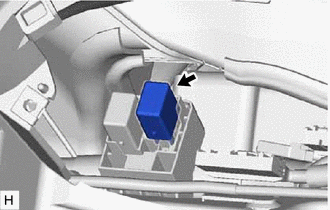

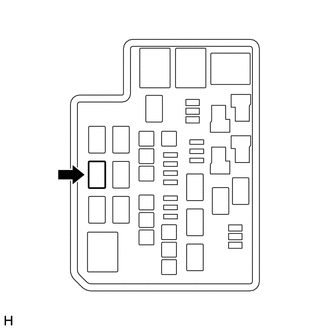

      Извлеките реле переключателя света фар из левого блока реле моторного отсека.

   2.

      Проверьте сопротивление.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 3 - 5 Напряжение аккумуляторной батареи не подается на контакты 1 и 2 10 кОм или более Напряжение аккумуляторной батареи подается на контакты 1 и 2 Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените реле переключателя света фар.

   3. Установите реле переключателя света фар в левый блок реле моторного отсека.

3. ПРОВЕРЬТЕ РЕЛЕ ПРОТИВОТУМАННЫХ ФАР (для моделей с противотуманными фарами)




   1.

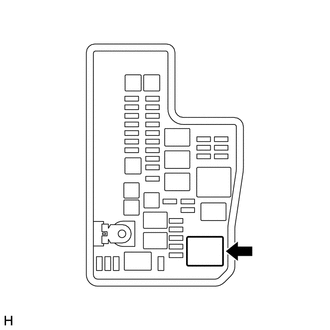

      Извлеките реле противотуманных фар из правого блока реле моторного отсека.

   2.

      Проверьте сопротивление.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 3 - 5 Напряжение аккумуляторной батареи не подается на контакты 1 и 2 10 кОм или более Напряжение аккумуляторной батареи подается на контакты 1 и 2 Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените реле противотуманных фар.

   3. Установите реле противотуманных фар в правый блок реле моторного отсека.

4. ПРОВЕРЬТЕ РЕЛЕ СИСТЕМЫ ПОДФАРНИКОВ, ВКЛЮЧАЕМЫХ ПРИ ДВИЖЕНИИ В СВЕТЛОЕ ВРЕМЯ СУТОК (для моделей с системой подфарников, включаемых при движении в светлое время суток)




   1.

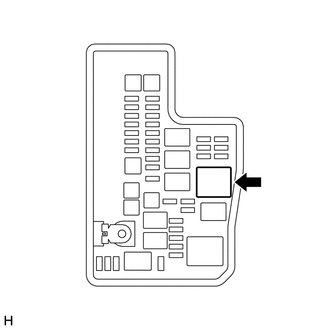

      Извлеките реле системы подфарников, включаемых при движении в светлое время суток, из правого блока реле моторного отсека.

   2.

      Проверьте сопротивление.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 3 - 5 Напряжение аккумуляторной батареи не подается на контакты 1 и 2 10 кОм или более Напряжение аккумуляторной батареи подается на контакты 1 и 2 Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените реле подфарников, включаемых при движении в светлое время суток.

   3. Установите реле системы подфарников, включаемых при движении в светлое время суток, в правый блок реле моторного отсека.

5. ПРОВЕРЬТЕ РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ (для моделей с левосторонним рулевым управлением)




   1. Снимите щиток приборов в сборе.

      Нажмите здесь Click here

   2.

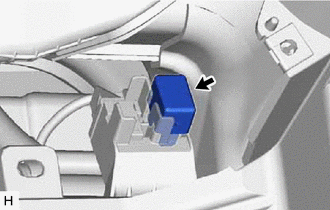

      Снимите реле задних противотуманных фонарей.

   3.

      Проверьте сопротивление.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 3 - 5 Напряжение аккумуляторной батареи не подается на контакты 1 и 2 10 кОм или более Напряжение аккумуляторной батареи подается на контакты 1 и 2 Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените реле задних противотуманных фонарей.

   4. Установите реле задних противотуманных фонарей.

   5. Установите щиток приборов в сборе.

      Нажмите здесь Click here

6. ПРОВЕРЬТЕ РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ (для моделей с правосторонним рулевым управлением)




   1. Снимите щиток приборов в сборе.

      Нажмите здесь Click here

   2.

      Снимите реле задних противотуманных фонарей.

   3.

      Проверьте сопротивление.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 3 - 5 Напряжение аккумуляторной батареи не подается на контакты 1 и 2 10 кОм или более Напряжение аккумуляторной батареи подается на контакты 1 и 2 Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените реле задних противотуманных фонарей.

   4. Установите реле задних противотуманных фонарей.

   5. Установите щиток приборов в сборе.

      Нажмите здесь Click here
