ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ (для моделей с правосторонним рулевым управлением с кузовом типа "хэтчбэк") СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

   Tech Tips

   Выполните действия в том же порядке, что и для левой стороны.

   Нажмите здесь Click here

2. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

   Tech Tips

   Порядок выполнения работ одинаков для правой и левой стороны.

3. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с панелью полки багажного отделения)

   Нажмите здесь Click here

4. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

5. СНИМИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения)

   Нажмите здесь Click here

6. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой задней полки багажного отделения)

   Нажмите здесь Click here

7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (для моделей с облицовкой отделения для мелких вещей)

   Нажмите здесь Click here

8. СНИМИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

   Нажмите здесь Click here

9. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

   Нажмите здесь Click here

10. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

11. СНИМИТЕ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесь Click here

12. СНЯТЬ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

13. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

14. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

15. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

16. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (с правой стороны)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

17. ОТСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

18. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

19. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ такой же, как для правой стороны.

20. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ такой же, как для правой стороны.

21. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ такой же, как для правой стороны.

22. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ такой же, как для правой стороны.

23. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (с левой стороны)

    Tech Tips

    Порядок выполнения работ такой же, как для правой стороны.

24. ОТСОЕДИНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для правой стороны.

25. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tech Tips

    Порядок выполнения работ такой же, как для правой стороны.

26. СНИМИТЕ ПЕТЛЮ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесь Click here

27. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесь Click here

28. СНИМИТЕ БОКОВОЙ КРЮК ОБЛИЦОВКИ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2

    Нажмите здесь Click here

29. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с панелью полки багажного отделения)

    Нажмите здесь Click here

30. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

31. СНИМИТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК В СБОРЕ (для моделей с низкочастотным динамиком)

    Нажмите здесь Click here

32. СНИМИТЕ РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ




    1.

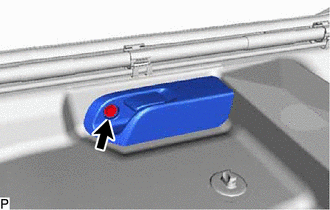

       Выверните винт.

    2.

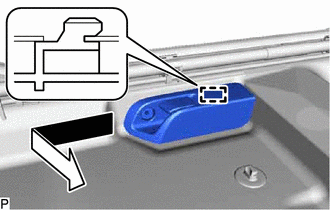

       Освободите направляющую и отсоедините рычаг открывания устройства блокировки топливной крышки в сборе, как показано на рисунке.

    3.

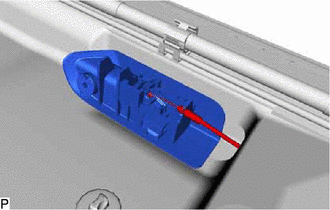

       Отсоедините трос устройства блокировки топливной крышки и снимите рычаг открывания устройства блокировки топливной крышки.

33. СНИМИТЕ ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ (для задней стороны)




    1.

       Отсоедините трос устройства блокировки топливной крышки.

    2.

       Освободите 2 захвата.

    3.

       Снимите трос устройства блокировки топливной крышки, как показано на рисунке.

34. СНИМИТЕ ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ (для передней стороны)




    1.

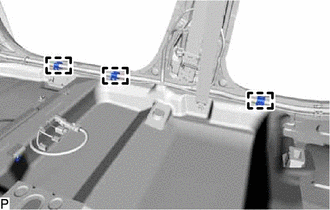

       Расцепите 3 зажима.

       Tech Tips

       Выполните действия в том же порядке, что и для левой стороны.

    2.

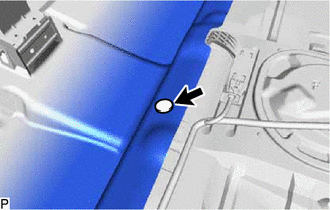

       С помощью съемника фиксаторов освободите фиксатор.

    3. Отверните напольный коврик таким образом,чтобы можно было снять трос устройства блокировки топливной крышки в сборе.

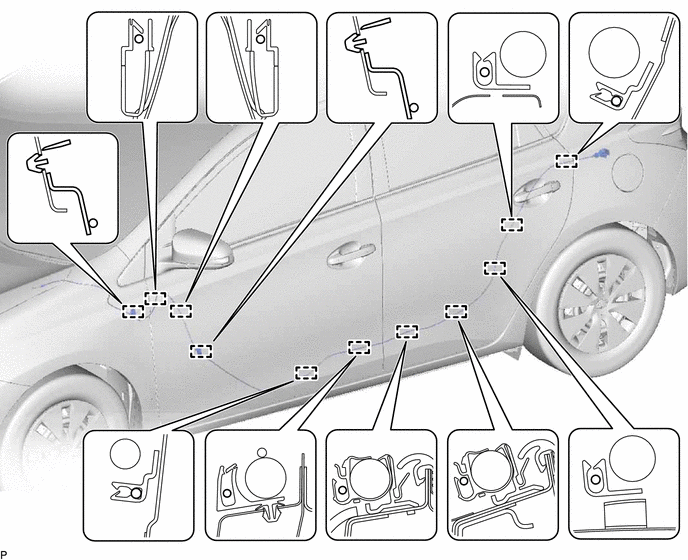

    4. Отцепите 11 зажимов и снимите трос устройства блокировки топливной крышки в сборе.
