ЗАДНЯЯ ДВЕРЬ (для моделей с кузовом типа "хэтчбэк", "универсал") РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с электрическими стеклоподъемниками)

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесь Click here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с электрическими стеклоподъемниками)

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  3. СНИМИТЕ ЗАДНИЙ ПОДЛОКОТНИК В СБОРЕ (для моделей без электрических стеклоподъемников)

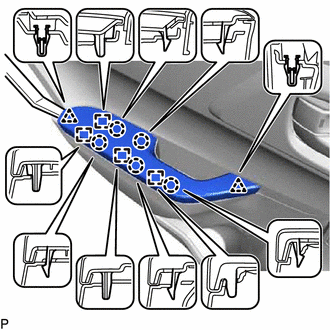

    1. A012LSQ

      С помощью съемника молдингов освободите 2 фиксатора, 5 захватов и 4 направляющих и снимите подлокотник заднего сиденья в сборе.

  4. СНИМИТЕ ЗАДНИЙ ПОДЛОКОТНИК В СБОРЕ (для моделей с электрическими стеклоподъемниками)

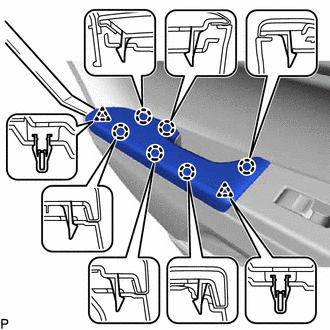

    1. A012LFB

      С помощью съемника молдингов освободите 2 фиксатора и 6 захватов и снимите подлокотник заднего сиденья.

  5. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)

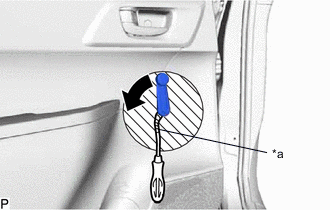

    1. A012FR4C01
      *a Защитная клейкая лента
      A012F6O Защитная клейкая лента

      Наклейте защитную клейкую ленту в месте, показанном на рисунке.

    2. Вставьте съемник фиксаторов между пластиной внутренней ручки стеклоподъемника задней двери и облицовочной панелью передней двери.

    3. С помощью вставленного съемника фиксаторов поверните ручку стеклоподъемника задней двери, как показано на рисунке.

    4. Снимите ручку стеклоподъемника задней двери и пружинное стопорное кольцо ручки стеклоподъемника задней двери.

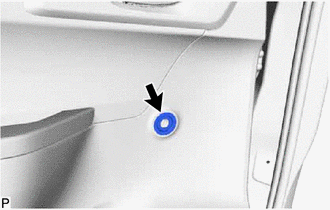

    5. A012FQR

      Снимите пластину внутренней ручки стеклоподъемника задней двери.

  6. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками)

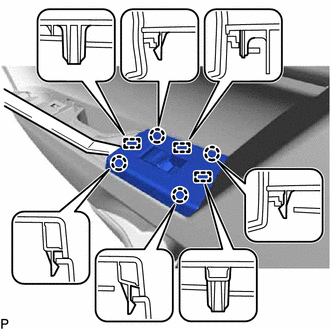

    1. A012KN9

      С помощью съемника молдингов расцепите 4 захвата и 3 направляющие, как показано на рисунке.

    2. Отсоедините разъем и снимите переключатель электрического стеклоподъемника задней двери в сборе с опорной панелью подлокотника задней двери.

  7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ

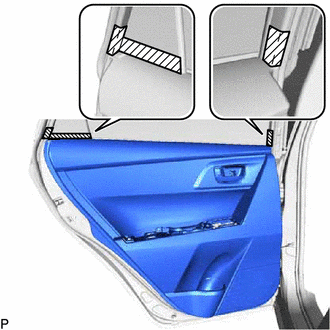

    1. A012FBUC01
      A012F6O Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг панели задней двери.

    2. A012ND7C01
      *a Защитная клейкая лента

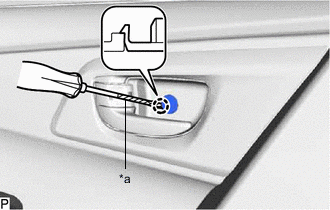

      Отверткой с обернутым клейкой лентой концом освободите захват и откройте крышку.

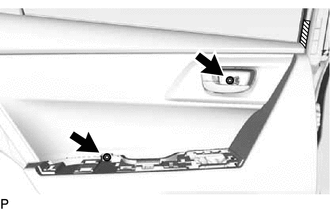

    3. A012KR8

      Выверните 2 винта.

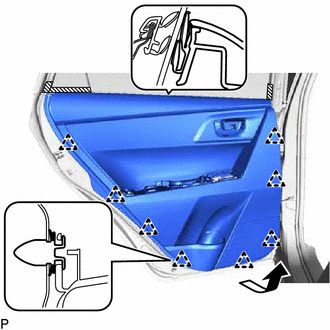

    4. A012GZG

      Освободите 8 фиксаторов и снимите панель облицовки задней двери в сборе, как показано на рисунке.

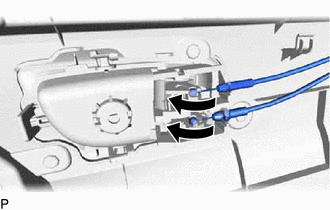

    5. A012LYK

      Отсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

  8. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A012JJC

      Освободите 4 направляющие и снимите внутреннюю ручку задней двери в сборе.

  9. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ

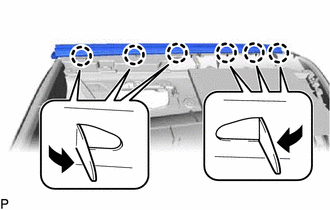

    1. A012KT7

      Освободите 6 захватов, как показано на рисунке, и снимите внутренний уплотнитель стекла задней двери.

  10. СНИМИТЕ КРЫШКУ ДИНАМИКА ЗАДНЕЙ ДВЕРИ (для моделей без заднего динамика)


    1. без использования заклепок:

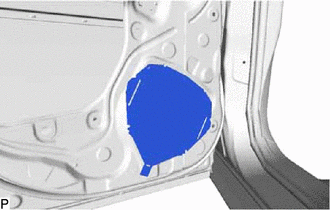

      1. A012G83

        Снимите крышку динамика задней двери.

        Note

        Снимите с двери всю оставшуюся бутиловую ленту.

    2. при использовании заклепок:

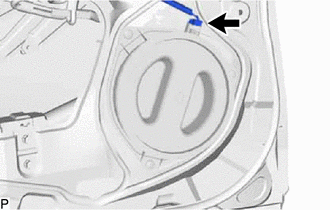

      1. A012MB2

        Отсоедините разъем.

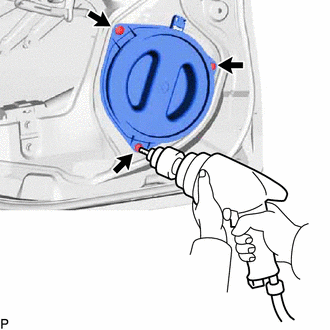

      2. A012GWG

        Высверлите 3 головки заклепок с помощью дрели и сверла диаметром менее 5 мм (0,197 дюйма) и снимите крышку динамика задней двери.

        Note


        • Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.

        • Будьте осторожны: просверленная головка заклепки очень горячая.

      3. Продолжите сверление и вытолкните стружку и оставшиеся фрагменты заклепки.

      4. С помощью пылесоса удалите все фрагменты заклепки и стружку из внутренней части двери.

  11. СНИМИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ (для моделей с задним динамиком)

    Нажмите здесь Click here

  12. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ

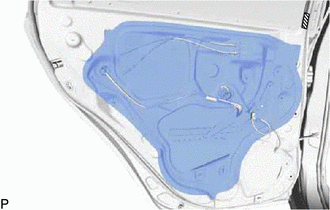

    1. A012KIM

      Снимите крышку технологического отверстия задней двери.

      Tech Tips

      Удалите с двери оставшуюся бутиловую ленту.

  13. СНИМИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ

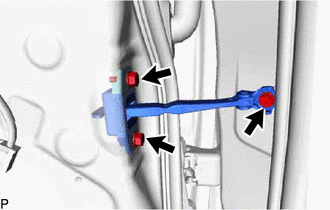

    1. A012JUP

      Выверните 3 болта и снимите ограничитель открывания задней двери в сборе.

  14. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ


    1. A012HZD

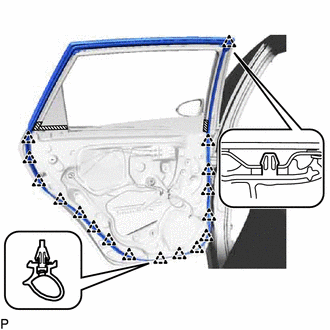

      Освободите 17 фиксаторов с помощью съемника фиксаторов и снимите уплотнитель задней двери.

  15. ОТСОЕДИНИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ

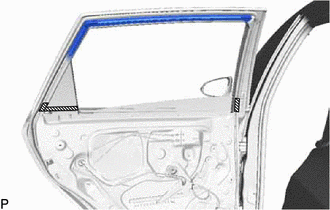

    1. A012LDD

      Отсоедините направляющую стекла задней двери.

  16. СНИМИТЕ ЗАДНЮЮ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ С УПЛОТНЕНИЕМ ЗАДНЕЙ НАПРАВЛЯЮЩЕЙ ЗАДНЕЙ ДВЕРИ

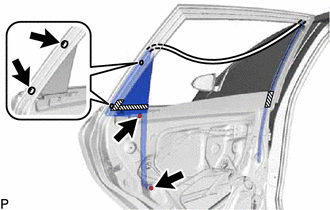

    1. A012KHN

      Выверните 2 болта и 2 винта и снимите вместе с уплотнением заднюю направляющую задней двери.

    2. A012KQO

      Отсоедините направляющую стекла задней двери и снимите ее вместе с уплотнением задней направляющей задней двери.

  17. СНИМИТЕ ЗАДНЮЮ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ В СБОРЕ

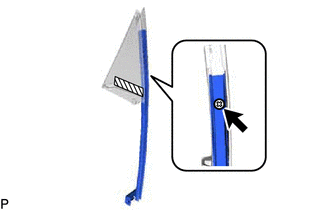

    1. A012INC

      Выверните винт и снимите направляющую стекла задней двери в сборе.

  18. СНИМИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ

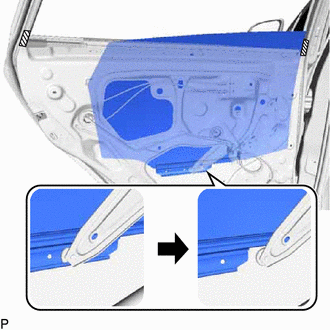

    1. A012LAA

      Снимите стекло задней двери в сборе со стеклоподъемника задней двери в сборе, как показано на рисунке.

      Note

      Соблюдайте осторожность, чтобы не повредить стекло задней двери в сборе.

  19. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ

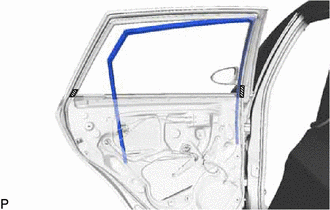

    1. A012FDS

      Снимите направляющую стекла задней двери.

  20. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ЗАДНЕЙ ДВЕРИ


    1. A012FZ1

      Освободите фиксатор и снимите облицовку рамы задней двери.

      Tech Tips

      Поскольку при снятии облицовки рамы левой задней двери фиксатор отламывается, облицовка должна заменяться новой.

  21. СНИМИТЕ СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)

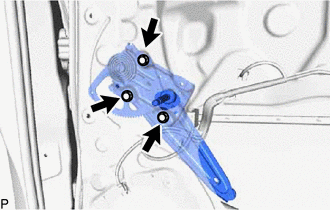

    1. A012L75

      Выверните 3 болта и снимите механизм стеклоподъемника задней двери.

      Note

      При выворачивании болтов не уроните и не повредите стеклоподъемник.

  22. СНИМИТЕ СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей с электрическими стеклоподъемниками)

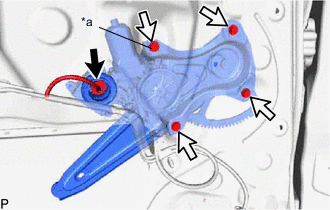

    1. A012KEKC01
      *a Болт временного крепления

      Отсоедините разъем.

    2. Ослабьте болт временного крепления.

      Note

      Не выворачивайте болт временного крепления. Если вывернуть болт временного крепления, стеклоподъемник задней двери может упасть и получить повреждения.

    3. Выверните 3 болта.

    4. Снимите стеклоподъемник задней двери в сборе.

    5. Выверните болт временного крепления из стеклоподъемника задней двери в сборе.

  23. СНИМИТЕ ЗАМОК ЗАДНЕЙ ДВЕРИ В СБОРЕ

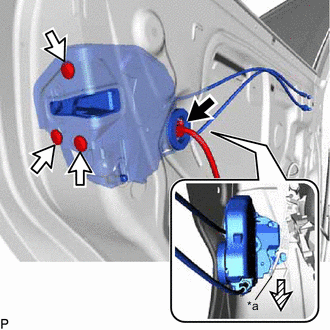

    1. A012LXWC01
      *a Планка отпирания защелки

      Отсоедините разъем.

    2. Выверните 3 винта с помощью торцевого ключа с головкой "TORX" T30.

    3. Сдвиньте замок задней двери в сборе вниз и выведите пластину отпускания из рамы наружной ручки задней двери.

    4. При повторном использовании замка задней двери в сборе:


      1. A012I3V

        Снимите уплотнение жгута проводов замка двери с замка задней двери в сборе.

  24. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без системы двойной блокировки)

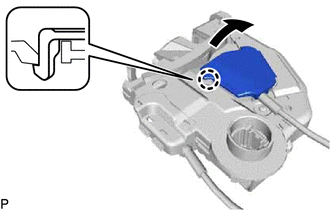

    1. A012KPB

      При помощи отвертки освободите захват.

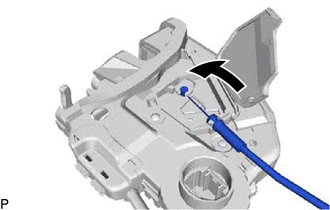

    2. A012G6E

      Снимите трос дистанционного управления замком задней двери в сборе.

  25. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей с системой двойной блокировки)

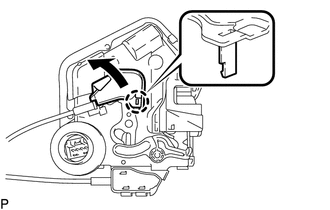

    1. A012KAU

      При помощи отвертки освободите захват.

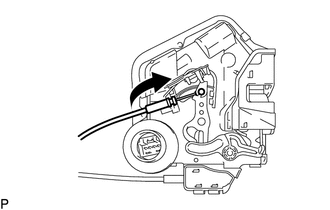

    2. A012M2B

      Снимите трос дистанционного управления замком задней двери в сборе.

  26. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без системы двойной блокировки)

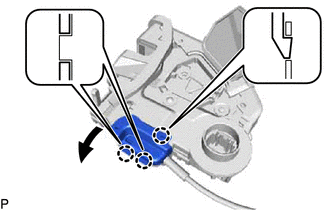

    1. A012K6C

      При помощи отвертки освободите 3 захвата.

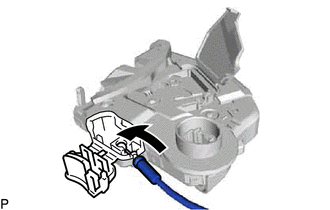

    2. A012JY0

      Снимите внутренний трос замка задней двери в сборе.

  27. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей с системой двойной блокировки)

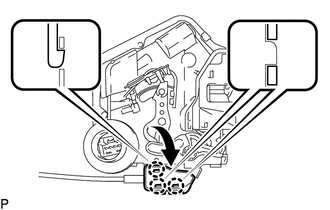

    1. A012HPF

      При помощи отвертки освободите 3 захвата.

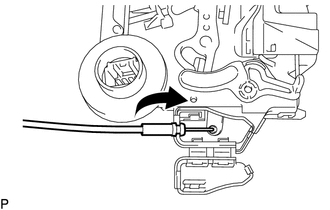

    2. A012GXM

      Снимите внутренний трос замка задней двери в сборе.

  28. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A012IJ7

      Ослабьте винт с помощью торцевого ключа "TORX" (T30).

      Tech Tips

      Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки задней двери в сборе.

    2. Расцепите захват и снимите крышку наружной ручки задней двери.

  29. СНИМИТЕ НАРУЖНУЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ

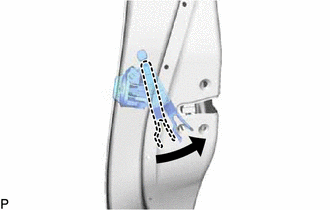

    1. A012JBD

      Вытяните и удерживайте пластину отпускания рамы наружной ручки задней двери, как показано на рисунке.

      Note

      Пластина отпускания может задевать за наружную ручку задней двери и во время снятия последней пластину можно повредить. Поэтому во время выполнения процедуры оттяните и придерживайте пластину отпускания рамы наружной ручки задней двери.

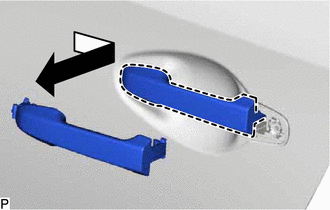

    2. A012LO0

      Снимите наружную ручку задней двери в сборе, как показано на рисунке.

  30. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A012MID

      Освободите 3 захвата и снимите переднюю накладку наружной ручки задней двери.

  31. СНИМИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A012ILT

      Освободите 2 захвата и снимите заднюю накладку наружной ручки задней двери.

  32. СНИМИТЕ РАМУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

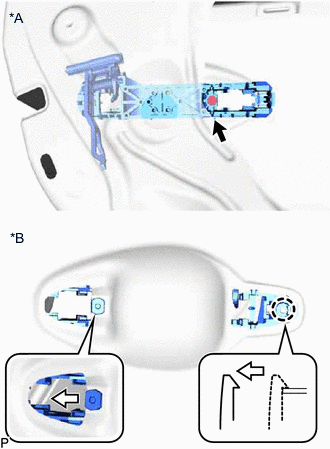

    1. A012HREC01
      *A Внутри
      *B Снаружи

      Выверните винт с помощью торцевого ключа с головкой "TORX" T30.

    2. Сдвиньте раму наружной ручки задней двери, чтобы расцепить захват рамы наружной ручки задней двери, а затем снимите ее.

  33. СНИМИТЕ ФИКСАТОР МОЛДИНГА РАМЫ ОКНА ДВЕРИ


    1. A012NCU

      Освободите 2 захвата и снимите фиксатор молдинга оконной рамы двери.

  34. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ЗАДНЕЙ ДВЕРИ


    1. A012JHY

      Освободите захват и снимите подкладку панели задней двери.

  35. СНИМИТЕ МОЛДИНГ РЕМНЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here

  36. СНИМИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  37. СНИМИТЕ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 2 (для моделей со светомаскировочной лентой)

    Нажмите здесь Click here
