СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для моделей с функцией травмобезопасности только на окне двери водителя) Не работает управление автоматическим подъемом / опусканием электрического стеклоподъемника двери водителя с помощью главного выключателя электрических стеклоподъемников

ОПИСАНИЕ

Если функции ручного подъема/опускания работают нормально, а функции автоматического подъема/опускания не действуют, возможно, система работает в аварийном режиме.

Если инициализация системы управления электрическими стеклоподъемниками не проводилась, функция автоматического подъема и опускания оконного стекла работать не будет.

Нажмите здесь Click here

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

1. Для моделей с левосторонним рулевым управлением

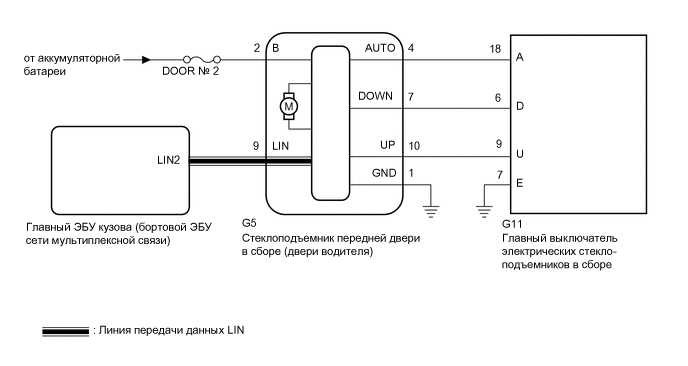

2. Для моделей с правосторонним рулевым управлением



ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОКАЗАНИЯ GTS (ЭЛЕКТРОДВИГАТЕЛЬ ДВЕРИ ВОДИТЕЛЯ)




   1. Подключите GTS к DLC3.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / D-Door Motor / Data List.

   5. Снимите показания с дисплея GTS в режиме DATA LIST.


      Body Electrical > D-Door Motor > Data List

      Информация на дисплее прибора	Измеряемая величина	Диапазон	Нормальное состояние	Замечание по диагностике
      D Door P/W Auto SW	Сигнал переключателя автоматического управления электрическим стеклоподъемником двери водителя	ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя включен OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя не включен	-


      Body Electrical > D-Door Motor > Data List

      Информация на дисплее прибора
      D Door P/W Auto SW

      OK
      На экране GTS соответственно отображается ON (ВКЛ) или OFF (ВЫКЛ).

      Результат
      Перейти к OK NG




   NG

   ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ Click here

   OK

2. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (ДЛЯ ДВЕРИ ВОДИТЕЛЯ)




   1. Выполните инициализацию стеклоподъемника передней двери (двери водителя).

      Нажмите здесь Click here

      Результат
      Перейти к ДАЛЕЕ




   ДАЛЕЕ

3. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (ФУНКЦИЮ АВТОМАТИЧЕСКОГО ПОДЪЕМА/ОПУСКАНИЯ)




   1. Убедитесь, что электрический стеклоподъемник двери водителя перемещает стекло, когда посредством главного выключателя электрических стеклоподъемников приводится в действие функция автоматического подъема и опускания.

      Нажмите здесь Click here

      OK
      Функция автоматического подъема/опускания стекла двери со стороны водителя работает нормально.

      Результат
      Перейти к OK NG




   OK

   КОНЕЦ (НЕИСПРАВНОСТЬ ОБУСЛОВЛЕНА ОШИБКОЙ ИНИЦИАЛИЗАЦИИ)

   NG

   ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДВЕРИ ВОДИТЕЛЯ) Кроме моделей с кузовом типа "седан": Нажмите здесь Click here ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДВЕРИ ВОДИТЕЛЯ) Для моделей с кузовом типа "седан": Нажмите здесь Click here

4. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ




   1. Снимите главный выключатель электрических стеклоподъемников в сборе.

      Нажмите здесь Click here

   2.

      *a	Устройство с неподсоединенным жгутом проводов (главный выключатель электрических стеклоподъемников в сборе (для моделей с левосторонним рулевым управлением))

      Для моделей с левосторонним рулевым управлением:

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия 18 (U) - 7 (E) Автоматический подъем Менее 1 Ом 1 (A) - 7 (E) Автоматический подъем Менее 1 Ом 10 (D) - 7 (E) Автоматическое опускание Менее 1 Ом 1 (A) - 7 (E) Автоматическое опускание Менее 1 Ом

   3.

      *a	Устройство с неподсоединенным жгутом проводов (главный выключатель электрических стеклоподъемников в сборе (для моделей с правосторонним рулевым управлением))

      Для моделей с правосторонним рулевым управлением:

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия 9 (U) - 7 (E) Автоматический подъем Менее 1 Ом 18 (A) - 7 (E) Автоматический подъем Менее 1 Ом 6 (D) - 7 (E) Автоматическое опускание Менее 1 Ом 18 (A) - 7 (E) Автоматическое опускание Менее 1 Ом

      Результат
      Перейти к OK NG




   NG

   ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ Нажмите здесь Click here

   OK

5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ - ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (ВОДИТЕЛЯ))




   1. Отсоедините разъем H14*1 или G5*2 стеклоподъемника передней двери (двери водителя).




      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением Подключение диагностического прибора Условие Заданные условия H11-1 (A) - H14-4 (AUTO) Всегда Менее 1 Ом H11-1 (A) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением Подключение диагностического прибора Условие Заданные условия G11-18 (A) - G5-4 (AUTO) Всегда Менее 1 Ом G11-18 (A) - масса Всегда 10 кОм или более

      Результат
      Перейти к OK NG




   OK

   ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДВЕРИ ВОДИТЕЛЯ) Кроме моделей с кузовом типа "седан": Нажмите здесь Click here ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДВЕРИ ВОДИТЕЛЯ) Для моделей с кузовом типа "седан": Нажмите здесь Click here

   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
