СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для моделей с функцией травмобезопасности только на окне двери водителя) Не работает управление автоматическим подъемом / опусканием электрического стеклоподъемника двери водителя с помощью главного выключателя электрических стеклоподъемников

ОПИСАНИЕ

Если функции ручного подъема/опускания работают нормально, а функции автоматического подъема/опускания не действуют, возможно, система работает в аварийном режиме.

Если инициализация системы управления электрическими стеклоподъемниками не проводилась, функция автоматического подъема и опускания оконного стекла работать не будет.

Нажмите здесь Click here

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


  1. Для моделей с левосторонним рулевым управлением

    A00Y85WE19

  2. Для моделей с правосторонним рулевым управлением

    A00Y85WE20

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

  • Система управления электрическими стеклоподъемниками использует систему передачи данных LIN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы управления электрическими стеклоподъемниками следует только после подтверждения нормальной работы системы передачи данных.

    Нажмите здесь Click here

  • Если стеклоподъемник передней двери (двери водителя) был заменен новым, инициализируйте систему управления электрическими стеклоподъемниками.

    Нажмите здесь Click here

  • Код DTC B2311 регистрируется, когда ЭБУ обнаруживает, что стеклоподъемник передней двери (двери водителя) неисправен.

Tech Tips

В случае выхода из строя импульсного датчика, встроенного в стеклоподъемник передней двери (двери водителя) система управления электрическими стеклоподъемниками переходит в аварийный режим. В аварийном режиме функция дистанционного подъема/опускания не может использоваться. Тем не менее, окно можно закрыть, удерживая главный выключатель электрических стеклоподъемников в положении автоматического подъема, а также открыть вручную, нажимая на главный выключатель электрических стеклоподъемников.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (ЭЛЕКТРОДВИГАТЕЛЬ ДВЕРИ ВОДИТЕЛЯ)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / D-Door Motor / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.


      Body Electrical > D-Door Motor > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      D Door P/W Auto SW Сигнал переключателя автоматического управления электрическим стеклоподъемником двери водителя ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя включен

      OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя не включен

      		 -

      Body Electrical > D-Door Motor > Data List
      Информация на дисплее прибора
      D Door P/W Auto SW
      OK
      На экране GTS соответственно отображается ON (ВКЛ) или OFF (ВЫКЛ).
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ Click here

    OK

  2. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (ДЛЯ ДВЕРИ ВОДИТЕЛЯ)


    1. Выполните инициализацию стеклоподъемника передней двери (двери водителя).

      Нажмите здесь Click here

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  3. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (ФУНКЦИЮ АВТОМАТИЧЕСКОГО ПОДЪЕМА/ОПУСКАНИЯ)


    1. Убедитесь, что электрический стеклоподъемник двери водителя перемещает стекло, когда посредством главного выключателя электрических стеклоподъемников приводится в действие функция автоматического подъема и опускания.

      Нажмите здесь Click here

      OK
      Функция автоматического подъема/опускания стекла двери со стороны водителя работает нормально.
      Результат
      Перейти к
      OK
      NG

    OK

    КОНЕЦ (НЕИСПРАВНОСТЬ ОБУСЛОВЛЕНА ОШИБКОЙ ИНИЦИАЛИЗАЦИИ)

    NG

    ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДВЕРИ ВОДИТЕЛЯ) Нажмите здесь Click here

  4. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ


    1. Снимите главный выключатель электрических стеклоподъемников в сборе.

      Нажмите здесь Click here

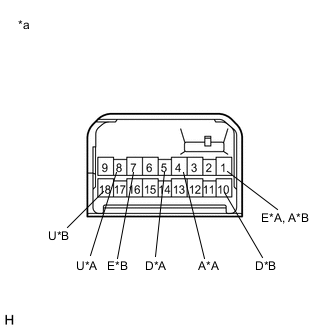

    2. A00Y7R1C16
      *A Для моделей с электрическими стеклоподъемниками задних дверей
      *B Для моделей без электрических стеклоподъемников задних дверей
      *a

      Устройство с неподсоединенным жгутом проводов

      (главный выключатель электрических стеклоподъемников в сборе (для моделей с левосторонним рулевым управлением))

      Для моделей с левосторонним рулевым управлением:

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с электрическими стеклоподъемниками задних дверей
      Подключение диагностического прибора Условие Заданные условия
      8 (U) - 1 (E) Автоматический подъем Менее 1 Ом
      4 (A) - 1 (E) Автоматический подъем Менее 1 Ом
      5 (D) - 1 (E) Автоматическое опускание Менее 1 Ом
      4 (A) - 1 (E) Автоматическое опускание Менее 1 Ом
      Для моделей без электрических стеклоподъемников задних дверей
      Подключение диагностического прибора Условие Заданные условия
      18 (U) - 7 (E) Автоматический подъем Менее 1 Ом
      1 (A) - 7 (E) Автоматический подъем Менее 1 Ом
      10 (D) - 7 (E) Автоматическое опускание Менее 1 Ом
      1 (A) - 7 (E) Автоматическое опускание Менее 1 Ом

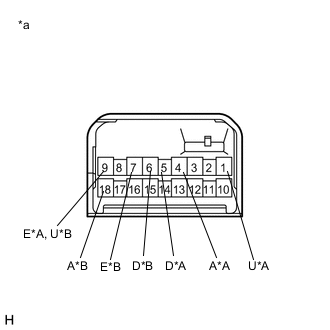

    3. A00Y7R1C17
      *A Для моделей с электрическими стеклоподъемниками задних дверей
      *B Для моделей без электрических стеклоподъемников задних дверей
      *a

      Устройство с неподсоединенным жгутом проводов

      (главный выключатель электрических стеклоподъемников в сборе (для моделей с правосторонним рулевым управлением))

      Для моделей с правосторонним рулевым управлением:

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с электрическими стеклоподъемниками задних дверей
      Подключение диагностического прибора Условие Заданные условия
      1 (U) - 9 (E) Автоматический подъем Менее 1 Ом
      4 (A) - 9 (E) Автоматический подъем Менее 1 Ом
      5 (D) - 9 (E) Автоматическое опускание Менее 1 Ом
      4 (A) - 9 (E) Автоматическое опускание Менее 1 Ом
      Для моделей без электрических стеклоподъемников задних дверей
      Подключение диагностического прибора Условие Заданные условия
      9 (U) - 7 (E) Автоматический подъем Менее 1 Ом
      18 (A) - 7 (E) Автоматический подъем Менее 1 Ом
      6 (D) - 7 (E) Автоматическое опускание Менее 1 Ом
      18 (A) - 7 (E) Автоматическое опускание Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ Нажмите здесь Click here

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ - ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (ВОДИТЕЛЯ))


    1. Отсоедините разъем H14*1 или G5*2 стеклоподъемника передней двери (двери водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      для моделей с левосторонним рулевым управлением с электрическими стеклоподъемниками задних дверей
      Подключение диагностического прибора Условие Заданные условия
      H11-4 (A) - H14-4 (AUTO) Всегда Менее 1 Ом
      H11-4 (A) - масса Всегда 10 кОм или более
      для моделей с левосторонним рулевым управлением без электрических стеклоподъемников задних дверей
      Подключение диагностического прибора Условие Заданные условия
      H11-1 (A) - H14-4 (AUTO) Всегда Менее 1 Ом
      H11-1 (A) - масса Всегда 10 кОм или более
      для моделей с правосторонним рулевым управлением с электрическими стеклоподъемниками задних дверей
      Подключение диагностического прибора Условие Заданные условия
      G11-4 (A) - G5-4 (AUTO) Всегда Менее 1 Ом
      G11-4 (A) - масса Всегда 10 кОм или более
      для моделей с правосторонним рулевым управлением без электрических стеклоподъемников задних дверей
      Подключение диагностического прибора Условие Заданные условия
      G11-18 (A) - G5-4 (AUTO) Всегда Менее 1 Ом
      G11-18 (A) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДВЕРИ ВОДИТЕЛЯ) Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
