ВЕРХНЯЯ ПАНЕЛЬ ПРИБОРОВ (для моделей с кузовом типа "хэтчбэк", "универсал") СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Нажмите здесь Click here

   Note

   После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

   Нажмите здесь Click here

2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   CAUTION:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Note

   После подсоединения провода необходимо инициализировать некоторые системы.

   Нажмите здесь Click here

3. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2




   1.

      Освободите 4 фиксатора и снимите нижнюю отделочную накладку панели приборов № 2, как показано на рисунке.

4. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ




   1.

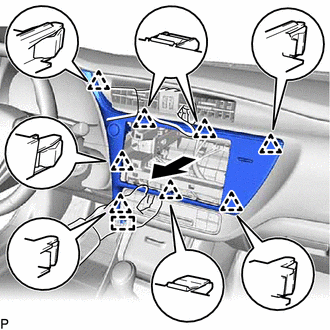

      Освободите 8 фиксаторов и направляющую, как показано на рисунке.

   2. Отсоедините все разъемы и снимите центральную облицовку панели управления.

5. СНИМИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1




   1.

      Защитная клейкая лента

      Наклейте защитную клейкую ленту в месте, показанном на рисунке.

   2.

      С помощью съемника молдингов освободите 3 фиксатора и снимите панель кожуха щитка приборов № 1, как показано на рисунке.

6. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ




   1.

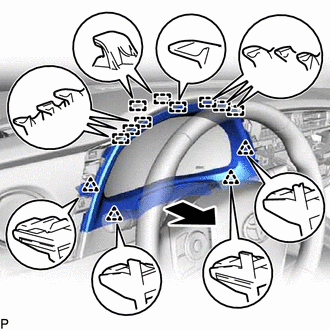

      Освободите 4 фиксатора и 9 направляющих, и снимите облицовку панели управления в сборе, как показано на рисунке.

7. СНИМИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

   Нажмите здесь Click here

8. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ




   1. Снимите уплотнитель обшивки проема левой передней двери.

9. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

   Нажмите здесь Click here

10. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ




    1.

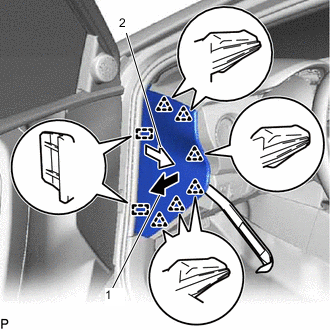

       С помощью съемника молдингов освободите 6 фиксаторов, сместив их в направлении, указанном стрелкой (1).

    2. Оттяните левую боковую панель панели приборов в направлении, указанном стрелкой (2), чтобы освободить 2 направляющих, и снимите левую боковую панель панели приборов.

11. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ






    1. Освободите 4 фиксатора и снимите верхнюю облицовку панели управления в сборе.

12. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ




    1. Отсоедините уплотнитель обшивки проема правой передней двери.

13. СНИМИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

14. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ




    1.

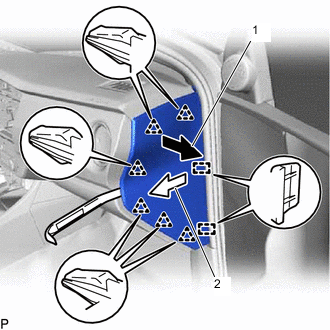

       С помощью съемника молдингов освободите 6 фиксаторов, сместив их в направлении, указанном стрелкой (1).

    2. Оттяните правую боковую панель панели приборов в направлении, указанном стрелкой (2), чтобы освободить 2 направляющих, и снимите правую боковую панель панели приборов.

15. СНИМИТЕ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ




    1.

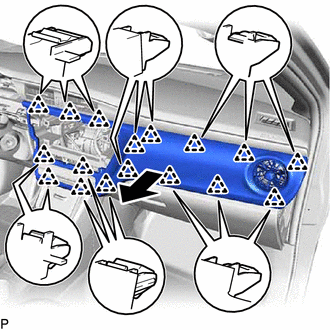

       Освободите 17 фиксаторов и снимите отделочную накладку панели приборов в сборе, как показано на рисунке.

16. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ




    1.

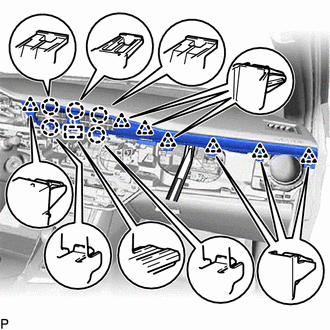

       С помощью съемника молдингов освободите 5 захватов, 7 фиксаторов и направляющую, чтобы снять центральную облицовку панели управления.

17. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ № 2

    Нажмите здесь Click here

18. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

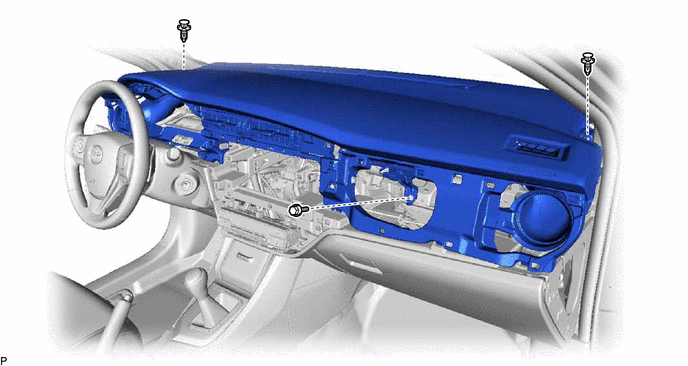

    1. Снимите 2 фиксатора.



    2. Выверните болт <A> передней подушки безопасности пассажира.

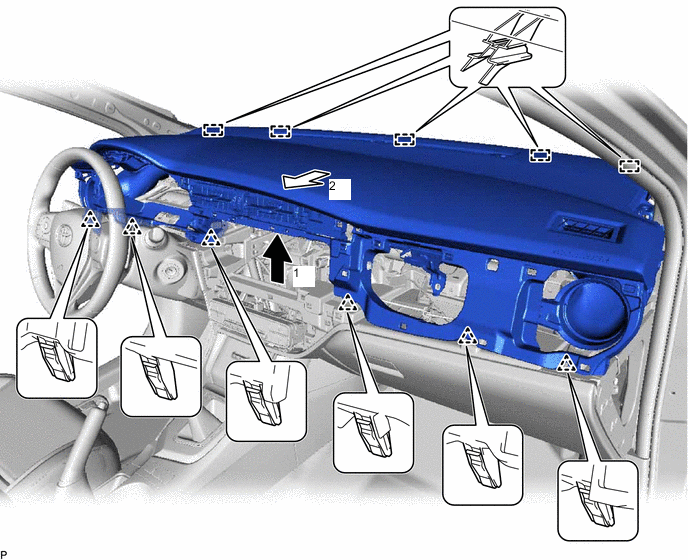

    3. Оттяните верхнюю панель панели приборов в сборе в направлении, указанном стрелкой (1), чтобы освободить 6 фиксаторов.



    4. Оттяните верхнюю панель приборов в сборе в направлении, указанном стрелкой (2), чтобы освободить 5 направляющих, и снимите верхнюю панель приборов в сборе.
