СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска), Diagnostic DTC:B279A, B279A12

Код DTC Наименование DTC
B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы
B279A12 Короткое замыкание на цепь аккумуляторной батареи в цепи системы иммобилайзера двигателя

ОПИСАНИЕ

ECM регистрирует данный код DTC, если по линии передачи данных (EFIO-IMI) в ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня (например, при коротком замыкании на +B).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Примечание
B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы В линии связи (EFIO-IMI) между ECM и ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня.

  • Жгут проводов или разъем

  • ECM

  • ЭБУ электронного ключа зажигания

    Операция подтверждения вывода DTC:

  • Включите зажигание и подождите 6 с.
B279A12 Короткое замыкание на цепь аккумуляторной батареи в цепи системы иммобилайзера двигателя В линии связи (EFIO-IMI) между ECM и ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня.

  • Жгут проводов или разъем

  • ECM

  • ЭБУ электронного ключа зажигания

    Операция подтверждения вывода DTC:

  • Включите зажигание и подождите 6 с.
Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается (первоначальное сгорание происходит, и коленчатый вал двигателя прокручивается, а затем сгорание прекращается) Двигатель не запускается
Связанные параметры в режимах Data List и Active Test
№ DTC Режимы Data List и Active Test

  • B279A*1

  • B279A12*2

 -

*1: кроме моделей с 8NR-FTS

*2: для моделей с 8NR-FTS

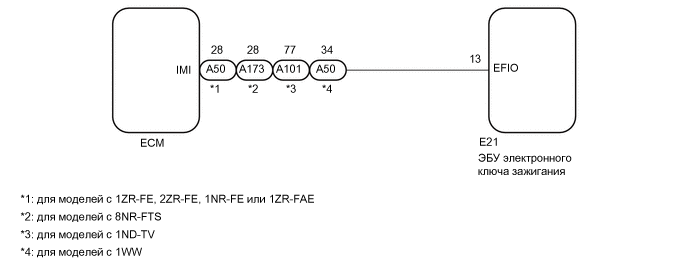

СХЕМА СОЕДИНЕНИЙ

B00439EE04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены ЭБУ электронного ключа зажигания в сборе или ECM обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Удалите коды DTC.


      Powertrain > Engine and ECT > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs
      Powertrain > Engine > Clear DTCs
      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.


      Powertrain > Engine and ECT > Trouble Codes
      Powertrain > Engine and ECT > Trouble Codes
      Powertrain > Engine > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B279A*1 или B279A12*2 не выводится.
      Результат
      Результат Следующий шаг
      B279A*1 или B279A12*2 не выводится А
      B279A*1 или B279A12*2 выводится B

      *1: кроме моделей с 8NR-FTS

      *2: для моделей с 8NR-FTS


    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    B

  3. ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ


    1. Проверьте правильность подключения разъемов к ECM и ЭБУ электронного ключа зажигания в сборе.

      OK
      Разъемы подсоединены должным образом.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ECM И МАССА)


    1. для моделей с 1ZR-FE, 2ZR-FE, 1ZR-FAE или 1NR-FE


      1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

      2. Отсоедините разъем A50 ECM.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Номинальное значение
        E21-13 (EFIO) - A50-28 (IMI) Всегда Менее 1 Ом
        E21-13 (EFIO) - масса Всегда 10 кОм или более
        A50-28 (IMI) - масса Всегда 10 кОм или более

    2. для моделей с 1ND-TV


      1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

      2. Отсоедините разъем A101 ECM.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Номинальное значение
        E21-13 (EFIO) - A101-77 (IMI) Всегда Менее 1 Ом
        E21-13 (EFIO) - масса Всегда 10 кОм или более
        A101-77 (IMI) - масса Всегда 10 кОм или более

    3. для моделей с 8NR-FTS


      1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

      2. Отсоедините разъем A173 ECM.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Номинальное значение
        E21-13 (EFIO) - A173-28 (IMI) Всегда Менее 1 Ом
        E21-13 (EFIO) - масса Всегда 10 кОм или более
        A173-28 (IMI) - масса Всегда 10 кОм или более

    4. для моделей с 1WW


      1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

      2. Отсоедините разъем A50 ECM.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Номинальное значение
        E21-13 (EFIO) - A50-34 (IMI) Всегда Менее 1 Ом
        E21-13 (EFIO) - масса Всегда 10 кОм или более
        A50-34 (IMI) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ


    1. Замените ЭБУ электронного ключа зажигания новым.

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  6. УДАЛИТЕ DTC


    1. Сбросьте коды DTC.


      Powertrain > Engine and ECT > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  7. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Tech Tips

      Перед тем, как проверять DTC, выполните "Операцию подтверждения вывода DTC".

      OK
      DTC B279A*1 или B279A12*2 не выводится.
      Результат
      Результат Следующий шаг
      B279A не выводится А
      B279A*1 или B279A12*2 выводится B

      • *1: кроме моделей с 8NR-FTS

      • *2: для моделей с 8NR-FTS


    А

    КОНЕЦ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ БЫЛ НЕИСПРАВЕН)

    B

    ЗАМЕНИТЕ ECM Для моделей с 1ND-TV: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 1NR-FE: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 1ZR-FAE: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 1ZR-FE: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 2ZR-FE: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 8NR-FTS: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 1WW: Нажмите здесь Click here
