СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска), Diagnostic DTC:B279A

Код DTC Наименование DTC
B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы

ОПИСАНИЕ

ECM регистрирует данный код DTC, если по линии передачи данных (EFIO-IMI) в ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня (например, при коротком замыкании на +B).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Примечание
B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы В линии связи (EFIO-IMI) между ECM и ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня.

  • Жгут проводов или разъем

  • ECM

  • ЭБУ электронного ключа зажигания

    Операция подтверждения вывода DTC:

  • Включите зажигание и подождите 6 с.
Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается (первоначальное сгорание происходит, и коленчатый вал двигателя прокручивается, а затем сгорание прекращается) Двигатель не запускается
Связанные параметры в режимах Data List и Active Test
№ DTC Режимы Data List и Active Test
B279A -

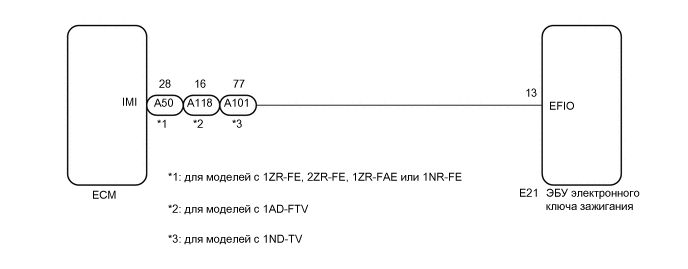

СХЕМА СОЕДИНЕНИЙ

A01D5KJE03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены ЭБУ электронного ключа зажигания в сборе или ECM обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Удалите коды DTC.


      Powertrain > Engine and ECT > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.


      Powertrain > Engine and ECT > Trouble Codes
      Powertrain > Engine and ECT > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B279A не выводится.
      Результат
      Результат Следующий шаг
      B279A не выводится А
      B279A выводится B

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    B

  3. ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ


    1. Проверьте правильность подключения разъемов к ECM и ЭБУ электронного ключа зажигания в сборе.

      OK
      Разъемы подсоединены должным образом.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ECM И МАССА)


    1. для моделей с 1ZR-FE, 2ZR-FE, 1ZR-FAE или 1NR-FE


      1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

      2. Отсоедините разъем A50 ECM.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Номинальное сопротивление
        E21-13 (EFIO) - A50-28 (IMI) Всегда Менее 1 Ом
        E21-13 (EFIO) - масса Всегда 10 кОм или более
        A50-28 (IMI) - масса Всегда 10 кОм или более

    2. для моделей с 1ND-TV


      1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

      2. Отсоедините разъем A101 ECM.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Номинальное сопротивление
        E21-13 (EFIO) - A101-77 (IMI) Всегда Менее 1 Ом
        E21-13 (EFIO) - масса Всегда 10 кОм или более
        A101-77 (IMI) - масса Всегда 10 кОм или более

    3. Для моделей с 1AD-FTV


      1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

      2. Отсоедините разъем A118 ECM.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Номинальное сопротивление
        E21-13 (EFIO) - A118-16 (IMI) Всегда Менее 1 Ом
        E21-13 (EFIO) - масса Всегда 10 кОм или более
        A118-16 (IMI) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ


    1. Замените ЭБУ электронного ключа зажигания новым.

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  6. УДАЛИТЕ DTC


    1. Сбросьте коды DTC.


      Powertrain > Engine and ECT > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  7. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Tech Tips

      Перед тем, как проверять DTC, выполните "Операцию подтверждения вывода DTC".

      OK
      DTC B279A не выводится.
      Результат
      Результат Перейдите к
      B279A не выводится А
      B279A выводится (для моделей с 1AD-FTV) B
      B279A выводится (для моделей с 1ND-TV) C
      B279A выводится (для моделей с 1NR-FE) D
      B279A выводится (для моделей с 1ZR-FAE) E
      B279A выводится (для моделей с 1ZR-FE) F
      B279A выводится (для моделей с 2ZR-FE) G

    А

    КОНЕЦ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ БЫЛ НЕИСПРАВЕН)

    B

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    C

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    D

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    E

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    F

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    G

    ЗАМЕНИТЕ ECM Нажмите здесь Click here
