ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ (для моделей с кузовом типа "хэтчбэк") СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с панелью полки багажного отделения)

   Нажмите здесь Click here

2. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

3. СНИМИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения)

   Нажмите здесь Click here

4. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой задней полки багажного отделения)

   Нажмите здесь Click here

5. СНИМИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой задней полки багажного отделения)

   Нажмите здесь Click here

6. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (для моделей с облицовкой отделения для мелких вещей)

   Нажмите здесь Click here

7. СНИМИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

   Нажмите здесь Click here

8. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

   Нажмите здесь Click here

9. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

   Tech Tips

   Выполните действия в том же порядке, что и для левой стороны.

   Нажмите здесь Click here

10. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

11. СНИМИТЕ ПЕТЛЮ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

12. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

13. СНИМИТЕ БОКОВОЙ КРЮК ОБЛИЦОВКИ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (с правой стороны)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

14. СНИМИТЕ ПРАВУЮ НИЖНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с панелью полки багажного отделения)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

15. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

16. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

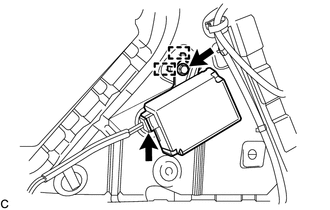

17. СНИМИТЕ ЭБУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ




    1.

       Выверните болт.

    2. Освободите 2 крепления и снимите ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах.

    3. Отсоедините разъем от ЭБУ и приемника системы предупреждения о ненадлежащем давлении в шинах.
