СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ Цепь контактов TC и CG

ОПИСАНИЕ

Коды DTC системы контроля давления в шинах можно проверить, соединив контакты 13 (TC) и 4 (CG) разъема DLC3. Коды DTC указываются посредством мигания контрольной лампы предупреждения о ненадлежащем давлении в шинах.

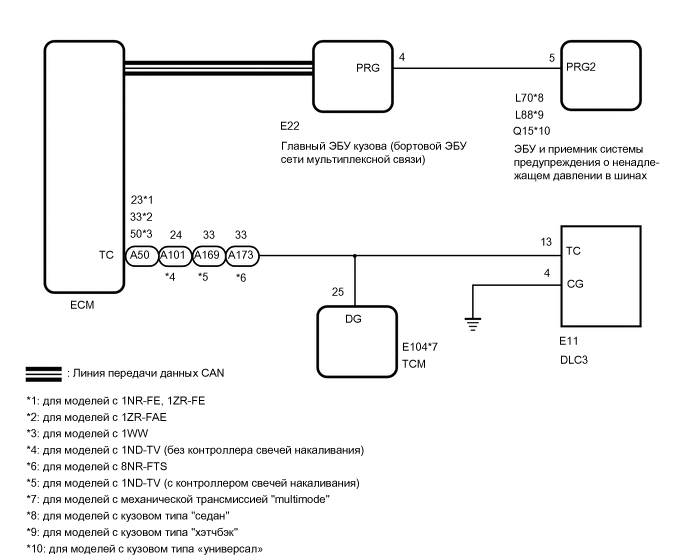

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01M0MNE01

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      DTC не выводятся. А
      Выводятся коды DTC. B

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ DTC (C2179/79)


    1. Проверьте, выводится ли DTC C2179/79.

      Нажмите здесь Click here

      Результат
      Результат Следующий шаг
      DTC C2179/79 не выводится. А
      Выводится DTC C2179/79 B

    B

    ПЕРЕЙДИТЕ К КОДУ DTC C2179/79 Нажмите здесь Click here

    А

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC РАЗЪЕМА DLC3 - ECM И TCM)


    1. Отсоедините разъем A50, A101, A169 или A173 ECM.

    2. Для моделей с механической трансмиссией "multimode":

      Отсоедините разъем E104 TCM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с 1NR-FE, 1ZR-FE:
      Подключение диагностического прибора Условие Заданные условия
      E11-13 (TC) - A50-23 (TC) Всегда Менее 1 Ом
      E11-13 (TC) или A50-23 (TC) - масса Всегда 10 кОм или более
      Для моделей с 1ZR-FAE:
      Подключение диагностического прибора Условие Заданные условия
      E11-13 (TC) - A50-33 (TC) Всегда Менее 1 Ом
      E11-13 (TC) или A50-33 (TC) - масса Всегда 10 кОм или более
      Для моделей с 1WW:
      Подключение диагностического прибора Условие Заданные условия
      E11-13 (TC) - A50-50 (TC) Всегда Менее 1 Ом
      E11-13 (TC) или A50-50 (TC) - масса Всегда 10 кОм или более
      Для моделей с 1ND-TV (без контроллера свечей накаливания):
      Подключение диагностического прибора Условие Заданные условия
      E11-13 (TC) - A101-24 (TC) Всегда Менее 1 Ом
      E11-13 (TC) или A101-24 (TC) - масса Всегда 10 кОм или более
      Для моделей с 1ND-TV (с контроллером свечей накаливания):
      Подключение диагностического прибора Условие Заданные условия
      E11-13 (TC) - A169-33 (TC) Всегда Менее 1 Ом
      E11-13 (TC) или A169-33 (TC) - масса Всегда 10 кОм или более
      Для моделей с 8NR-FTS:
      Подключение диагностического прибора Условие Заданные условия
      E11-13 (TC) - A173-33 (TC) Всегда Менее 1 Ом
      E11-13 (TC) или A173-33 (TC) - масса Всегда 10 кОм или более
      Для моделей с механической трансмиссией "multimode":
      Подключение диагностического прибора Условие Заданные условия
      E11-13 (TC) - E104-25 (TC) Всегда Менее 1 Ом
      E11-13 (TC) или E104-25 (TC) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ CG РАЗЪЕМА DLC3 – МАССА)

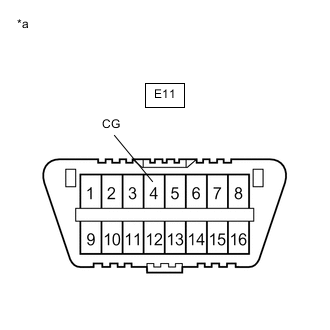

    1. A01LZBUC78
      *a Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      E11-4 (CG) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
