ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ СНЯТИЕ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с правосторонним рулевым управлением с интеллектуальной системой посадки и запуска)

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. НАСТРОЙТЕ ПАРАМЕТРЫ СИСТЕМЫ НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)


    1. Отключите функцию автоматического отвода/возврата, изменив значение настраиваемого параметра (см. стр. Click here).

      Note

      Запишите текущее значение настраиваемого параметра (включена или отключена функция автоматического отвода/возврата), чтобы можно было восстановить текущую установку по завершении данной операции.

    2. Включите зажигание (IG). С помощью переключателя наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с правосторонним рулевым управлением с интеллектуальной системой посадки и запуска)

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

    Для моделей с левосторонним рулевым управлением: (см. стр. Click here)

    Для моделей с правосторонним рулевым управлением: (см. стр. Click here)

  5. СНИМИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


    1. B000HH8

      С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.

    2. B000MY7

      Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.

  6. СНИМИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)


    1. B000H9B

      Освободите 2 захвата и 4 фиксатора, и снимите верхнюю отделочную накладку панели приборов, как показано на рисунке.

    2. Для моделей с интеллектуальной системой посадки и запуска:


      1. Отсоедините разъем.

  7. СНИМИТЕ ДЕФЛЕКТОР № 1 ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. B000J4N

      Освободите 4 фиксатора и снимите воздуховод с дефлектором панели приборов № 1 в сборе, как показано на рисунке.

  8. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ


    1. Для моделей с наклонной телескопической рулевой колонкой с ручным приводом:


      1. С помощью рычага наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.

    2. B000MKZ

      С помощью съемника молдингов отцепите 4 фиксатора и 2 направляющие.

    3. Для моделей с левосторонним рулевым управлением:


      1. B000HY1

        Освободите 3 захвата, 7 фиксаторов и 4 направляющие.

    4. Для моделей с правосторонним рулевым управлением:


      1. B000HJQ

        Освободите 4 захвата, 5 фиксаторов и 4 направляющих, как показано на рисунке.

    5. Отсоедините все разъемы.

    6. B000KKH

      Снимите облицовку панели управления в сборе, как показано на рисунке.

  9. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ (для моделей с левосторонним рулевым управлением)

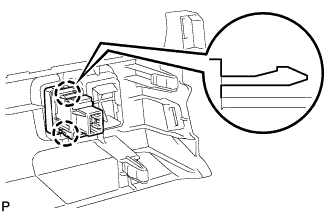

    1. B000HY3

      Освободите 2 захвата и снимите выключатель заднего ультразвукового локатора или системы ультразвуковой локации.

  10. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ (для моделей с правосторонним рулевым управлением)

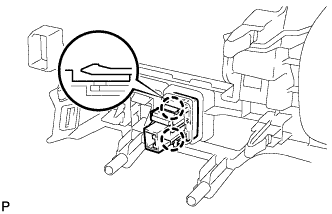

    1. B000IWQ

      Расцепите 2 захвата и снимите выключатель заднего ультразвукового локатора или системы ультразвуковой локации.
