УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

   Note

   При попадании тормозной жидкости на окрашенные поверхности ее нужно немедленно смыть.

2. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для моделей с 2TR-FE и правосторонним рулевым управлением)




   1. Снимите корпус воздушного фильтра (см. стр. Click here).

3. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для моделей с 5L-E и правосторонним рулевым управлением)




   1. Снимите корпус воздушного фильтра в сборе (см. стр. Click here).

4. СНИМИТЕ ТРУБКУ СЦЕПЛЕНИЯ (для моделей с механической трансмиссией)




   1.

      Сдвиньте фиксатор и отсоедините трубопровод привода сцепления.

5. СНИМИТЕ ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ




   1. Снимите главный цилиндр тормозной системы в сборе (см. стр. Click here).

6. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА

7. СНИМИТЕ ШТИФТ ШТОКА

   Click here

8. ОТСОЕДИНИТЕ ВИЛКУ ШТОКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ




   1. Ослабьте контргайку вилки штока главного цилиндра тормозной системы.

   2. Отсоедините вилку штока.

9. ОТСОЕДИНИТЕ ВАКУУМНЫЙ ШЛАНГ



   1.

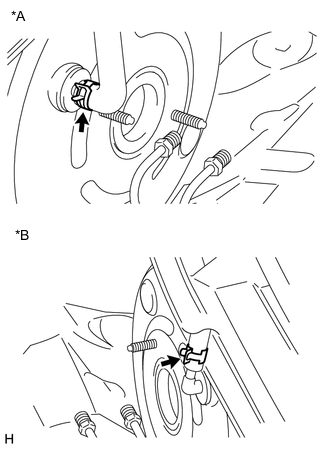

      Обозначения на рисунке

      *A	Для моделей с левосторонним рулевым управлением
      *B	Для моделей с правосторонним рулевым управлением

      Сдвиньте зажим и отсоедините вакуумный шланг.

10. СНИМИТЕ ОБРАТНЫЙ ВАКУУМНЫЙ КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ




    1. Снимите обратный вакуумный клапан в сборе с усилителя тормозной системы в сборе.

11. СНИМИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ОБРАТНОГО КЛАПАНА




    1. Снимите уплотнительную шайбу обратного вакуумного клапана с усилителя тормозной системы в сборе.

12. СНИМИТЕ ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ (для моделей с правосторонним рулевым управлением)




    1. Снимите главный цилиндр сцепления в сборе (см. стр. Click here).

13. ОТСОЕДИНИТЕ ЗАЖИМ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ (для моделей с правосторонним рулевым управлением)




    1.

       Извлеките трубопровод тормозной системы из 2 зажимов трубопровода тормозной системы.

    2. Отсоедините от кузова 2 зажима трубопровода тормозной системы.

14. СНИМИТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ




    1.

       Отверните 4 гайки и снимите усилитель тормозной системы в сборе с кузова.

       Note

       Старайтесь не повредить трубопроводы тормозной системы.

15. СНИМИТЕ ПРОКЛАДКУ УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ




    1. Снимите прокладку усилителя тормозной системы с усилителя тормозной системы в сборе.

16. СНИМИТЕ ВИЛКУ ШТОКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА




    1. Ослабьте контргайку и снимите вилку штока главного цилиндра тормозной системы и контргайку с усилителя тормозной системы в сборе.
