СКОБА ОБВЯЗКИ КРЕПЛЕНИЯ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ ОТ ОТКРЫВАНИЯ ИЗ САЛОНА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ СКОБУ ОБВЯЗКИ КРЕПЛЕНИЯ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ ОТ ОТКРЫВАНИЯ ИЗ САЛОНА

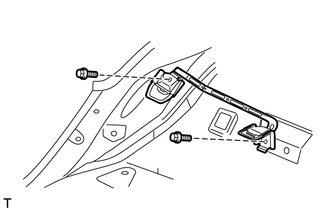

    A001EBQ

    1. Для 4-местных моделей с подставкой для ног:


      1. Со стороны переднего пассажира:

        Установите скобу обвязки крепления системы блокировки дверей от открывания из салона в сборе и закрепите ее 2 болтами.

        Torque:
        33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }

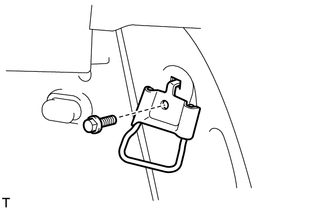

      2. A001D51

        Со стороны водителя:

        Установите скобу обвязки крепления системы блокировки дверей от открывания из салона в сборе и закрепите ее болтом.

        Torque:
        33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }
    2. A001D51

      Кроме 4-местных моделей с подставкой для ног:

      Совместите захват с установочным отверстием и установите 2 скобы крепления системы блокировки дверей от открывания из салона, закрепив их 2 болтами.

      Torque:
      33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }

  2. УСТАНОВИТЕ ВНУТРЕННЮЮ СКОБУ ОБВЯЗКИ КРЕПЛЕНИЯ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ ОТ ОТКРЫВАНИЯ ИЗ САЛОНА В СБОРЕ

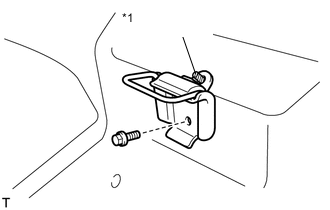

    A001AAHE02
    *1 Выступающая часть

    1. Кроме 4-местных моделей с подставкой для ног:


      1. Совместите отверстие с установочным штифтом и установите 2 внутренние скобы крепления системы блокировки дверей от открывания из салона, закрепив их 2 болтами.

        Torque:
        33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }
    2. A001AAHE02
      *1 Выступающая часть

      Для 4-местных моделей с подставкой для ног:

      Совместите отверстие с установочным штифтом и установите внутреннюю скобу крепления системы блокировки дверей от открывания из салона, закрепив ее болтом.

      Torque:
      33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }

  3. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ


    1. Для сиденья с электроприводом:

      (см. стр. Click here)

    2. Для сидений с подставкой для ног:

      (см. стр. Click here)

    3. Для нерегулируемых сидений:

      (см. стр. Click here)
