СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2287

Код DTC Наименование DTC
B2287 Сбой ведущего устройства передачи данных LIN

ОПИСАНИЕ

Данный код DTC регистрируется при обрыве, коротком замыкании или нарушении связи с ЭБУ на участке между главным ЭБУ кузова (распределительный блок с левой стороны кожуха) и ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

Код DTC Условие обнаружения DTC Неисправный участок
B2287 Имеется обрыв, короткое замыкание или нарушение связи с ЭБУ на участке между главным ЭБУ кузова (распределительный блок с левой стороны кожуха) и ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

  • Главный ЭБУ кузова (распределительный блок с левой стороны кожуха)

  • Жгут или разъем

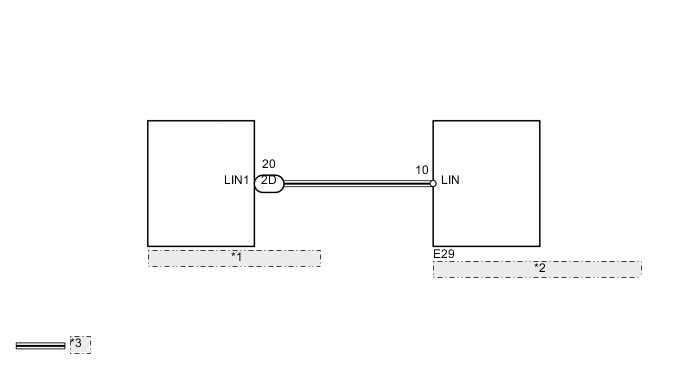

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01X9VJE02
*1 Главный ЭБУ кузова (распределительный блок с левой стороны кожуха)
*2 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
*3 Линия LIN

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:

Подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.

Tech Tips

Если одновременно выводятся DTC B2287 и DTC B2785, в первую очередь выполните поиск неисправностей для DTC B2785 (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Сбросьте код DTC (см. стр. Click here).


    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      Выводится DTC B2287 А
      DTC B2287 не выводится B

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    А

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ГЛАВНЫЙ ЭБУ КУЗОВА)

    A01X357E02
    *1 Вид спереди разъема со стороны жгута проводов: (к главному ЭБУ кузова)
    *2 Вид спереди разъема со стороны жгута проводов: (к ЭБУ сертификации)

    1. Отсоедините разъемы 2D и E29 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E29-10 (LIN) - 2D-20 (LIN1) Всегда Менее 1 Ом
      E29-10 (LIN) или 2D-20 (LIN1) - Масса кузова Всегда 10 кОм или более
      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      E29-10 (LIN) или 2D-20 (LIN1) - Масса кузова Всегда Менее 1 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)


    1. Временно замените главный ЭБУ кузова (распределительный блок с левой стороны кожуха) новым или исправным блоком.

    2. Сбросьте DTC (см. стр. Click here).


    ДАЛЕЕ

  5. ПРОВЕРЬТЕ DTC


    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC B2287 не выводится А
      Выводится DTC B2287 B

    А

    КОНЕЦ (ГЛАВНЫЙ ЭБУ КУЗОВА НЕИСПРАВЕН)

    B

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
