СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2321

Код DTC Наименование DTC
B2321 Прекращение обмена данными с ЭБУ двери водителя

ОПИСАНИЕ

Данный код DTC регистрируется, когда более чем на 10 с прекращается обмен данными по шине LIN между электродвигателем стеклоподъемника левой*1 (правой*2) передней двери и главным ЭБУ кузова (распределительным блоком с левой стороны кожуха).

Tech Tips


  • *1: для моделей с левосторонним рулевым управлением

  • *2: для моделей с правосторонним рулевым управлением

Код DTC Условие обнаружения DTC Неисправный участок
B2321 Прекращение обмена данными между электродвигателем стеклоподъемника левой*1 или правой*2 передней двери и главным ЭБУ кузова (распределительным блоком с левой стороны кожуха) в течение 10 с или более.

  • Электродвигатель стеклоподъемника левой передней двери*1

  • Электродвигатель стеклоподъемника правой передней двери*2

  • Главный ЭБУ кузова (распределительный блок с левой стороны кожуха)

  • Жгут или разъем

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01X5E8E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:

Подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.

Tech Tips

DTC B2325 регистрируется, когда прекращается обмен данными между электродвигателем стеклоподъемника передней двери и главным ЭБУ кузова (распределительным блоком с левой стороны кожуха).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Сбросьте код DTC (см. стр. Click here).


    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      Выводится DTC B2321 А
      DTC B2321 не выводится B

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    А

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛОПОДЪЕМНИКА)

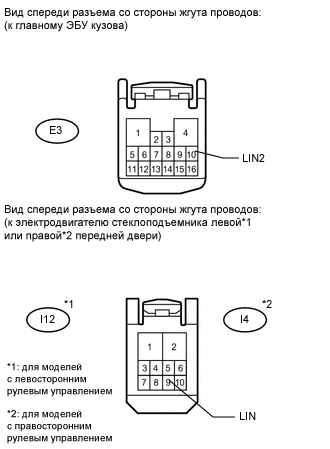

    A01X2IAE02

    1. Отсоедините разъем E3 ЭБУ.

    2. Отсоедините разъем I12*1 или I4*2 электродвигателя.

      Tech Tips


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E3-10 (LIN2) - I12-9 (LIN)*1 или I4-9 (LIN)*2 Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ И МАССА)

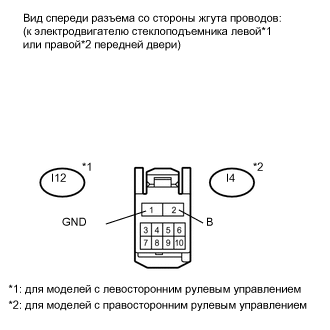

    1. A01X23JE01

      Отсоедините разъем I12*1 или I4*2 электродвигателя.

      Tech Tips


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      I12-1 (GND)*1 или I4-1 (GND)*2 - масса Всегда Менее 1 Ом
      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      I12-2 (B)*1 или I4-2 (B)*2 - масса Всегда 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. Временно замените электродвигатель стеклоподъемника левой*1 или правой*2 передней двери новым или исправным (см. стр. Click here).

      Tech Tips


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Сбросьте код DTC (см. стр. Click here).


    ДАЛЕЕ

  6. ПРОВЕРЬТЕ DTC


    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC B2321 не выводится А
      Выводится DTC B2321 B

    А

    КОНЕЦ (НЕИСПРАВЕН ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛОПОДЪЕМНИКА)

    B

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)
