СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2786

Код DTC Наименование DTC
B2786 Нет отклика от ЭБУ блокировки рулевого управления

ОПИСАНИЕ

Данный код DTC регистрируется, когда более чем на 10 с прекращается обмен данными по шине LIN между ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и приводом блокировки рулевого управления (ЭБУ блокировки рулевого управления).

Код DTC Условие обнаружения DTC Неисправный участок
B2786 Периодическая передача сигналов от ЭБУ блокировки рулевого управления прекращается на 10 с или более

  • Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

  • Жгут или разъем

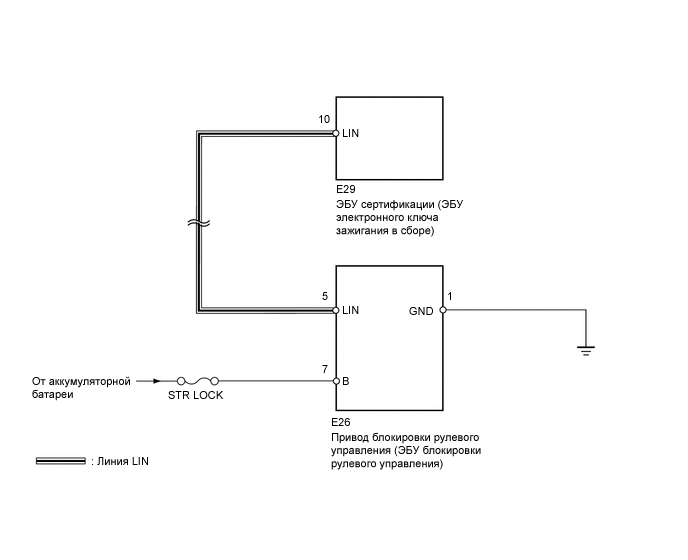

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01X4OXE02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:

Подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.

Tech Tips

DTC B2785 регистрируется, когда прекращается обмен данными между ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и ЭБУ блокировки рулевого управления.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Сбросьте код DTC (см. стр. Click here).


    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      Выводится DTC B2786 А
      DTC B2786 не выводится B

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    А

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

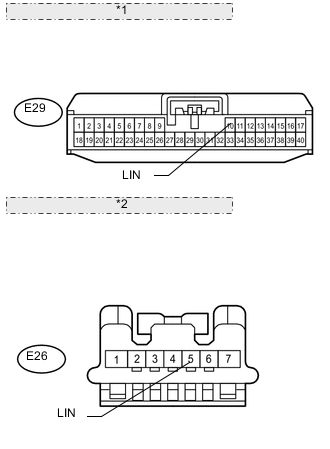

    A01X3NBE01
    *1 Вид спереди разъема со стороны жгута проводов: (к ЭБУ сертификации)
    *2 Вид спереди разъема со стороны жгута проводов: (к ЭБУ блокировки рулевого управления)

    1. Отсоедините разъемы Е26 и E29 ЭБУ.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E29-10 (LIN) - E26-5 (LIN) Всегда Менее 1 Ом
      E29-10 (LIN) или E26-5 (LIN) - Масса кузова Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ И МАССА КУЗОВА)

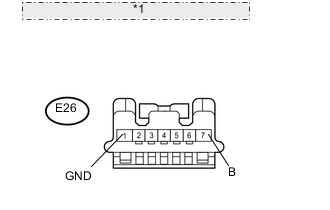

    1. A01XAITE01
      *1 Вид спереди разъема со стороны жгута проводов: (к ЭБУ блокировки рулевого управления)

      Отсоедините разъем Е26 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E26-1 (GND) - масса Всегда Менее 1 Ом
      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      E26-7 (B) - масса Всегда 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ЗАМЕНИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ


    1. Временно замените привод блокировки рулевого управления новым или исправным (см. стр. Click here).

    2. Сбросьте код DTC (см. стр. Click here).


    ДАЛЕЕ

  6. ПРОВЕРЬТЕ DTC


    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC B2786 не выводится А
      Выводится DTC B2786 B

    А

    КОНЕЦ (НЕИСПРАВЕН ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

    B

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
