СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ, Diagnostic DTC:C1340

Код DTC Наименование DTC
C1340 Цепь блокировки межосевого дифференциала

ОПИСАНИЕ

Код DTC Условие обнаружения DTC Неисправный участок
C1340 Обнаружен обрыв в цепи EXI ЭБУ системы противоскольжения.

  • Жгут или разъем

  • Система раздаточной коробки

  • ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)

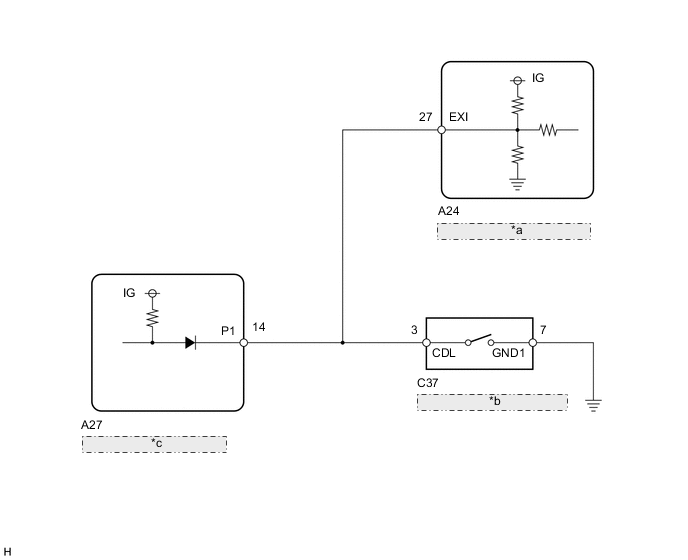

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001W3PE21
*a ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)
*b Датчик блокировки межосевого дифференциала (привод переключения раздаточной коробки в сборе)
*c ЭБУ полного привода

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

После замены электромагнитного клапана главного цилиндра выполните калибровку "нуля" датчика и сохраните информацию о системе (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ EXI)


    1. Выключите зажигание.

    2. Отсоедините разъем ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

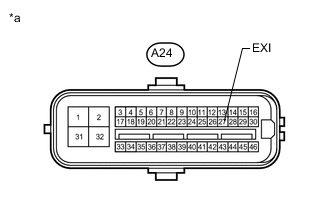

    3. B001VSIE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения [электромагнитному клапану главного цилиндра])

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      A24-27 (EXI) - масса Зажигание включено 11 - 14 В

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ЭБУ ПОЛНОГО ПРИВОДА / ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ) Click here

    OK

  2. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Выключите зажигание.

    3. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC не выводится А
      DTC выводятся (для моделей с левосторонним рулевым управлением) B
      DTC выводятся (для моделей с правосторонним рулевым управлением) C

    А

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ЭБУ ПОЛНОГО ПРИВОДА / ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ)


    1. Отсоедините разъем A24 ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

    2. Отсоедините разъем A27 ЭБУ полного привода.

    3. Отсоедините разъем C37 привода переключения раздаточной коробки в сборе.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A24-27 (EXI) - A27-14 (P1) Всегда Менее 1 Ом
      A24-27 (EXI) - C37-3 (CDL) Всегда Менее 1 Ом
      A24-27 (EXI) - масса Всегда 10 кОм или более
      C37-7 (GND1) - масса Всегда Менее 1 Ом

    OK

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА РАЗДАТОЧНОЙ КОРОБКИ" (ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
