СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ Цепь контрольной лампы помощи при повороте

ОПИСАНИЕ

При выполнении любого из перечисленных ниже условий действует система помощи при повороте и горит контрольная лампа помощи при повороте.

• Система Crawl работает.

• Переключатель функции помощи при повороте (переключатель управления подвеской) находится во включенном положении.

• Блокировка межосевого дифференциала снята.

• Автомобиль движется со скоростью 10 км/час (6 миль в час) или менее.

• Рычаг переключения передач не установлен в положение P, R или N.

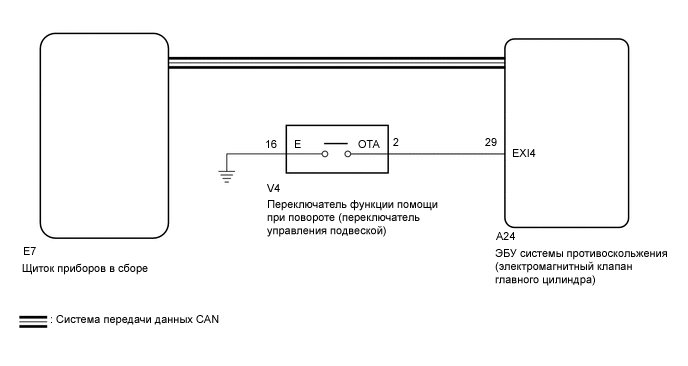

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ЛИНИЮ ПЕРЕДАЧИ ДАННЫХ CAN




   1. Выключите зажигание.

   2. Подключите GTS к DLC3.

   3. Включите зажигание и GTS.

   4. Выберите "CAN Bus Check" (проверка шин) в меню "System Selection" и следуйте подсказкам на экране, чтобы проверить шину CAN.

      OK
      "CAN Bus Check" показывает, что неисправности CAN отсутствуют.

      Результат

      Результат	Перейти к
      OK	А
      NG (для моделей с левосторонним рулевым управлением)	B
      NG (для моделей с правосторонним рулевым управлением)	C




   B

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

   C

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

   А

2. ПРОВЕРЬТЕ DTC (СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN)




   1. Выключите зажигание.

   2. Подключите GTS к DLC3.

   3. Включите зажигание и GTS.

   4. Проверьте коды DTC (для моделей с левосторонним рулевым управлением: см. стр. , для моделей с правосторонним рулевым управлением: см. стр. Click here).

      Результат

      Результат	Перейти к
      DTC для системы CAN не выводится	А
      Выводится DTC системы CAN (для моделей с левосторонним рулевым управлением)	B
      Выводится DTC системы CAN (для моделей с правосторонним рулевым управлением)	C




   B

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

   C

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

   А

3. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИИ ПОМОЩИ ПРИ ПОВОРОТЕ




   1. Снимите переключатель функции помощи при повороте (переключатель управления подвеской) (см. стр. Click here).

   2. Проверьте переключатель функции помощи при повороте (переключатель управления подвеской) (см. стр. Click here).




   NG

   ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОДВЕСКОЙ (см. стр. Click here)

   OK

4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИИ ПОМОЩИ ПРИ ПОВОРОТЕ)




   1. Выключите зажигание.

   2. Отсоедините разъем A24 ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

   3. Отсоедините разъем V4 переключателя функции помощи при повороте (переключателя управления подвеской).

   4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия A24-29 (EXI4) - V4-2 (OTA) Всегда Менее 1 Ом A24-29 (EXI4) - масса Всегда 10 кОм или более V4-16 (E) - масса Всегда Менее 1 Ом




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ EXI4 ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)




   1. Выключите зажигание.

   2. Подсоедините разъем ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

   3.

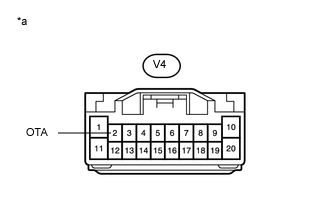

      *a	Вид спереди разъема со стороны жгута проводов: (к переключателю функции помощи при повороте (переключателю управления подвеской)

      Отсоедините разъем переключателя функции помощи при повороте (переключателя управления подвеской).

   4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия V4-2 (OTA) - масса Зажигание включено 11 - 14 В

      Результат

      Результат	Перейти к
      OK	А
      NG (для моделей с левосторонним рулевым управлением)	B
      NG (для моделей с правосторонним рулевым управлением)	C




   А

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

   B

   ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

   C

   ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
