АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) Цепь сигнала заднего хода

ОПИСАНИЕ

Радиоприемник с дисплеем в сборе получает сигнал заднего хода от датчика положения паркинга/нейтрали в сборе*1 или выключателя света заднего хода в сборе*2.

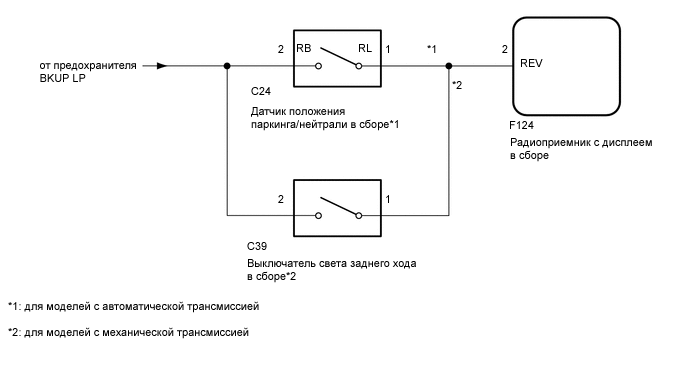

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001XZHE02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

В случае замены радиоприемника с дисплеем в сборе необходимо выполнять контрактные установки автомобиля для подключенных сервисных функций (для моделей с подключенными сервисными функциями).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИГНАЛЫ АВТОМОБИЛЯ (ПРОВЕРКА РАБОТЫ)

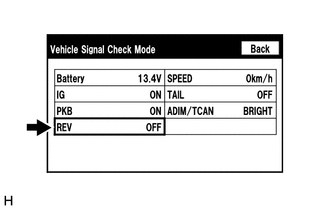

    1. B001W7Z

      Перейдите на экран "Vehicle Signal Check Mode" (режим проверки сигналов автомобиля). [См. "Проверьте сигналы автомобиля" в разделе "Проверка работы" (см. стр. Click here)]

    2. Убедитесь, что значение на экране переключается между ON (ВКЛ) и OFF (ВЫКЛ) в зависимости от положения рычага переключения передач.

      OK
      Положение рычага переключения передач Дисплей
      R ON (ВКЛ)
      Кроме R OFF (ВЫКЛ)

      Tech Tips

      Дисплей обновляется один раз в секунду. В результате изменения положения рычага переключения передач обновление информации на дисплее может происходить с задержкой, и это нормально.


    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    NG

  2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

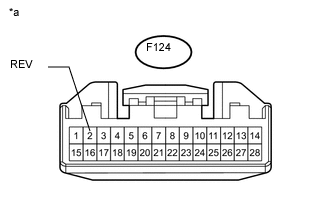

    B001VRZE01
    Обозначения на рисунке
    *a

    Вид спереди разъема со стороны жгута проводов:

    (к радиоприемнику с дисплеем в сборе)

    1. Отсоедините разъем радиоприемника с дисплеем в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      F124-2 (REV) - масса Зажигание включено (IG), рычаг переключения передач в положении R 7,5-14 В
      F124-2 (REV) - масса Зажигание включено (IG), рычаг переключения передач не в положении R Менее 1 В
      Результат
      Результат Перейти к
      OK А
      NG (для моделей с автоматической трансмиссией) B
      NG (для моделей с механической трансмиссией) C

    А

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (см. стр. Click here)

    C

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ЗАДНЕГО ХОДА В СБОРЕ) Click here

    B

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ)


    1. Отсоедините разъем F124 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем C24 датчика положения паркинга/нейтрали.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F124-2 (REV) - C24-1 (RL) Всегда Менее 1 Ом
      F124-2 (REV) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

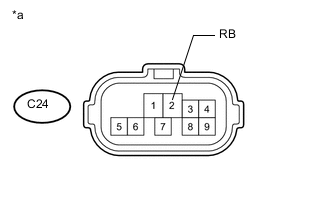

    1. B001ZH9E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику положения паркинга/нейтрали в сборе)

      Отсоедините разъем датчика положения паркинга/нейтрали в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      C24-2 (RB) - масса Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
      Результат
      Результат Перейти к
      OK (для AB60F) А
      OK (для моделей с A750F) B
      OK (для моделей с AE80F) C
      NG D

    А

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ (см. стр. Click here)

    D

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ЗАДНЕГО ХОДА В СБОРЕ)


    1. Отсоедините разъем F124 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем C39 выключателя света заднего хода.

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F124-2 (REV) - C39-1 Всегда Менее 1 Ом
      F124-2 (REV) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

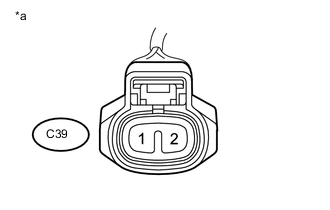

    1. B001ZZPE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к выключателю света заднего хода в сборе)

      Отсоедините разъем выключателя света заднего хода.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      C39-2 - масса Зажигание включено (IG) 11-14 В

    OK

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
