СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U0129

Код DTC Наименование DTC
U0129 Нарушение связи с блоком управления системы тормозов

ОПИСАНИЕ

№ DTC Условие обнаружения DTC Неисправный участок
U0129 Нарушение связи с ЭБУ системы противоскольжения продолжается.

  • Вспомогательная шина или разъем ЭБУ системы противоскольжения

  • Цепь питания ЭБУ системы противоскольжения

  • ЭБУ системы противоскольжения (усилитель тормозной системы с главным цилиндром в сборе)

Tech Tips

Данный порядок выполнения диагностики предназначен для случаев, когда ЭБУ распределения питания выводит код DTC U0129 (на экране GTS отображается: PM2 Gateway).

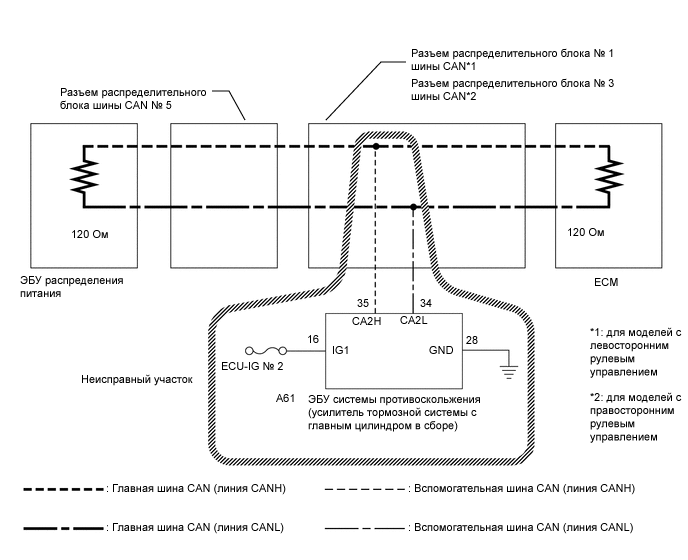

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001M6SE08

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите питание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Снова проверьте диагностические коды неисправности DTC.

      Tech Tips

      Если шлюз PM2 ЭБУ распределения питания выводит код DTC U1002, это указывает на неисправность вспомогательной шины 12. Выполните диагностику для кода DTC U1002 и проверьте исправность вспомогательной шины 12.

      Результат
      Результат Перейти к
      ЭБУ распределения питания не выводит код U1002 (информация на экране GTS: PM2 Gateway) А
      ЭБУ распределения питания выводит код U1002 (информация на экране GTS: PM2 Gateway) B

    B

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ КОД DTC (ТОРМОЗНОЙ СИСТЕМЫ)


    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Chassis / ABS/VSC/TRC / DTC.

      OK
      DTC C1241 не выводится.

    NG

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

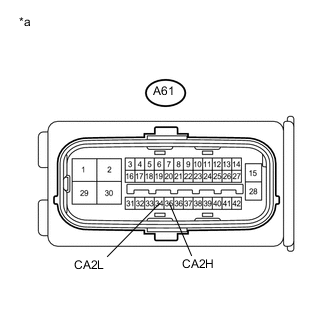

    2. B001LV1E03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения (усилителю тормозной системы в сборе с главным цилиндром))

      Отсоедините разъем А61 ЭБУ системы противоскольжения (усилителя тормозной системы с главным тормозным цилиндром).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A61-35 (CA2H) - A61-34 (CA2L) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ МАССЫ)


    1. B001L7UC03
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения (усилителю тормозной системы в сборе с главным цилиндром))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A61-28 (GND) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ СОЕДИНЕНИЯ С МАССОЙ)

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    1. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. B001L7UC02
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения (усилителю тормозной системы в сборе с главным цилиндром))

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A61-16 (IG1) - масса Питание включено (IG) 11–14 В
      Результат
      Результат Перейти к
      OK (для моделей с левосторонним рулевым управлением) А
      OK (для моделей с правосторонним рулевым управлением) B
      NG C

    А

    УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ С ГЛАВНЫМ ЦИЛИНДРОМ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) (см. стр. Click here)

    B

    УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ С ГЛАВНЫМ ЦИЛИНДРОМ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
