СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Прекращение обмена данными с радиоприемником в сборе

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с радиоприемником в сборе

  • На экране "Communication Bus Check" (проверка шины передачи данных) GTS не отображается"Display and Navigation (AVN1)" (индикация и навигация (AVN1))

  • Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с радиоприемником" в "Таблице комбинаций кодов DTC".

  • Вспомогательная линия или разъем радиоприемника в сборе

  • Цепь питания блока радиоприемника

  • Радиоприемник в сборе*1*2

*1: для моделей с приемником системы навигации

*2: для моделей с радиоприемником с дисплеем

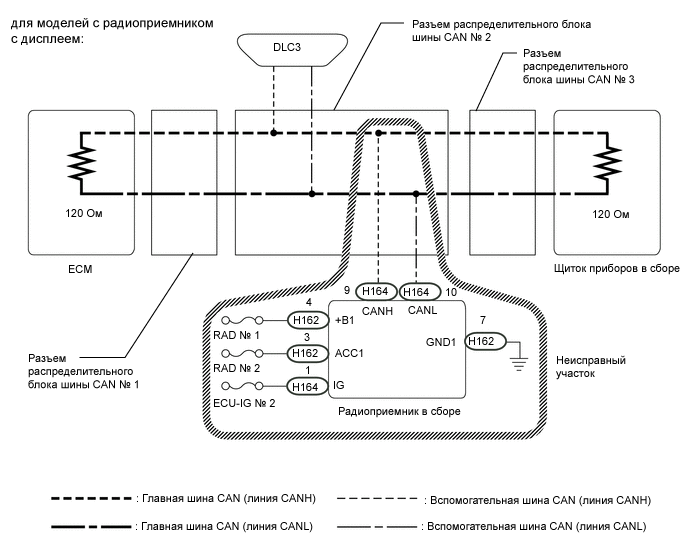

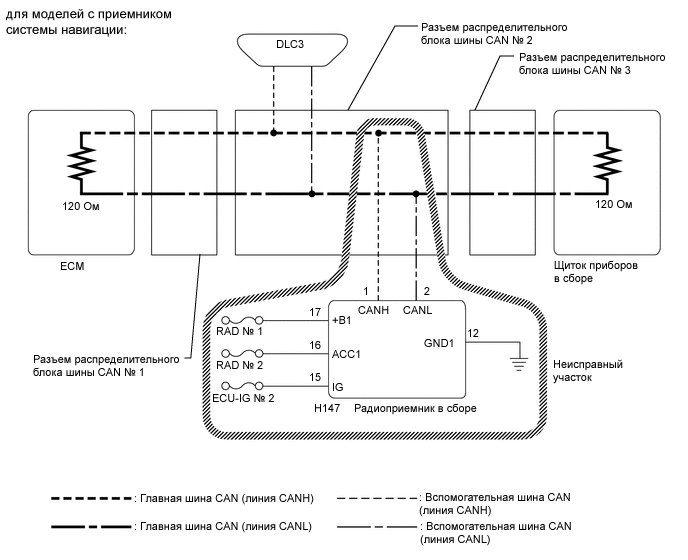

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001MDBE10
B001MW6E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите питание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ТИП АВТОМОБИЛЯ


    1. Проверьте тип автомобиля.

      Результат Следующий шаг
      для моделей с приемником системы навигации А
      для моделей с радиоприемником и дисплеем B

    B

    ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ЛИНИЯ РАДИОПРИЕМНИКА В СБОРЕ) Click here

    А

  2. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ЛИНИЯ РАДИОПРИЕМНИКА В СБОРЕ)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. B001MPZE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Отсоедините разъем H147 радиоприемника.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H147-1 (CANH) - H147-2 (CANL) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ЛИНИЮ CAN ИЛИ РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. B001M9EE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H147-12 (GND1) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H147-15 (IG) - масса Питание включено (IG) 11 - 14 В
      H147-16 (ACC1) - масса Питание включено (ACC) 11 - 14 В
      H147-17 (+B1) - масса Питание выключено 11 - 14 В

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

  4. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ЛИНИЯ РАДИОПРИЕМНИКА В СБОРЕ)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. B001LD7E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Отсоедините разъем H164 радиоприемника.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H164-9 (CANH) - H164-10 (CANL) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ЛИНИЮ CAN ИЛИ РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ)

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. Отсоедините разъем H162 радиоприемника.

    2. B001L5SE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H162-7 (GND1) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом

    3. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H162-3 (ACC1) - масса Питание включено (ACC) 11 - 14 В
      H162-4 (+B1) - масса Питание выключено 11 - 14 В
      H164-1 (IG) - масса Питание включено (IG) 11 - 14 В

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
