КОЖУХ ЛЮКА СНЯТИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. СНИМИТЕ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    A01GWKI

  3. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без запасной шины)

    A01GZ3P

  4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасной шины)


    1. A01GXQQ

      Отцепите 2 фиксатора и снимите левую боковую облицовочную панель полки багажного отделения.

  5. СНИМИТЕ ЛЕВУЮ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. A01GZIME02
      Обозначения на рисунке
      *A для моделей в стандартной комплектации
      *B Для моделей с сиденьями с подставкой для ног
      *1 Крепежная лента

      Отсоедините фиксатор, крепежную ленту и снимите крышку левого технологического отверстия аккумуляторной батареи.

  6. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  7. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ (для моделей со стандартным кузовом)

    (см. стр. Click here)

  8. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ (для длинного кузова)

    (см. стр. Click here).

  9. СНИМИТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

    (см. стр. Click here).

  10. СНИМИТЕ ПРАВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  11. СНИМИТЕ ЛЕВЫЙ ВОЗДУХОВОД № 1 СО СТОРОНЫ КРЫШИ (для моделей с задним кондиционером)


    1. A01H1ANE01

      Снимите 3 фиксатора и левый воздуховод со стороны крыши № 1.

  12. СНИМИТЕ ПРАВЫЙ ВОЗДУХОВОД № 1 СО СТОРОНЫ КРЫШИ (для моделей с задним кондиционером)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  13. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА

    A01GXGQE01

    1. Освободите 5 захватов и снимите левую боковую облицовку люка.

  14. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  15. СНИМИТЕ СТЕКЛО ЛЮКА В СБОРЕ

    A01GWQEE01

    1. С помощью торцевого ключа "torx" T25 выверните 4 винта и снимите стекло люка.

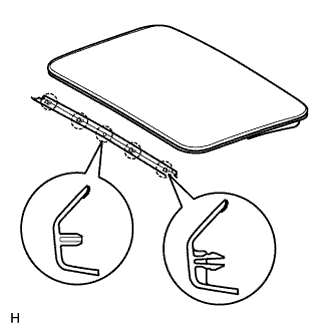

  16. СНИМИТЕ ПЕРЕДНЮЮ ОБЛИЦОВКУ ЛЮКА

    A01GZL2E01

    1. Освободите 5 захватов и снимите переднюю облицовку люка.

  17. СНИМИТЕ ПЛАСТИНУ ПАНЕЛИ ЛЮКА


    1. A01GX0A

      Выверните 4 болта, освободите 2 направляющие и снимите 2 пластины панели люка.

  18. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА


    1. A01GXJ6

      Освободите зажим и отсоедините жгут проводов подушки безопасности занавесочного типа.

    2. Выверните 2 болта и снимите левый задний кронштейн крепления кожуха люка.

  19. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  20. СНИМИТЕ КОЖУХ ЛЮКА В СБОРЕ


    1. A01H1VA

      Для моделей с развлекательно-информационной системой для задних пассажиров:

      Освободите 2 зажима и отсоедините жгут проводов.

    2. Ослабьте 12 болта.

      Note

      Не выворачивайте болты.

      A01GZ43

    3. Отсоедините 4 сливных шланга от люка.

      A01GXOI

    4. Выверните 12 болтов, отверните 8 гаек и снимите кожух люка.
