ТУРБОНАГНЕТАТЕЛЬ (для моделей без охладителя РОГ) СНЯТИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Note

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Note

После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).
СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с полным приводом и моделей Pre-Runner)
СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 2 (для моделей с полным приводом и моделей Pre-Runner)
СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ (для моделей с промежуточным охладителем воздуха)
Note

Не снимайте пробку расширительного бачка радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
1. Слейте охлаждающую жидкость, сняв пробку расширительного бачка, а затем с помощью ключа снимите вентиляционную пробку.
2. Ослабьте пробку сливного крана блока цилиндров и пробку сливного крана радиатора.

  Tech Tips

  Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.
СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ
1. Выкрутите 2 болта и снимите 2 пружины сжатия.
2. Отсоедините переднюю трубу от выпускной трубы и снимите прокладку.
3. Снимите переднюю трубу с опоры.
СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ ФАРТУКА ПЕРЕДНЕГО КРЫЛА
1. Снимите 5 фиксаторов и уплотнение фартука крыла.
СНИМИТЕ УПЛОТНЕНИЕ ПЕРЕДНЕГО КРЫЛА
1. Снимите 5 фиксаторов и уплотнение крыла.
СНИМИТЕ ТЕПЛОИЗОЛЯЦИЮ ШЛАНГА ВЕНТИЛЯЦИИ КАРТЕРА (для моделей без промежуточного охладителя воздуха).
1. Выверните 2 болта и снимите теплозащитный экран.
СНИМИТЕ ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ В СБОРЕ

(см. стр. Click here)

СНИМИТЕ ВОЗДУШНЫЙ ФИЛЬТР В СБОРЕ

Для моделей с датчиком массового расхода воздуха:

Отсоедините разъем датчика массового расхода воздуха и открепите зажим жгута проводов.

Обозначения на рисунке
*A	Для моделей с промежуточным охладителем	*B	Для моделей без промежуточного охладителя

Ослабьте хомут шланга, а затем снимите шланг воздушного фильтра с турбонагнетателя.
Для моделей без промежуточного охладителя воздуха:

Отсоедините шланг вентиляции картера, выверните 2 болта и снимите и воздушный фильтр.

для моделей без датчика массового расхода воздуха:
1. Снимите зажим и отсоедините разъем датчика температуры воздуха на впуске.
2. Ослабьте хомут турбонагнетателя.
3. Сместите хомут и отсоедините шланг вентиляции картера.
4. Выверните 2 болта и снимите воздушный фильтр.

СНИМИТЕ ВЕНТИЛЯЦИОННЫЙ ПАТРУБОК (для моделей с промежуточным охладителем воздуха).
1. Выверните болт и снимите вентиляционный патрубок.
СНИМИТЕ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2 В СБОРЕ (для моделей без промежуточного охладителя воздуха)
1. Отсоедините разъем датчика абсолютного давления в коллекторе.
2. Отсоедините вакуумный шланг от газового фильтра.
3. Ослабьте 2 зажима.
4. Выверните болт и отсоедините патрубок подачи воздуха с 2 воздушными шлангами.
СНИМИТЕ ВХОДНОЙ ПАТРУБОК КОМПРЕССОРА (для моделей с промежуточным охладителем воздуха).
1. Отсоедините 2 разъема и открепите зажим жгута проводов.
2. Отвернув 2 гайки, снимите впускной коленчатый патрубок компрессора и прокладку.
СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ТУРБИНЫ № 1 (для моделей с промежуточным охладителем воздуха).
1. Выверните 2 болта и снимите теплозащитный экран турбины № 1.
СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1 (для моделей с промежуточным охладителем воздуха)
1. Выверните болт и снимите теплозащитный экран выпускного коллектора № 1.
СНИМИТЕ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТУРБИНЫ № 1 (для моделей с промежуточным охладителем воздуха).
1. Отсоедините 2 шланга охлаждающей жидкости турбины № 1.

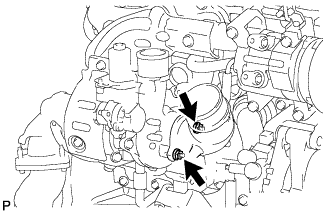

СНИМИТЕ ВЫХОДНОЙ ПАТРУБОК ТУРБИНЫ
1. Для моделей без промежуточного охладителя воздуха:

  Выверните 2 болта, отверните 4 гайки и снимите выходной коленчатый патрубок (вместе с опорой турбонагнетателя) и прокладку с турбонагнетателя.
2. Для моделей с промежуточным охладителем воздуха:

  Отверните 3 гайки и снимите выпускной коленчатый патрубок турбины и прокладку.
СНИМИТЕ КРОНШТЕЙН ТУРБОНАГНЕТАТЕЛЯ (для моделей с промежуточным охладителем воздуха).
1. Выверните 2 болта, отверните гайку и снимите опору турбонагнетателя.

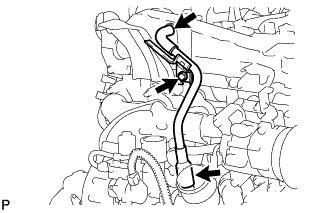

СНИМИТЕ ВПУСКНУЮ МАСЛЯНУЮ ТРУБКУ ТУРБИНЫ (для моделей с промежуточным охладителем воздуха).
1. Выверните 2 болта, отверните 2 гайки, выверните пустотелый соединительный болт-штуцер и снимите трубку подвода масла к турбине и 3 прокладки.

  Note

  Не отворачивайте гайку с маркировкой A.
СНИМИТЕ ТУРБОНАГНЕТАТЕЛЬ
1. Для моделей без промежуточного охладителя воздуха:

  Отверните 2 болта и снимите опору коллектора.
2. Выверните 2 болта и снимите штуцер и 2 прокладки.
3. Отверните 3 гайки и снимите турбонагнетатель (вместе с трубкой подвода масла к турбине) и прокладку.
4. Отверните 2 гайки и снимите с турбонагнетателя трубку подвода масла к турбине и прокладку.
5. Для моделей с промежуточным охладителем воздуха:

  Отверните 3 гайки и снимите турбонагнетатель и прокладку.
СНИМИТЕ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТУРБИНЫ № 1 В СБОРЕ (для моделей с промежуточным охладителем воздуха)
1. Отверните 2 гайки, выверните болт и снимите патрубок охлаждающей жидкости турбины № 1 и прокладку.
2. Отсоедините шланг охлаждающей жидкости турбины № 1 от патрубка охлаждающей жидкости турбины № 1.
