Будем пытаться ставить круговой обзор на GS IV

Купил блок, на досуге будем эксперементировать. Не думаю что будет сильно сложно, посмотрим...

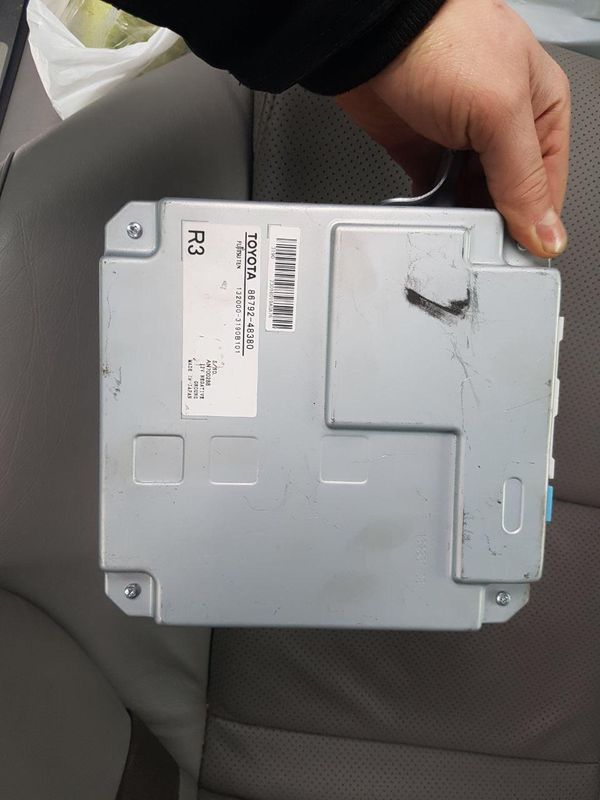

За какойто небольшой шекель урвал блок кругового обзора от NX\RX. На входе кан, питание, 4 камеры. На выходе GVIF в экран магнитолы. Чтож, посмотрим что мы сможем с этим сделать. Для начала попробую подцепить питание, кан, гвиф, чтоб посмотреть, как блок отдаст изображение в штатный экран. Схема простая :

minipic

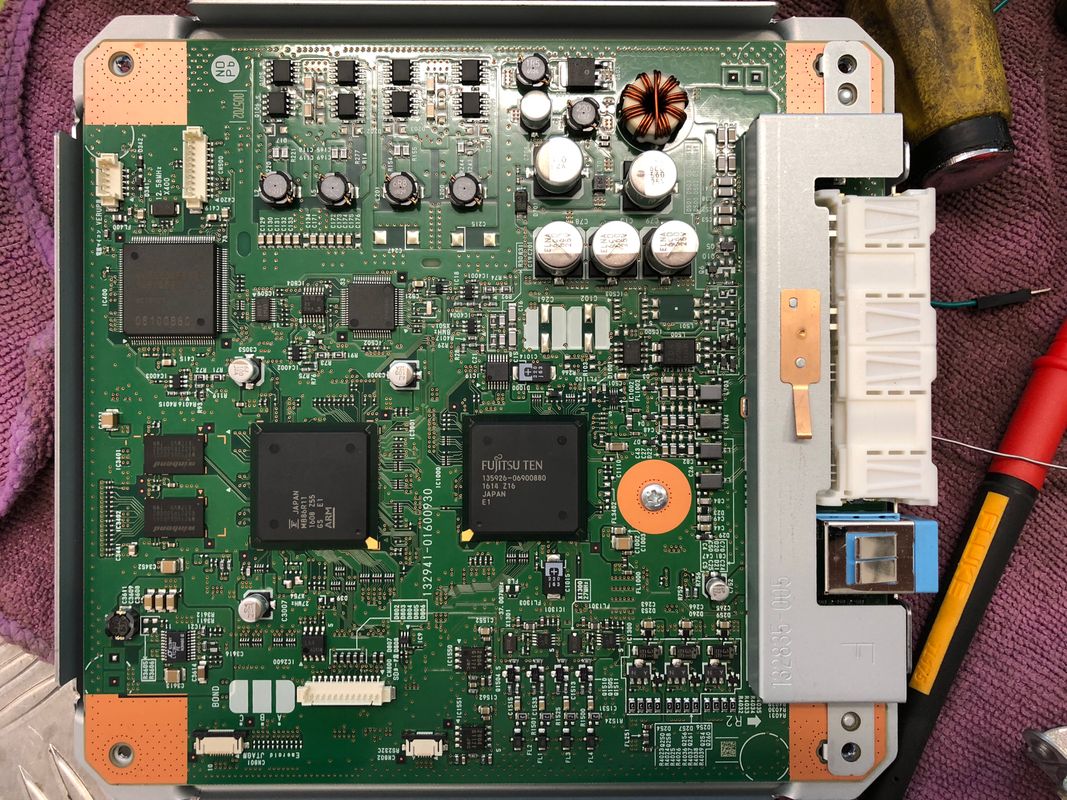

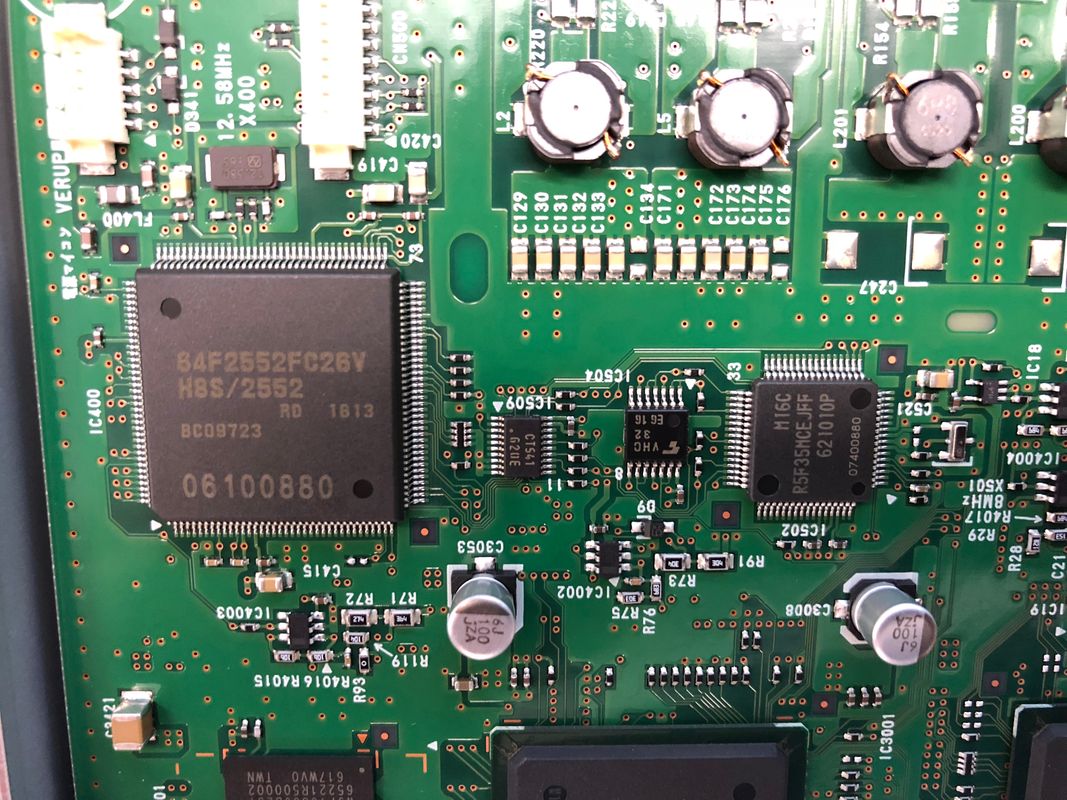

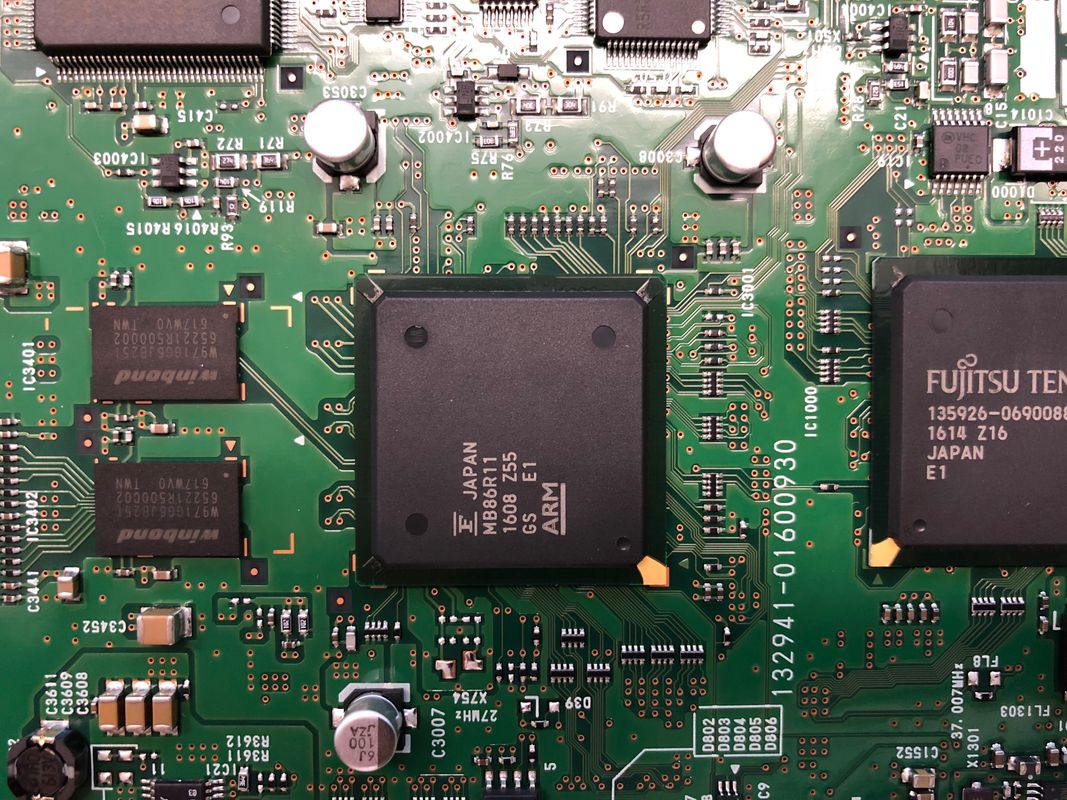

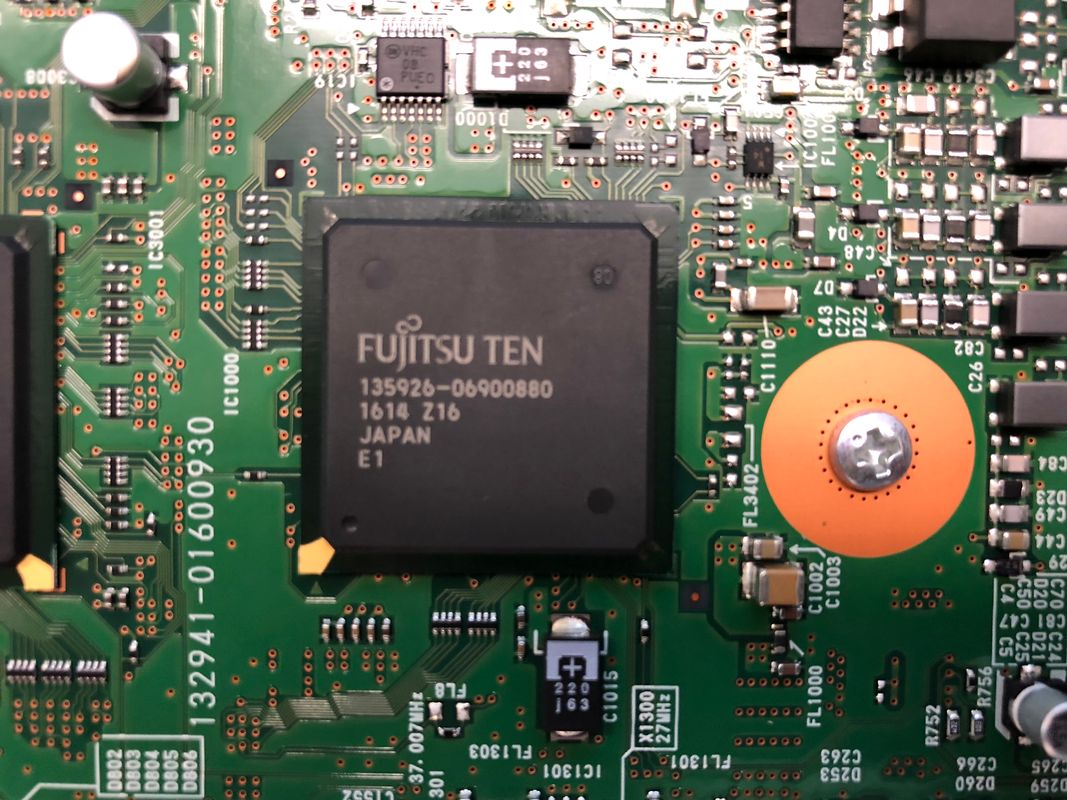

В самом экране есть второй GVIF, я думаю как раз для кругового обзора. Хоть на GS его и не было, покачто, но второй гвиф там был Ах да, еще нужно подвести IEBus от мафона, для обмена настройками и всяким таким. В общем, схема очень несложная, посмотри что нам даст первичное подключение. Если все ок, то достану камеры от NX\RX для заднего вида, переднюю, в зеркала. Разобрать блок, конечно, очень хотелось. Зафоткал, вот все вот это.

minipic minipic minipic minipic minipic
