WIPER AND WASHER SYSTEM(w/ Rain Sensor) PARTS LOCATION

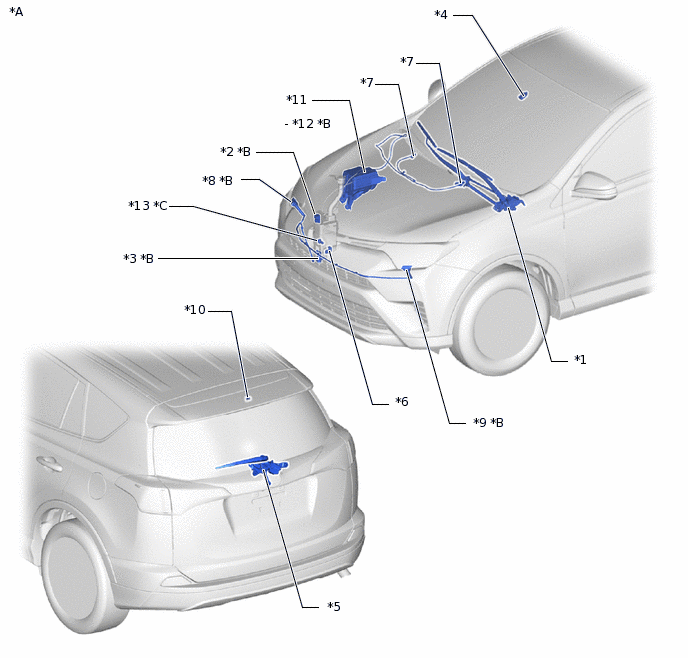

ILLUSTRATION
*A |
for LHD |
*B |
w/ Headlight Cleaner System |
*C |
w/ Wahser Fluid Warning System |
- |
- |
*1 |
WINDSHIELD WIPER MOTOR ASSEMBLY |
*2 |
HEADLIGHT CLEANER CONTROL RELAY |
*3 |
HEADLIGHT CLEANER CONTROL MOTOR AND PUMP ASSEMBLY |
*4 |
RAIN SENSOR |
*5 |
REAR WIPER MOTOR ASSEMBLY |
*6 |
WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY |
*7 |
WASHER NOZZLE SUB-ASSEMBLY |
*8 |
HEADLIGHT CLEANER ACTUATOR SUB-ASSEMBLY RH |
*9 |
HEADLIGHT CLEANER ACTUATOR SUB-ASSEMBLY LH |
*10 |
REAR WASHER NOZZLE SUB-ASSEMBLY |
*11 |
NO. 2 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY |
*12 |
H-LP CLN FUSE |
*13 |
LEVEL WARNING SWITCH ASSEMBLY |
- |
- |
ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
WINDSHIELD WIPER MOTOR ASSEMBLY |
*2 |
RAIN SENSOR |
*3 |
REAR WIPER MOTOR ASSEMBLY |
*4 |
WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY |
*5 |
WASHER NOZZLE SUB-ASSEMBLY |
*6 |
REAR WASHER NOZZLE SUB-ASSEMBLY |

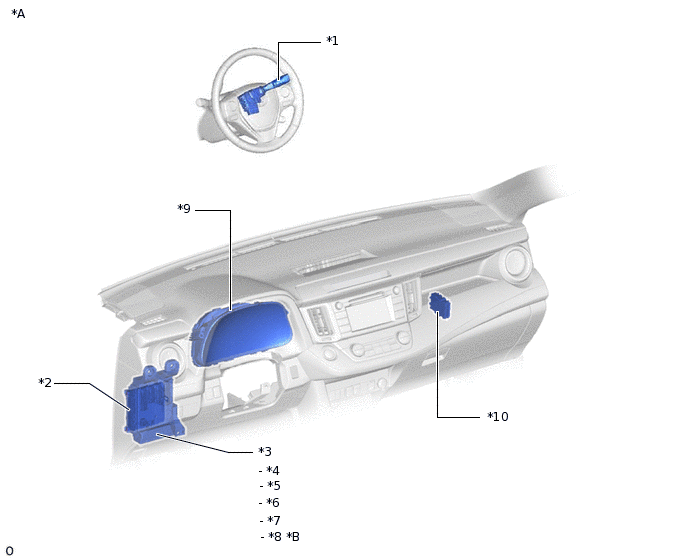

ILLUSTRATION
*A |
for LHD |
*B |
w/ Headlight Cleaner System |
*1 |
WINDSHIELD WIPER SWITCH ASSEMBLY |
*2 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*3 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*4 |
WIP FR FUSE |
*5 |
WIP RR FUSE |
*6 |
WSH FUSE |
*7 |
ECU-IG NO.2 FUSE |
*8 |
ECU-IG NO.3 FUSE |
*9 |
COMBINATION METER ASSEMBLY |
*10 |
WINDSHIELD WIPER RELAY ASSEMBLY |

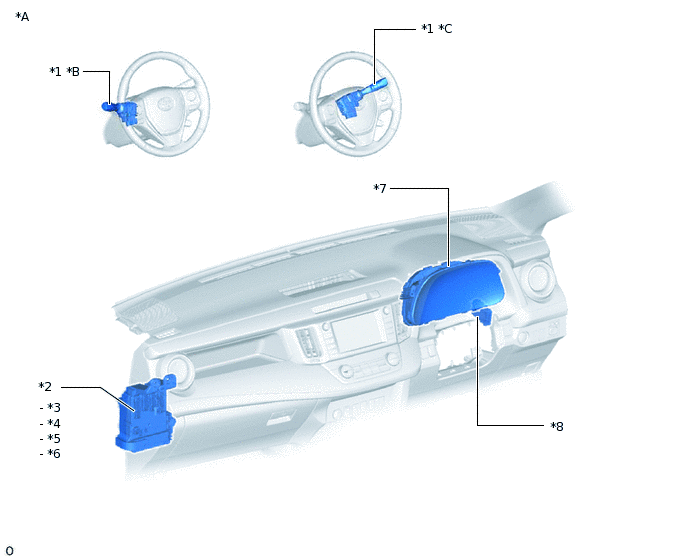

ILLUSTRATION
*A |
for RHD |
*B |
for LH Side Type |
*C |
for RH Side Type |
- |
- |
*1 |
WINDSHIELD WIPER SWITCH ASSEMBLY |
*2 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*3 |
WIP FR FUSE |
*4 |
WIP RR FUSE |
*5 |
WSH FUSE |
*6 |
ECU-IG NO.2 FUSE |
*7 |
COMBINATION METER ASSEMBLY |
*8 |
WINDSHIELD WIPER RELAY ASSEMBLY |

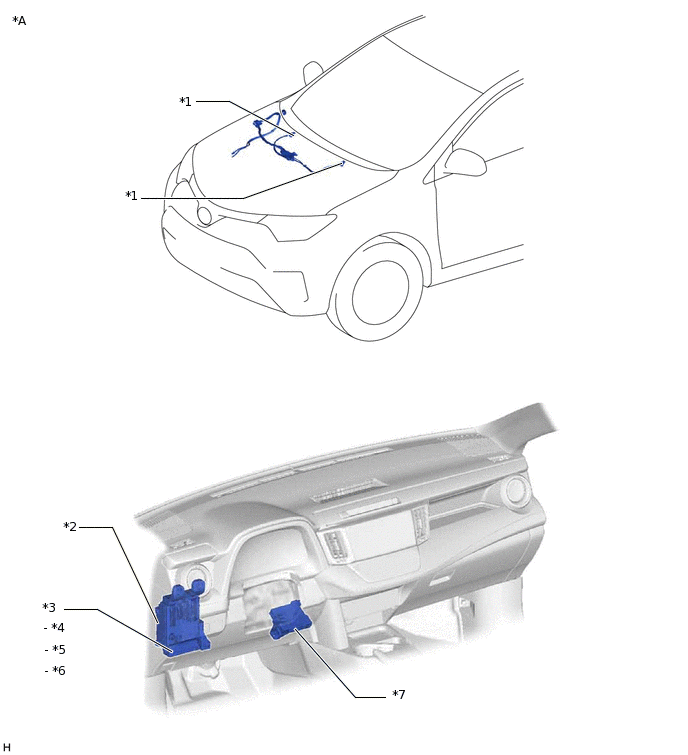

ILLUSTRATION
*A |
w/ Washer Nozzle Heater |
- |
- |
*1 |
WASHER NOZZLE SUB-ASSEMBLY |
*2 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*3 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*4 |
WASH NZL HTR RELAY |
*5 |
IG1 NO.2 RELAY |
*6 |
ECU-IG NO.3 FUSE |
*7 |
AIR CONDITIONING AMPLIFIRE ASSEMBLY |
- |
- |
