ЗАМЕЧАНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ, ОТНОСЯЩИЕСЯ К РАБОТЕ - МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН


  1. ОПИСАНИЕ ДАТЧИКА СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН


    1. Датчик системы контроля слепых зон излучает электромагнитные волны, чтобы обнаруживать другие автомобили в слепых зонах автомобиля, оснащенного таким датчиком, в результате чего загораются или мигают индикаторы, помогающие водителю совершать безопасные маневры при смене полос движения.

    2. B0055QAC02
      *1 ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
      *a Расширение зоны излучения электромагнитных волн (пример)
      *b В вертикальном направлении - 60°
      *c В горизонтальном направлении - 160°

      В зависимости от типа датчика, зона излучения электромагнитных волн может расширяться в горизонтальном или вертикальном направлении.

  2. ПРОЦЕДУРЫ ПРОВЕРКИ КРОНШТЕЙНА И ОБЛАСТИ УСТАНОВКИ ДАТЧИКА СИСТЕМЫ СЛЕПЫХ ЗОН

    B0055W0E01

    1. Если была заменена наружная задняя боковая панель или кронштейн датчика системы контроля слепых зон, или тем более если наружная задняя боковая панель ремонтировалась, угол установки датчика должен быть отрегулирован, поскольку датчик мог сместиться.

    2. Обязательно выполняйте функциональную проверку после любого ремонта кузова. (Это выполняется в процессе полной провеки с установленным бампером.)

      Порядок действий при функциональной проверке приведен в руководстве по электронным компонентам (руководстве по ремонту).

  3. ПОРЯДОК ДЕЙСТВИЙ ПРИ ИЗМЕРЕНИИ УГЛА УСТАНОВКИ ДАТЧИКА СИСТЕМЫ СЛЕПЫХ ЗОН


    1. Угол установки измеряется в плоскостях A, B, и C при помощи цифрового угломера, трехмерного измерительного прибора или аналогичного приспособления.

    2. В плоскостях B и C измерения углов выполняйте при помощи цифрового угломера или измерьте положение кронштейна датчика.

    3. Поскольку угломер не может быть использован в плоскости A, измерьте положение кронштейна датчика (размер y).

      B00560VC02
      *a Вид сверху *b Вид сзади
      *c Вид сбоку *d Базовая плоскость датчика при измерении цифровым угломером
      *e B/C: Выполняйте измерение положения горизонтальной или вертикальной оси - -

  4. ЗОНЫ ИЗЛУЧЕНИЯ ДАТЧИКА СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН ОТНОСИТЕЛЬНО БАМПЕРА


    1. Выполните измерения размеров вдоль передней поверхности бампера.

      B0055YVC02
      *A Для моделей без заднего сиденья № 2 - -
      *a Вид сбоку *b Вид сзади
      *c 102 мм (4,02 дюйма) *d 14 мм (0,55 дюйма)
      *e 125 мм (4,92 дюйма) *f 79 мм (3,11 дюйма)
      *g 2 мм (0,08 дюйма) *h 126 мм (4,96 дюйма)
      *i 224 мм (8,82 дюйма) *j 253 мм (9,96 дюйма)
      B0055R9 Зона излучения электромагнитных волн - -

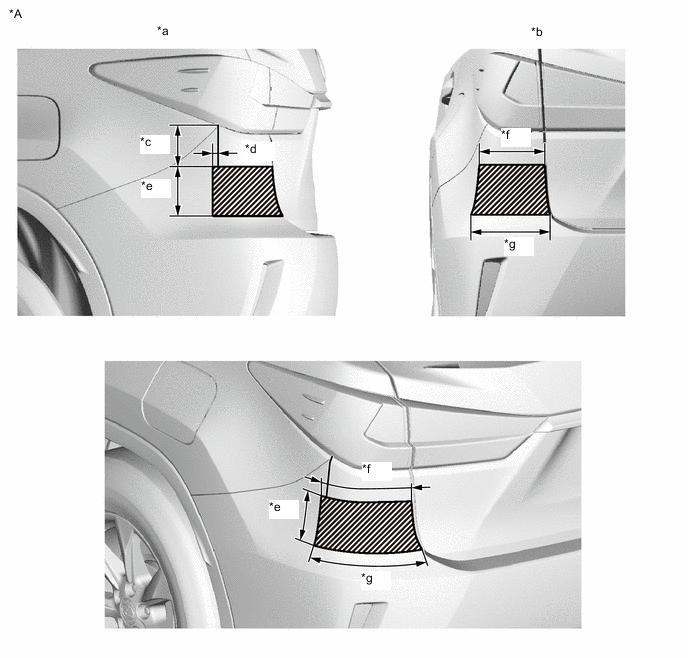

      B0055YGC02
      *A Для моделей с задним сиденьем № 2 - -
      *a Вид сбоку *b Вид сзади
      *c 99 мм (3,90 дюйма) *d 19 мм (0,75 дюйма)
      *e 138 мм (5,43 дюйма) *f 239 мм (9,41 дюйма)
      *g 293 мм (11,54 дюйма) - -
      B0055R9 Зона излучения электромагнитных волн - -

  5. ЗАПРЕТЫ ОТНОСИТЕЛЬНО ЗОНЫ ИЗЛУЧЕНИЯ


    1. Следующие работы запрещено выполнять в зоне излучения, поскольку они могут исказить характер излучения:


      1. Нанесение шпаклевки при ремонте поврежденных участков

        Tech Tips

        Для небольших повреждений допускается ремонт покраской, когда повреждения могут быть устранены нанесением грунтовки и краски.

        B0055REC02
        *a Избегайте зон излучения электромагнитных волн *b Для устранения повреждения наносите только грунтовку
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        B0055TU ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B0055R9 ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B0055WW Шпаклевка B0055YY Шпатель для нанесения грунтовки
        B0055W6C02
        *a В зоне излучения присутствует шпаклевка *b В зоне излучения для устанения повреждения нанесена шпаклевка
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        B0055TU ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B0055R9 ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B0055WW Шпаклевка - -

      2. В зоне излучения имеются границы окончательной покраски или ее неравномерность

        Tech Tips

        Если вся зона излучения электромагнитных волн полностью окрашена, это не вызывает проблем.

        B0055RJC02
        *a Избегайте зон излучения электромагнитных волн *b Зона излучения электромагнитных волн закрыта
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        *e Удаление - -
        B0055TU ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B0055R9 ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B0055YY Окончательная покраска B0055RN Неравномерность
        B0055WHC02
        *a В зоне излучения присутствует граница окончательной покраски *b В зоне излучения присутствует неравномерность
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        B0055TU ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B0055R9 ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B0055YY Окончательная покраска B0055RN Неравномерность

      3. Ремонт трещин и отверстий при помощи полимера

        Tech Tips

        Если в зоне излучения электромагнитных волн имеются трещины или отверстия, всегда заменяйте облицовку заднего бампера.

        B0055VJC02
        *a Зона излучения электромагнитных волн - -
        B0055YY Трещины или отверстия - -
        B0055ZVC02
        *a Зона излучения электромагнитных волн - -
        B0055YY Трещины или отверстия - -

      4. Модификация бампера (работа, влияющая на форму или цвет окраски бампера)
