ЗАДНИЙ ТОРМОЗ УЗЛЫ И ДЕТАЛИ

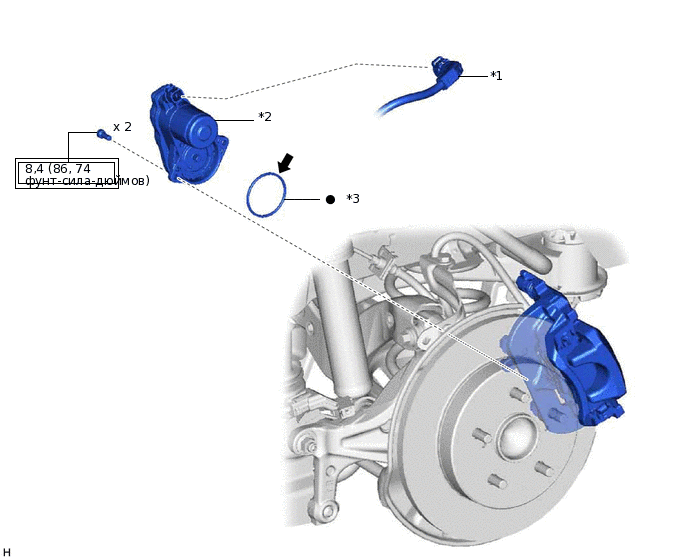

ИЛЛЮСТРАЦИЯ
*1 |
ЖГУТ ПРОВОДОВ СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ |
*2 |
БЛОК УПРАВЛЕНИЯ СТОЯНОЧНОГО ТОРМОЗА |
*3 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
- |
- |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
● |
Деталь однократного применения |
 |
Гликолевая консистентная смазка на основе литиевого мыла |
- |
- |

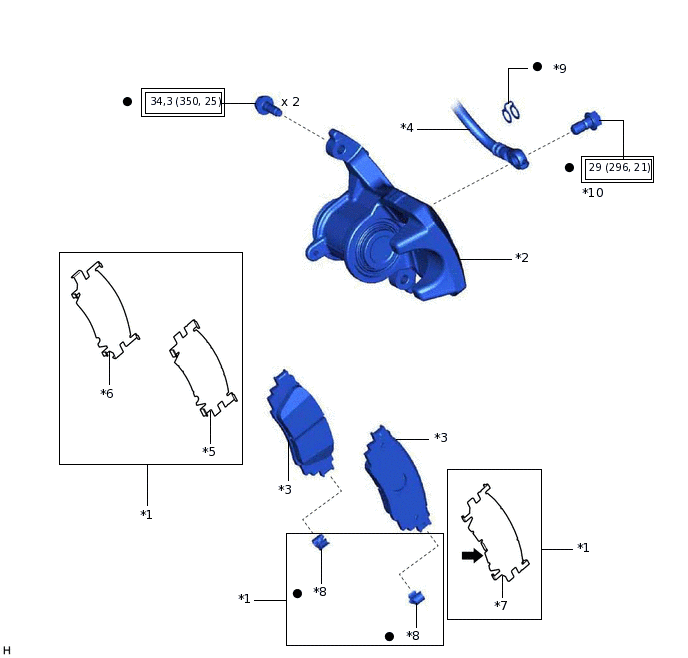

ИЛЛЮСТРАЦИЯ
*1 |
КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*2 |
КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
*3 |
КОЛОДКА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*4 |
ЗАДНИЙ ГИБКИЙ ШЛАНГ |
*5 |
ПРОТИВОСКРИПНАЯ ПЛАСТИНА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА № 1 |
*6 |
ПРОТИВОСКРИПНАЯ ПЛАСТИНА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА № 2 |
*7 |
ПРОТИВОСКРИПНАЯ ПЛАСТИНА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*8 |
ПЛАСТИНА-ИНДИКАТОР ИЗНОСА КОЛОДОК ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*9 |
ПРОКЛАДКА |
*10 |
ПУСТОТЕЛЫЙ СОЕДИНИТЕЛЬНЫЙ БОЛТ-ШТУЦЕР |
|
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
● |
Деталь однократного применения |
|
Консистентная смазка для тормозных дисков |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
ЗАДНИЙ ТОРМОЗНОЙ ДИСК |
*2 |
ЗАЩИТНЫЙ ЧЕХОЛ ВТУЛКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*3 |
ТОРМОЗНАЯ СКОБА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*4 |
ОПОРНАЯ ПЛАСТИНА КОЛОДОК ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*5 |
НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА № 1 |
*6 |
НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА № 2 |
*7 |
НАПРАВЛЯЮЩАЯ ВТУЛКА ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
- |
- |
|
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
● |
Деталь однократного применения |
|
Гликолевая консистентная смазка на основе литиевого мыла |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
ЗАЩИТНЫЙ КОЛПАЧОК |
*2 |
УПЛОТНЕНИЕ ПОРШНЯ |
*3 |
ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*4 |
КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*5 |
ПОРШЕНЬ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
*6 |
ЦИЛИНДР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
|
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
● |
Деталь однократного применения |
|
Гликолевая консистентная смазка на основе литиевого мыла |
- |
- |
