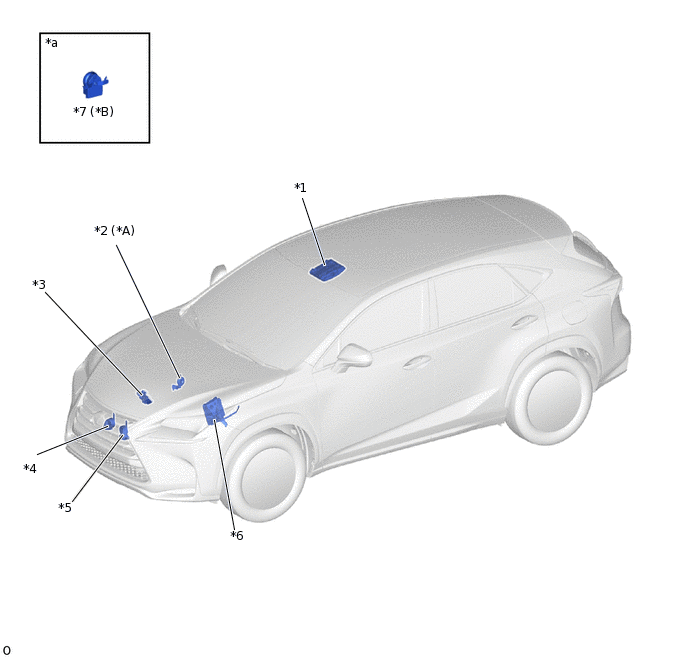

ПРОТИВОУГОННАЯ СИСТЕМА ОБЩЕЕ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
*A |
Для моделей с аварийной сиреной в сборе |
*B |
для моделей с сиреной противоугонной системы в сборе |
*1 |
Лампа индивидуального освещения |
*2 |
Аварийная сирена в сборе |
*3 |
Замок капота в сборе |
*4 |
Высокочастотный звуковой сигнал в сборе |
*5 |
Низкочастотный звуковой сигнал в сборе |
*6 |
ECM |
*7 |
Сирена противоугонной системы в сборе |
- |
- |
*a |
Установочное положение деталей указано в бюллетене технического обслуживания. |
- |
- |

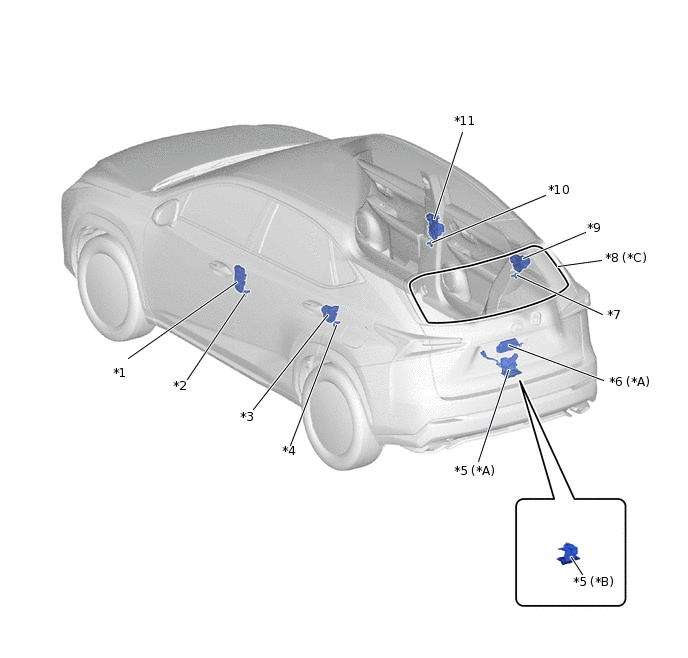

*A |
для моделей с системой автоматизированного привода двери багажного отделения |
*B |
для моделей без системы автоматизированного привода двери багажного отделения |
*C |
для моделей с датчиком разбивания стекла |
- |
- |
*1 |
Замок левой передней двери в сборе |
*2 |
Выключатель освещения проема левой передней двери в сборе |
*3 |
Замок левой задней двери в сборе |
*4 |
Выключатель освещения проема левой задней двери в сборе |
*5 |
Замок двери багажного отделения в сборе |
*6 |
ЭБУ автоматизированной двери багажного отделения с электроприводом (ЭБУ двери сети мультиплексной связи) |
*7 |
Выключатель освещения проема правой задней двери в сборе |
*8 |
Стекло двери багажного отделения (датчик разбивания стекла) |
*9 |
Замок правой задней двери в сборе |
*10 |
Выключатель освещения проема правой передней двери в сборе |
*11 |
Замок правой передней двери в сборе |
- |
- |

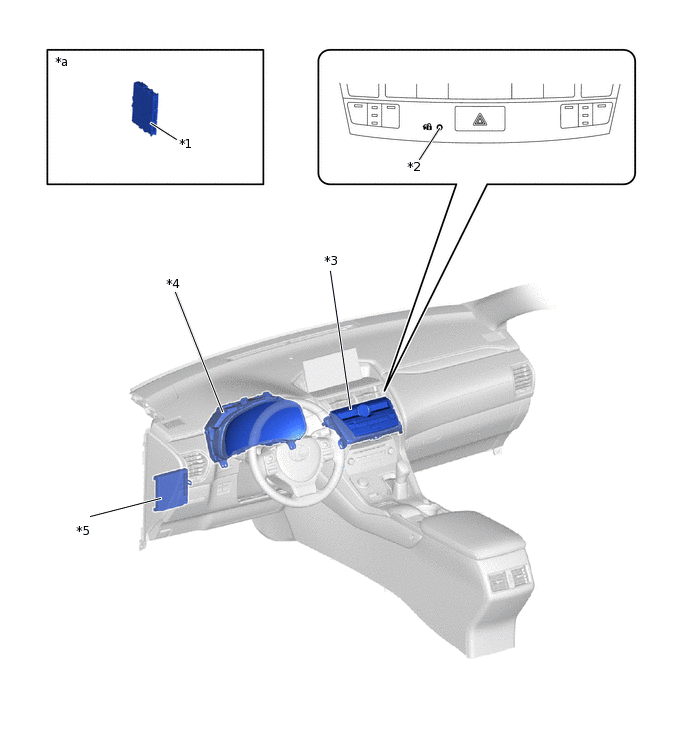

*1 |
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) |
*2 |
Контрольная лампа безопасности |
*3 |
Блок управления системой кондиционирования в сборе |
*4 |
Щиток приборов в сборе |
*5 |
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
- |
- |
*a |
Установочное положение деталей указано в бюллетене технического обслуживания. |
- |
- |
